• Характеристики

  Диапазон защитного поля	4 m
  Диапазон сигнального поля	40 m
  Количество одновременно контролируемых защитных полей	≤ 4
  Количество полей	8
  Количество случаев контроля	8
  Угол сканирования	275°
  Разрешение (конфигурируемое)	30 mm, 40 mm, 50 mm, 70 mm, 150 mm, 200 mm
  Оценка	≥ 95 ms
  Дополнение защитного поля	65 mm

• Параметры техники безопасности

  Тип	Тип 3 (IEC 61496-1)
  Класс надежности	SIL2 (IEC 61508) SILCL2 (EN 62061)
  Категория	Категория 3 (EN ISO 13849)
  Уровень производительности	PL d (EN ISO 13849)
  PFHd (средняя вероятность опасного отказа в час)	8,0 x 10-8 (EN ISO 13849)
  TM (заданная продолжительность работы)	20 лет (EN ISO 13849)
  Безопасное состояние в случае возникновения ошибки	Выходы с поддержкой безопасности через сеть логически равны 0.

• Функции

  Блокировка повторного запуска	✔
  Многократная оценка	✔
  Переключение вида контроля	✔
  Синхронный контроль	✔
  Статическое переключение защитного поля	✔
  Надежное распознавание контуров	✔
  Контур как база	✔
  Встроенное конфигурационное запоминающее устройство	✔

• Интерфейсы

  Тип подключения Напряжение питания 1 штекер M12, 5-контактный, L-кодированный Полевая шина, промышленная шина 2 розетки RJ45 для байонетного штекера (медь)
  Выходы Пары OSSD 0 Выходы с поддержкой безопасности через сеть 4
  Тип конфигурации	ПК с Safety Designer (конфигурационное и диагностическое программное обеспечение)
  Конфигурационный и диагностический интерфейс USB 2.0, Mini-USB, Ethernet
  Полевая шина, промышленная шина PROFINET Протокол PROFIsafe Поддерживаемые версии протоколов Спецификация PROFINET V2.3 Профиль PROFIsafe согласно спецификации V2.6.1 GSDML Согласно спецификации GSDML V2.33 Время цикла 1 мс, 2 мс, 4 мс, 8 мс, 16 мс … Соответствие Conformance Class C Сетевой менеджмент SNMP MIB-2 LLDP согласно IEEE 802.1AB Поддержка MRP-клиента Полезная нагрузка Полезная нагрузка класса III согласно уровню безопасности Security Level 1 Test Параметры переключателя Работающий в режиме реального времени 2-портовый переключатель согласно IEEE 802 Параметры портов 100Base-TX Автоматическое согласование Автоматический переход (MDIX) Автоматическая полярность Диагностика Записи I&M 0 … 5 Сигналы тревоги PROFINET Дальнейшие услуги PROFIenergy F_iPar_CRC Ацикличные услуги считывания / записи для коммуникации через интерфейс TCI Дальнейшие интерфейсы Коммуникация TCP/IP через порт 9000
  Элементы индикации	Графический цветной дисплей, LEDs

• Электрические данные

  Класс защиты	III (EN 61140)
  Напряжение питания UV	24 V DC (16,8 V DC ... 30 V DC)
  Потребляемая мощность	7 W (без выходной нагрузки)

• Механические данные

  Размеры (Ш x В x Г)	112 mm x 163,1 mm x 111 mm (без системного разъема)
  Вес	1,65 kg
  Материал корпуса	Алюминий
  Цвет корпуса	RAL 1021 (ярко-желтый), RAL 9005 (черный)
  Материал защитного экрана	Polycarbonat
  Поверхность защитного экрана	Покрытие внешней стороны устойчиво к царапинам.

• Данные окружающей среды

  Тип защиты	IP65 (IEC 60529)
  Нечувствительность ко внешним источникам света	3.000 lx (IEC 61496-3)
  Диапазон рабочих температур	–10 °C ... +50 °C
  Температура хранения	–25 °C ... +70 °C
  Виброустойчивость	0,35 mm, 10 Hz ... 60 Hz (IEC 60068-2-6, IEC 61496-1, CLC/TS 61496-3)5 g, 60 Hz ... 150 Hz (IEC 60068-2-6, IEC 61496-1, CLC/TS 61496-3)
  Ударопрочность	10 g, 16 ms (IEC 60068-2-27, IEC 61496-3)
  ЭМС	IEC 61496-1 IEC 61000-6-2 IEC 61000-6-4

• Прочие данные

  Вид излучения	Пульсирующий лазерный диод
  Длина волны	845 nm
  Фиксируемое диффузное отражение	1,8 % ... более 1000 %
  Класс лазера	1M (21 CFR 1040.10 и 1040.11, IEC 60825-1)

• Классификации

  ECl@ss 5.0	27272705
  ECl@ss 5.1.4	27272705
  ECl@ss 6.0	27272705
  ECl@ss 6.2	27272705
  ECl@ss 7.0	27272705
  ECl@ss 8.0	27272705
  ECl@ss 8.1	27272705
  ECl@ss 9.0	27272705
  ETIM 5.0	EC002550
  ETIM 6.0	EC002550
  UNSPSC 16.0901	39121528

Показать всё Скрыть всё

Технические чертежи

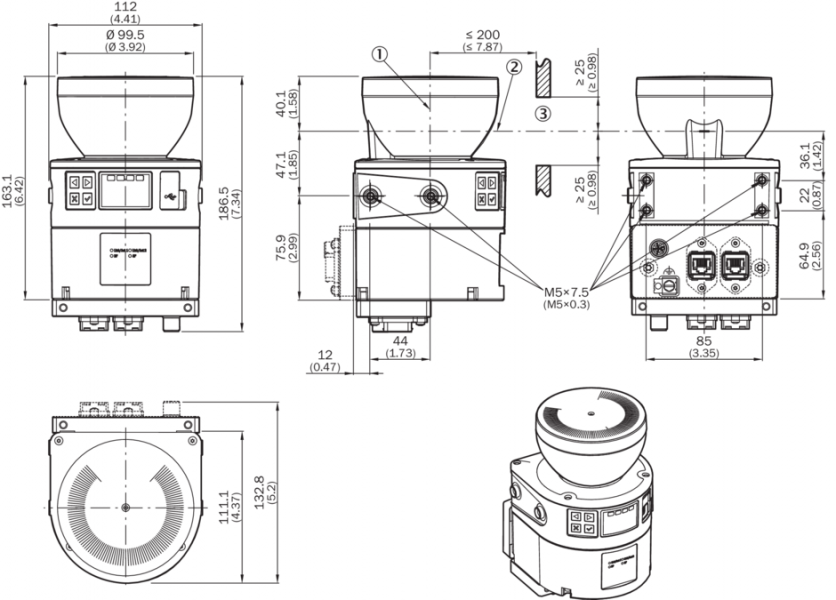

Габаритный чертеж Вид: Галерея Список Показать всё Скрыть всё
