LUT9U-P130L

Код: 1045606
Связатся с нами: 067 285 7770

В корзину

Показать всё Скрыть всё

  • Характеристики
    Размеры (Ш x В x Г)30,4 mm x 53 mm x 80 mm
    Дистанция обнаружения50 mm 1)
    Форма корпуса (выход света)Прямоугольный
    Рабочая область20 mm ... 70 mm
    Источник светаСветодиод, Ультрафиолетовый свет 2)
    Длина волны375 nm
    Источник светаДлинная сторона
    Размер светового пятна5 mm x 15 mm
    Положение светового пятнаПродольно
    Фильтрация приемаKV 418 (стандарт)
    Область приема450 nm ... 750 nm
    Настройка

    Кнопка настройки

    IO-Link (опция)

    Функция выходного сигналаСВЕТЛО 3)
    • 1) От передней кромки объектива.
    • 2) Средний срок службы: 100 000 ч при TU = +25 °C.
    • 3) Переключение H/D через Teach-in ли IO-Link.
  • Интерфейс связи
    Интерфейс связиIO-Link V1.0
    Коммуникационный интерфейс, детальное описаниеCOM2 (38,4 kBaud)
    Время цикла2,3 ms
    Длина технологических данных16 Bit
    Структура технологических данных

    Бит 0 = дискретный сигнал QL1

    Бит 1 ... 5 = пустой

    Бит 6 ... 15 = аналоговое измеряемое значение

  • Механика/электроника
    Напряжение питания10 V DC ... 30 V DC 1)
    Остаточная пульсация< 5 Vss 2)
    Потребление тока< 100 mA 3)
    Частота переключения

    0,5 kHz 4)

    2,5 kHz

    6,5 kHz

    Регулируется

    Оценка1 ms, 200 µs, 75 µs 5)
    Переключающий выходPNP
    Дискретный выход (напряжение)PNP: HIGH = UВ– ≤ 2 В/LOW прибл. 0 В
    Тип переключенияСВЕТЛО
    Аналоговый выход0 mA ... 13 mA
    Выходной ток Iмакс.100 mA
    Временная задержка

    0 ms

    10 ms

    20 ms

    Регулируется

    Тип подключенияРазъем M12, 4-конт.
    Класс защитыII 6)
    Схемы защиты

    Uв-подключения с защитой от переполюсовки

    Выход Q с защитой от короткого замыкания

    Подавление импульсных помех

    Тип защитыIP67
    Вес400 g
    Материал корпусаЦинк, литье под давлением
    • 1) Предельные значения при работе в защищенной от короткого замыкания сети макс. 8 А.
    • 2) Не допускается превышение или занижение допуска Uv.
    • 3) Без нагрузки.
    • 4) При соотношении «светло/темно» 1:1, без временной задержки.
    • 5) Продолжительность сигнала при омической нагрузке.
    • 6) Расчетное напряжение постоянного тока 50 В.
  • Данные окружающей среды
    Диапазон температур при работе–10 °C ... +55 °C
    Диапазон температур при хранении–25 °C ... +75 °C
    Устойчивость к сотрясениямСогласно IEC 60068
  • Классификации
    ECl@ss 5.027270908
    ECl@ss 5.1.427270908
    ECl@ss 6.027270908
    ECl@ss 6.227270908
    ECl@ss 7.027270908
    ECl@ss 8.027270908
    ECl@ss 8.127270908
    ECl@ss 9.027270908
    ETIM 5.0EC001822
    ETIM 6.0EC001822
    UNSPSC 16.090139121528
Показать всё Скрыть всё

Технические чертежи

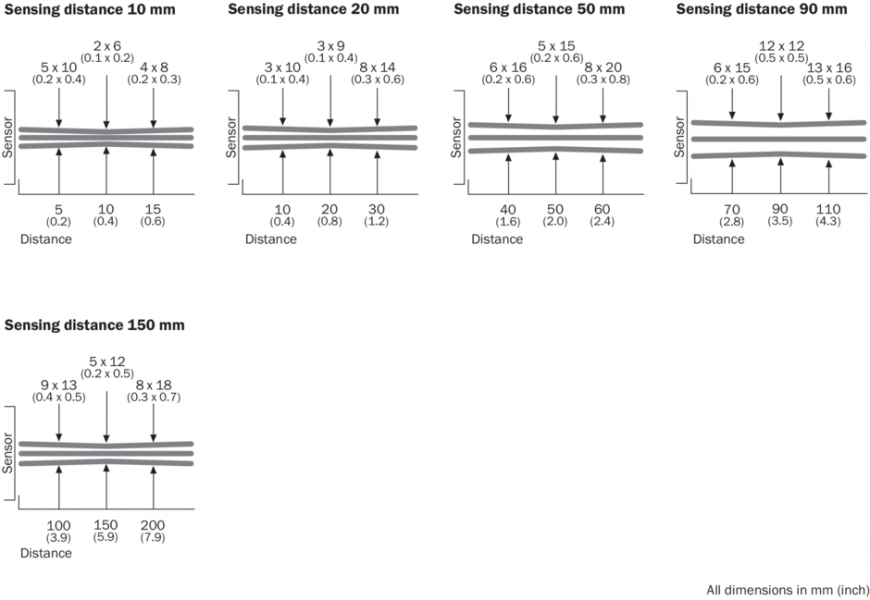

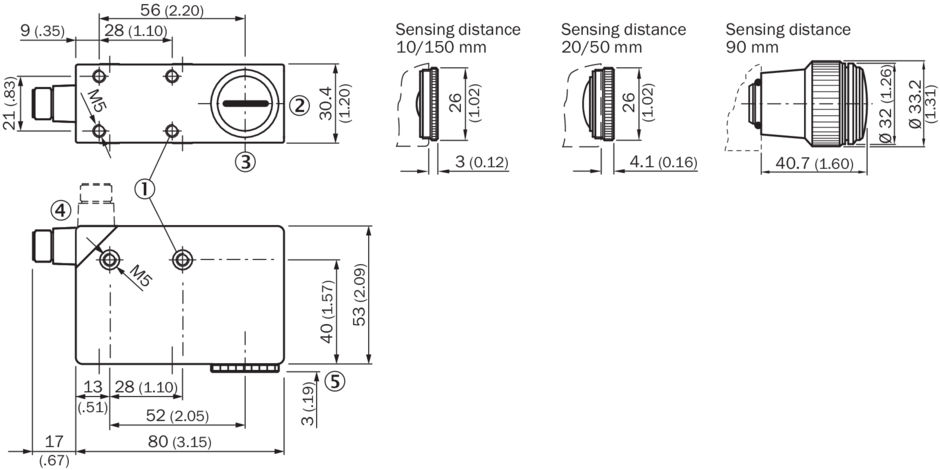

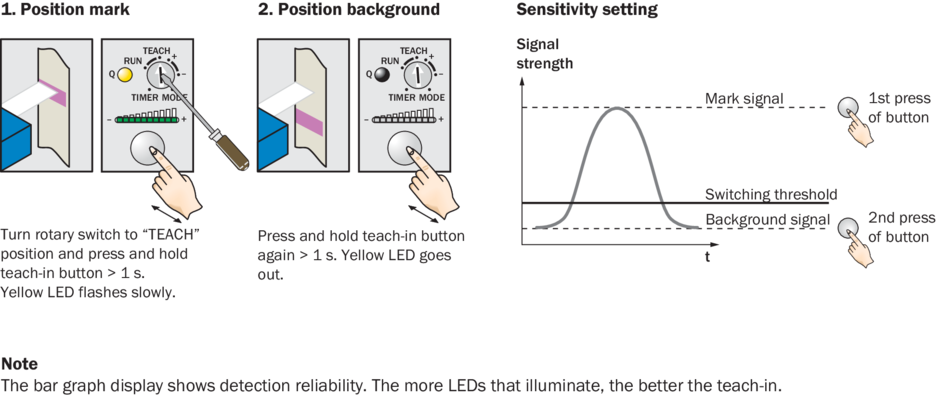

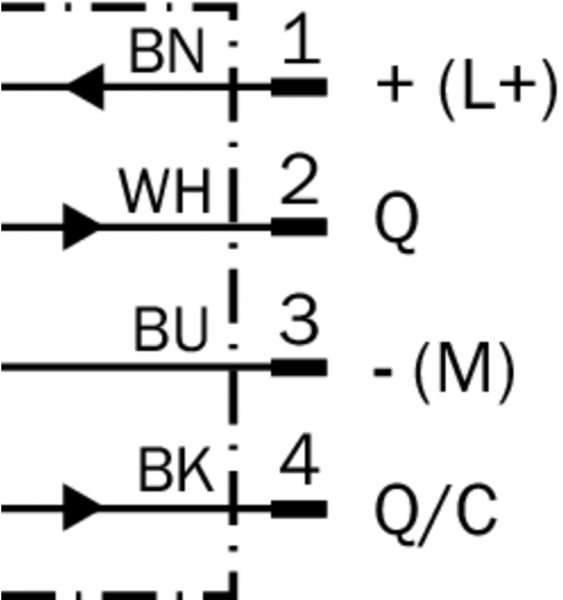

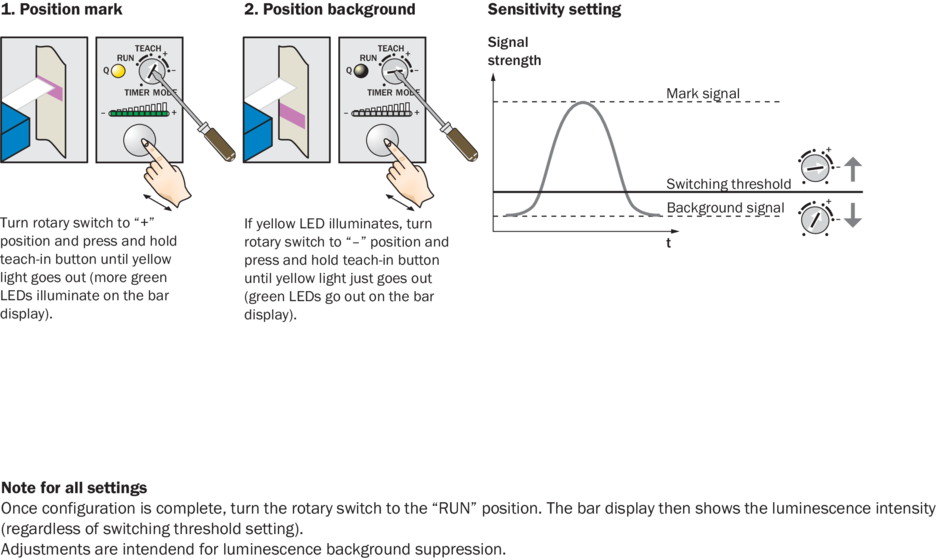

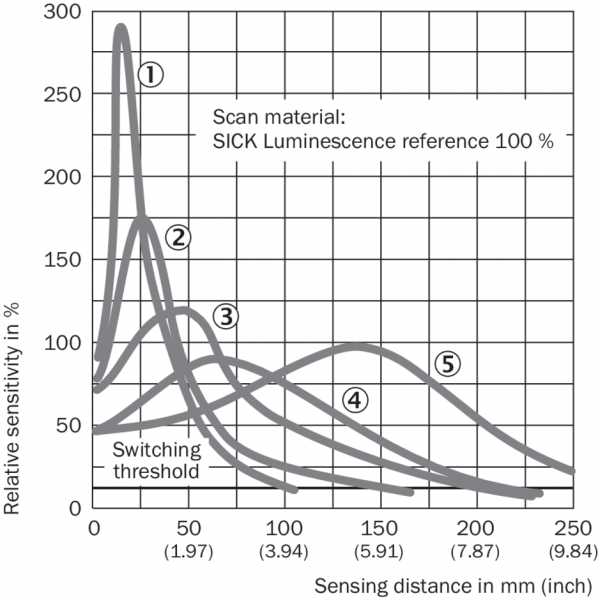

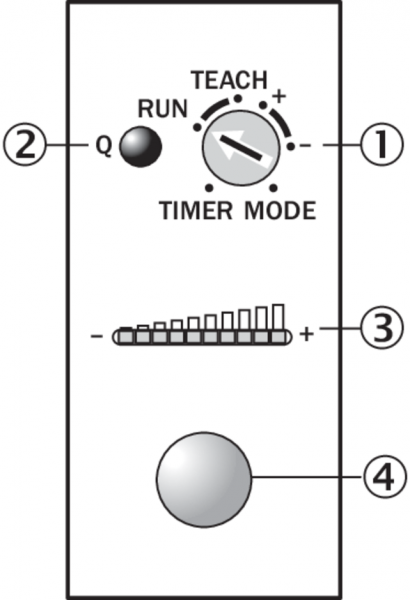

Габаритный чертеж LUT9x-x1xxx, световое отверстие: длинная сторона Варианты настройки Схема соединений cd-309 Концепция управления Кнопка +/– Концепция управления Статическое обучение Дистанция обнаружения Размер светового пятна Вид: Галерея Список Показать всё Скрыть всё
