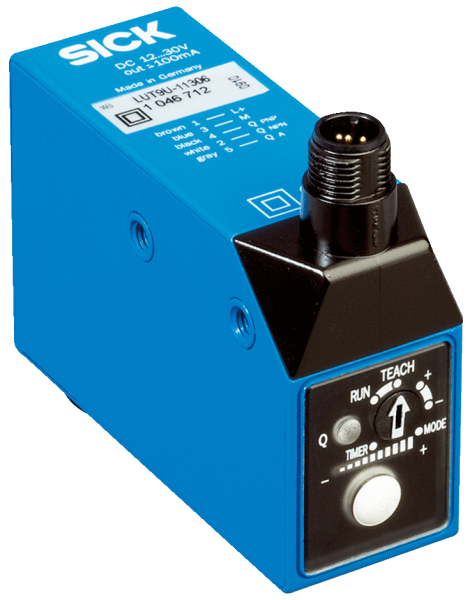

• Характеристики

  Размеры (Ш x В x Г)	30,4 mm x 53 mm x 80 mm
  Дистанция обнаружения	150 mm 1)
  Форма корпуса (выход света)	Прямоугольный
  Рабочая область	50 mm ... 250 mm
  Источник света	Светодиод, синий 2)
  Длина волны	470 nm
  Источник света	Длинная сторона
  Размер светового пятна	5 mm x 12 mm
  Положение светового пятна	Продольно
  Фильтрация приема	RG 610
  Область приема	610 nm ... 750 nm
  Настройка	Кнопка настройки
  Метод настройки	2-точечная настройка статическая с точной ручной настройкой
  Функция выходного сигнала	СВЕТЛО 3)

  • 1) От передней кромки объектива.
  • 2) Средний срок службы: 100 000 ч при TU = +25 °C.
  • 3) Переключение H/D через Teach-in ли IO-Link.

• Механика/электроника

  Напряжение питания	10 V DC ... 30 V DC 1)
  Остаточная пульсация	< 5 Vss 2)
  Потребление тока	< 100 mA 3)
  Частота переключения	0,5 kHz 4) 2,5 kHz 6,5 kHz Регулируется
  Оценка	1 ms, 200 µs, 75 µs 5)
  Переключающий выход	PNP, NPN
  Дискретный выход (напряжение)	PNP: HIGH = UВ– ≤ 2 В/LOW прибл. 0 В NPN: HIGH = прибл. UВ/LOW ≤ 2 В
  Тип переключения	СВЕТЛО
  Аналоговый выход	0 mA ... 13 mA
  Выходной ток Iмакс.	100 mA
  Временная задержка	0 ms 10 ms 20 ms Регулируется
  Тип подключения	Разъем M12, 5-конт.
  Класс защиты	II 6)
  Схемы защиты	Uв-подключения с защитой от переполюсовки Выход Q с защитой от короткого замыкания Подавление импульсных помех
  Тип защиты	IP67
  Вес	400 g
  Материал корпуса	Цинк, литье под давлением

  • 1) Предельные значения при работе в защищенной от короткого замыкания сети макс. 8 А.
  • 2) Не допускается превышение или занижение допуска Uv.
  • 3) Без нагрузки.
  • 4) При соотношении «светло/темно» 1:1, без временной задержки.
  • 5) Продолжительность сигнала при омической нагрузке.
  • 6) Расчетное напряжение постоянного тока 50 В.

• Данные окружающей среды

  Диапазон температур при работе	–10 °C ... +55 °C
  Диапазон температур при хранении	–25 °C ... +75 °C
  Устойчивость к сотрясениям	Согласно IEC 60068

• Классификации

  ECl@ss 5.0	27270908
  ECl@ss 5.1.4	27270908
  ECl@ss 6.0	27270908
  ECl@ss 6.2	27270908
  ECl@ss 7.0	27270908
  ECl@ss 8.0	27270908
  ECl@ss 8.1	27270908
  ECl@ss 9.0	27270908
  ETIM 5.0	EC001822
  ETIM 6.0	EC001822
  UNSPSC 16.0901	39121528

Показать всё Скрыть всё

Технические чертежи

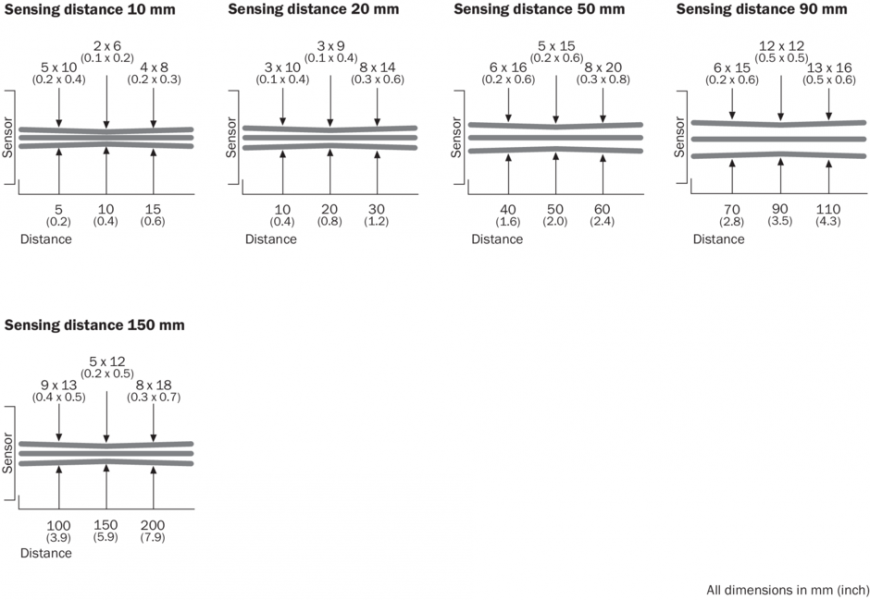

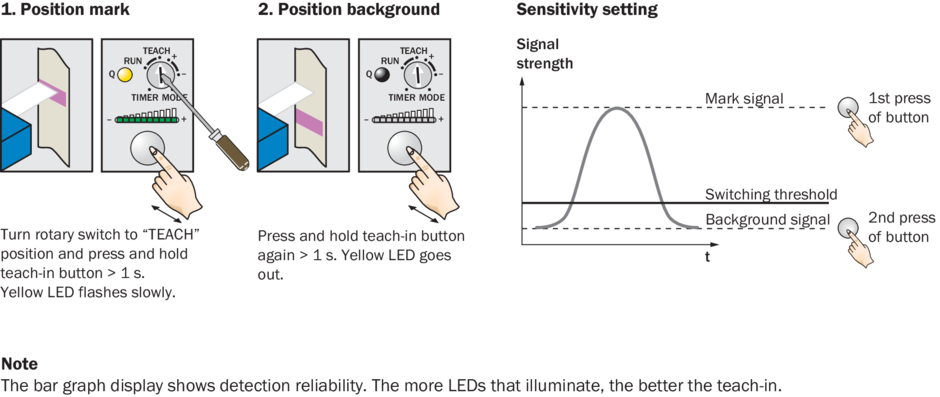

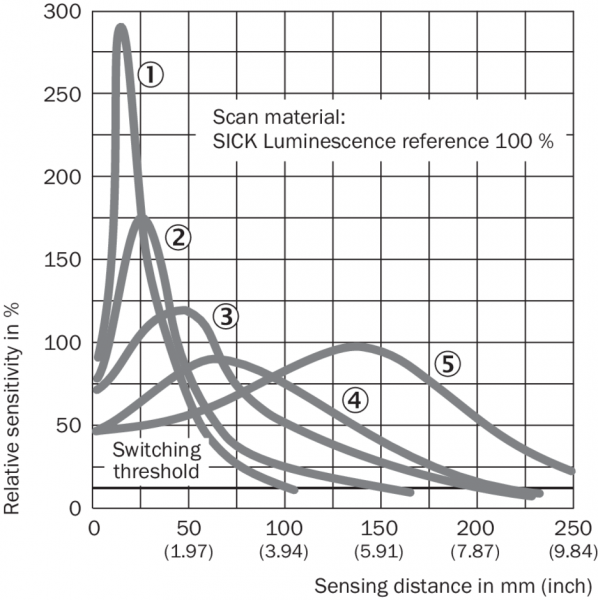

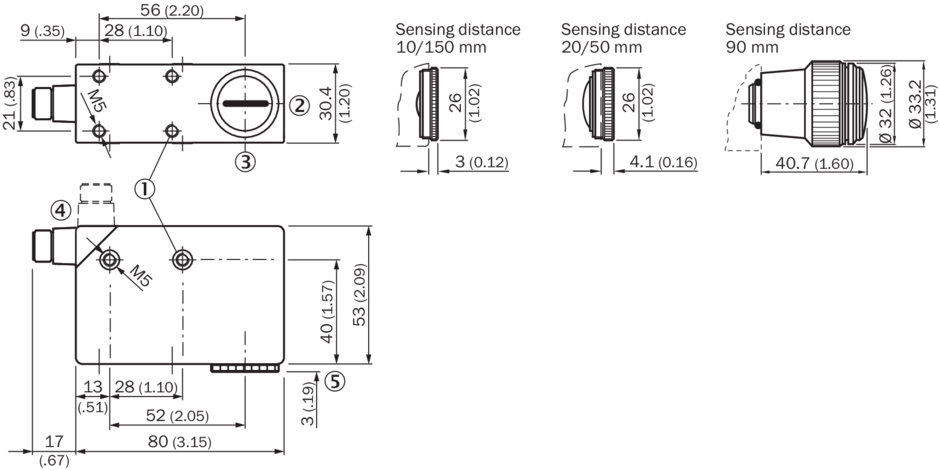

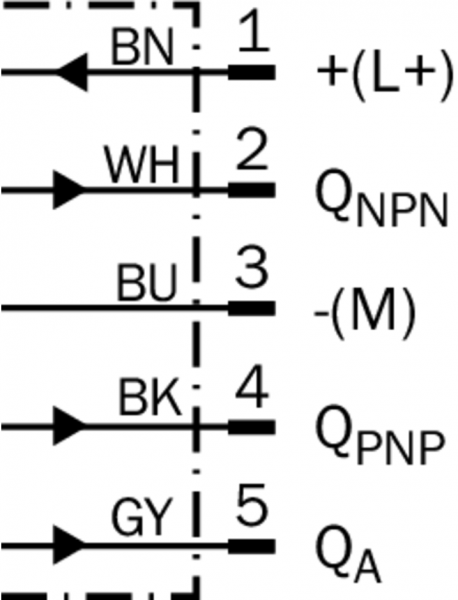

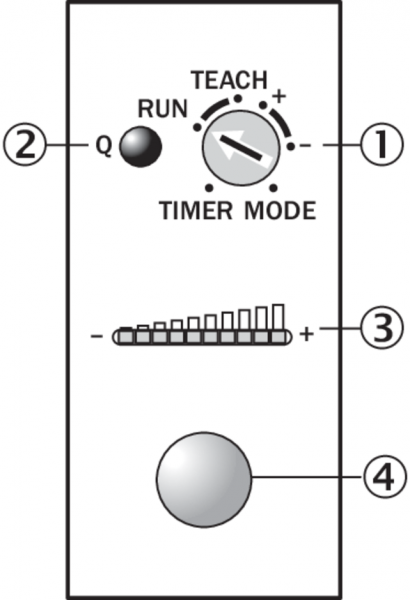

Габаритный чертеж LUT9x-x1xxx, световое отверстие: длинная сторона Варианты настройки Схема соединений Cd-312 Концепция управления Кнопка +/– Концепция управления Статическое обучение Дистанция обнаружения Размер светового пятна Вид: Галерея Список Показать всё Скрыть всё
