• Характеристики

  Версия	Short Range
  Область применения	Indoor
  Окно считывания	С лицевой стороны
  Источник света	Видимый красный свет (650 nm)
  Класс лазера	2, в режиме ожидания класс лазера 1 (IEC 60825-1:2014, EN 60825-1:2014)
  Угол раскрытия	70°
  Частота сканирования	230 Hz ... 500 Hz
  Угловое разрешение	0,1°–1,0°, возможность выбора
  Рабочая область	0,7 m ... 3 m
  Дальность сканирования при яркости 10 %	3 m

• Производительность

  Оценка	≥ 2 ms
  Распознаваемая форма объекта	Практически любая
  Систематическая ошибка	± 4 mm 1)
  Статистическая ошибка	3 mm 1)
  Встроенное приложение	Level Control

  • 1) Типичное значение, реальное значение зависит от условий окружающей среды.

• Интерфейсы

  Ethernet ✔ , TCP/IP Функция Host Скорость передачи данных 10 Mbit/s, полудуплекс
  Последовательный ✔ , RS-232 Функция Host, AUX
  Переключающие входы	4
  Переключающие выходы	5 (4 x PNP / analog 1 x 4 mA ... 20 mA)
  Оптическая индикация	6 LEDs

• Механика/электроника

  Рабочее напряжение	≤ 24 V DC, ± 15 %
  Потребляемая мощность	25 W
  Корпус	Алюминиевое литье
  Цвет корпуса	Светло-голубой (RAL 5012)
  Тип защиты	IP65 (EN 60529, раздел 14.2.7) 1)
  Вес	2,3 kg
  Размеры (Д x Ш x В)	179 mm x 107 mm x 130 mm

  • 1) С колпачком штекера.

• Данные окружающей среды

  Диффузное отражение	6,5 % ... 200 %
  Электромагнитная совместимость (ЭМС)	EN 61000G6G2:2001 / EN 61000G6G4:2001
  Виброустойчивость	EN 60068G2G6, G27, G29, G64
  Ударопрочность	EN 60068G2G6, G27, G29, G64
  Диапазон рабочих температур	0 °C ... +40 °C
  Температура хранения	–20 °C ... +70 °C

• Общие указания

  Указание по применению	Датчик не является оборудованием для обеспечения безопасности в определении действующих норм безопасности в области машиностроения.
  Возможность выбора отдельных участков наблюдения (ROI)	От 50 x 3000 мм до 1000 x 1750 мм
  Количество полос	До 50 равноудаленных или 30 свободно позиционируемых
  Минимальная ширина полосы	≥ 50 mm
  Минимальный распознаваемый объект	30 mm x 30 mm
  Минимальный выступ на днище емкости	30 mm
  Вывод порога срабатывания	Телеграмма, дискретные выходы или аналоговый выход
  Вывод значений высоты по полосам	Телеграмма, Аналоговый выход

• Классификации

  ECl@ss 5.0	27270990
  ECl@ss 5.1.4	27270990
  ECl@ss 6.0	27270913
  ECl@ss 6.2	27270913
  ECl@ss 7.0	27270913
  ECl@ss 8.0	27270913
  ECl@ss 8.1	27270913
  ECl@ss 9.0	27270913
  ETIM 5.0	EC002550
  ETIM 6.0	EC002550
  UNSPSC 16.0901	46171620

Показать всё Скрыть всё

Технические чертежи

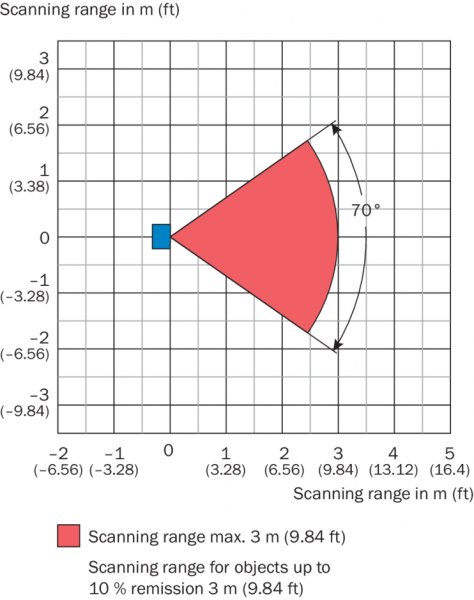

Диаграмма рабочих зон Вид: Галерея Список Показать всё Скрыть всё
