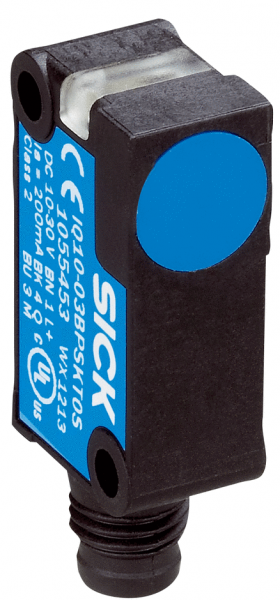

- Характеристики
| Тип корпуса | Прямоугольный |
| Размеры (Ш x В x Г) | 10 mm x 28 mm x 16 mm |
| Расстояние срабатывания Sn | 6 mm |
| Расстояние срабатывания обеспечено Sa | 4,86 mm |
| Монтаж | С выступающей частью |
| Частота переключения | 2.000 Hz |
| Тип подключения | Кабель, 3-жильный, 2 m |
| Переключающий выход | NPN |
| Функция выхода | Нормально открытый |
| Электрическое исполнение | Пост. ток, 3-проводный |
| Тип защиты | IP68 1) |
- Механика/электроника
| Напряжение питания | 10 V DC ... 30 V DC |
| Остаточная пульсация | ≤ 10 % 1) |
| Падение напряжения | ≤ 3 V 2) |
| Потребление тока | ≤ 20 mA 3) |
| Задержка готовности | ≤ 100 ms |
| Гистерезис | 5 % ... 15 % |
| Воспроизводимость | ≤ 2 % 4) |
| Отклонение температуры (от Sr) | ± 10 % |
| ЭМС | Согласно EN 60947-5-2 |
| Постоянный ток Ia | ≤ 200 mA |
| Материал кабеля | PVC |
| Поперечное сечение кабеля | 0,25 mm² |
| Диаметр провода | Ø 3,7 mm |
| Защита от короткого замыкания | ✔ |
| Защита от инверсии полярности | ✔ |
| Подавление импульса включения | ✔ |
| Ударопрочность и виброустойчивость | 30 г, 11 мс/10…55 Гц, 1 мм |
| Диапазон температур при работе | –25 °C ... +75 °C |
| Материал корпуса | Пластик, VISTAL® |
| Материал, активная поверхность | Пластик, VISTAL® |
| Макс. момент затяжки | ≤ 1 Nm |
- Коэффициенты редукции
| Примечание | Значения являются ориентировочными и могут изменяться |
| Нержавеющая сталь (V2A) | 0,7 |
| Алюминий (Al) | 0,5 |
| Медь (Cu) | 0,35 |
| Латунь (Ms) | 0,5 |

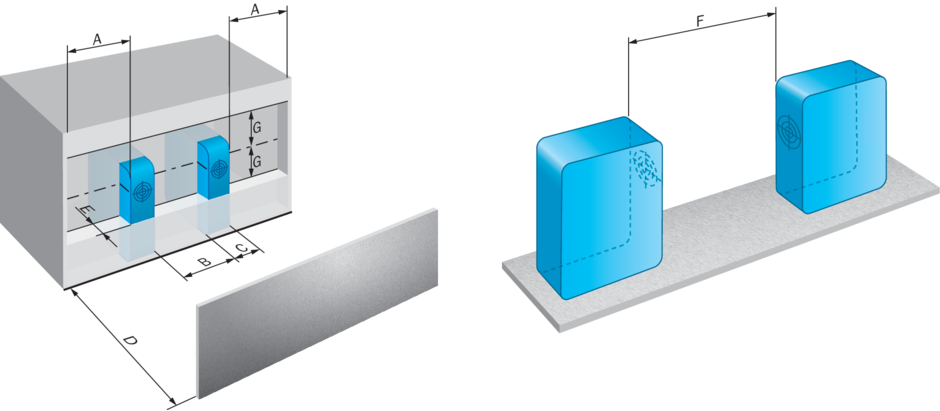

- Указания по установке
| Примечание | Соответствующие графические материалы см. в разд. «Указания по установке» |
| A | 7 mm |
| B | 30 mm |
| C | 10,3 mm |
| D | 18 mm |
| E | 8 mm |
| F | 48 mm |
| G | 12 mm |
- Классификации
| ECl@ss 5.0 | 27270101 |
| ECl@ss 5.1.4 | 27270101 |
| ECl@ss 6.0 | 27270101 |
| ECl@ss 6.2 | 27270101 |
| ECl@ss 7.0 | 27270101 |
| ECl@ss 8.0 | 27270101 |
| ECl@ss 8.1 | 27270101 |
| ECl@ss 9.0 | 27270101 |
| ETIM 5.0 | EC002714 |
| ETIM 6.0 | EC002714 |
| UNSPSC 16.0901 | 39122230 |
Показать всё Скрыть всё Технические чертежи
Указания по установке

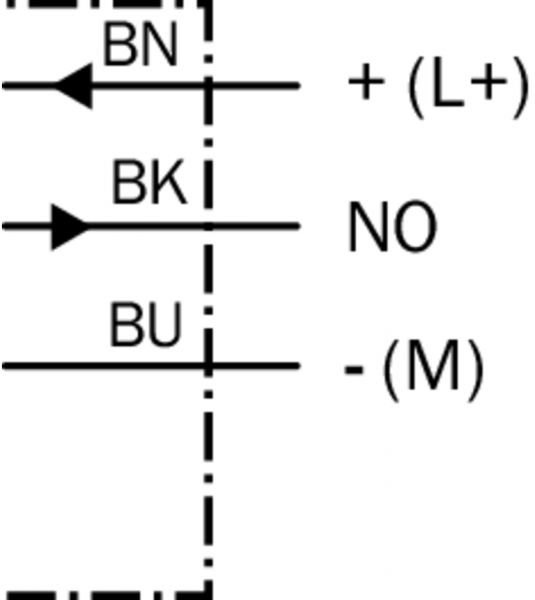

Схема соединений cd-001

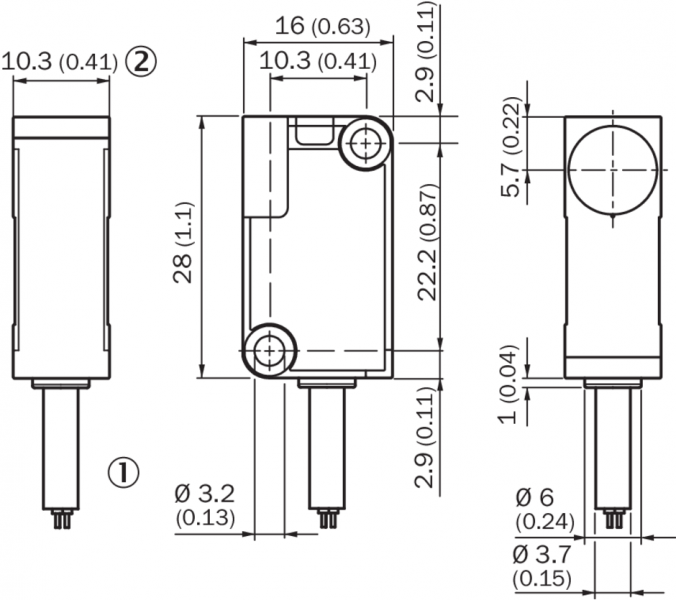

Габаритный чертеж IQ10, кабель
