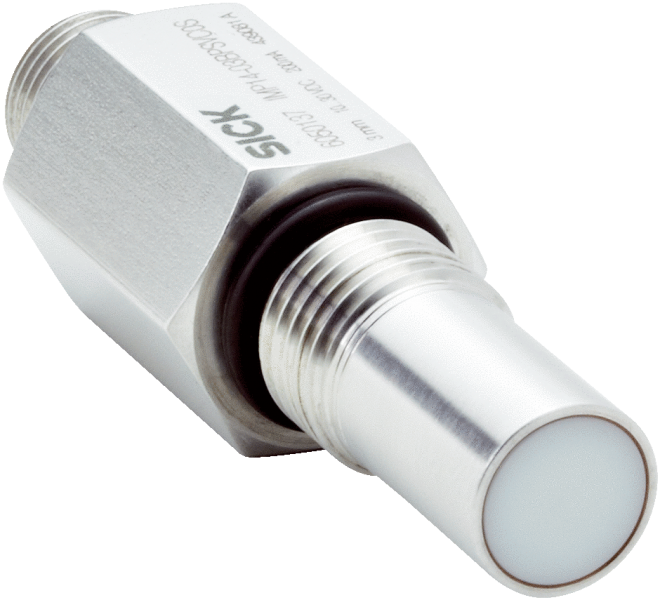

• Характеристики

  Тип корпуса	Цилиндрический с резьбой
  Размер резьбы	M14 1,5
  Диаметр	Ø 14 mm
  Устойчивость на сжатие	≤ 500 bar
  Расстояние срабатывания Sn	3 mm
  Расстояние срабатывания обеспечено Sa	2,4 mm
  Монтаж	Вровень
  Частота переключения	500 Hz
  Тип подключения	Разъем M12, 4-конт.
  Переключающий выход	PNP
  Функция выхода	Нормально закрытый
  Электрическое исполнение	Пост. ток, 3-проводный
  Тип защиты	IP68 1)
  Особые свойства	Стойкость к высокому давлению

  • 1) Активная поверхность.

• Механика/электроника

  Напряжение питания	10 V DC ... 30 V DC
  Остаточная пульсация	≤ 20 % 1)
  Падение напряжения	≤ 2 V 2)
  Потребление тока	≤ 10 mA 3)
  Задержка готовности	≤ 50 ms
  Гистерезис	1 % ... 15 % 4)
  Воспроизводимость	≤ 4 % 5) 6)
  Отклонение температуры (от Sr)	15 %
  ЭМС	Согласно EN 60947-5-2 7)
  Постоянный ток Ia	≤ 200 mA
  Прочность вакуума	10-8 Torr 8)
  Размер уплотнительного кольца	11,5 мм x 2,0 мм
  Защита от короткого замыкания	✔
  Защита от инверсии полярности	✔
  Ударопрочность и виброустойчивость	30 г, 11 мс/10…55 Гц, 1 мм
  Диапазон температур при работе	–25 °C ... +80 °C
  Материал корпуса	Нержавеющая сталь, V4A
  Материал, активная поверхность	Керамика, Керамика
  Материал, уплотнительное кольцо	NBR
  Длина корпуса	65 mm
  Полезная длина резьбы	11 mm
  Макс. момент затяжки	≤ 70 Nm

  • 1) От UV.
  • 2) При Ia = 200 мA.
  • 3) Без нагрузки.
  • 4) Тип. 8 %.
  • 5) Ub = 20...30 В пост. тока.
  • 6) TA = 23 °C ± 5 °C.
  • 7) IEC61000-4-4: 1kV.
  • 8) С лицевой стороны.

• Коэффициенты редукции

  Примечание	Значения являются ориентировочными и могут изменяться
  Сталь St37 (Fe)	1
  Нержавеющая сталь (V2A)	Ок. 0,85
  Алюминий (Al)	Ок. 0
  Медь (Cu)	Ок. 0
  Латунь (Ms)	Ок. 0,15

• Указания по установке

  Примечание

  Соответствующие графические материалы см. в разд. «Указания по установке»

• Классификации

  ECl@ss 5.0	27270101
  ECl@ss 5.1.4	27270101
  ECl@ss 6.0	27270101
  ECl@ss 6.2	27270101
  ECl@ss 7.0	27270101
  ECl@ss 8.0	27270101
  ECl@ss 8.1	27270101
  ECl@ss 9.0	27270101
  ETIM 5.0	EC002714
  ETIM 6.0	EC002714
  UNSPSC 16.0901	39122230

Показать всё Скрыть всё

Технические чертежи

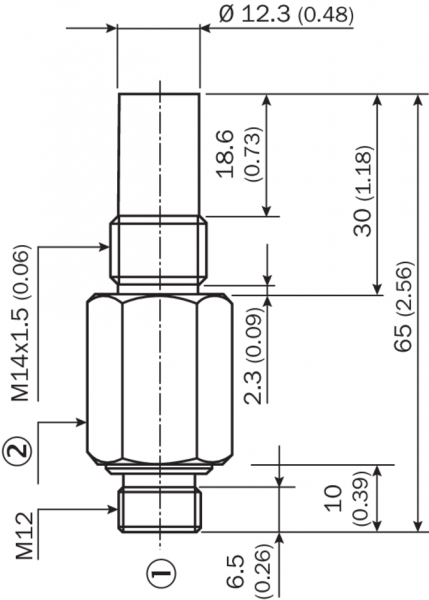

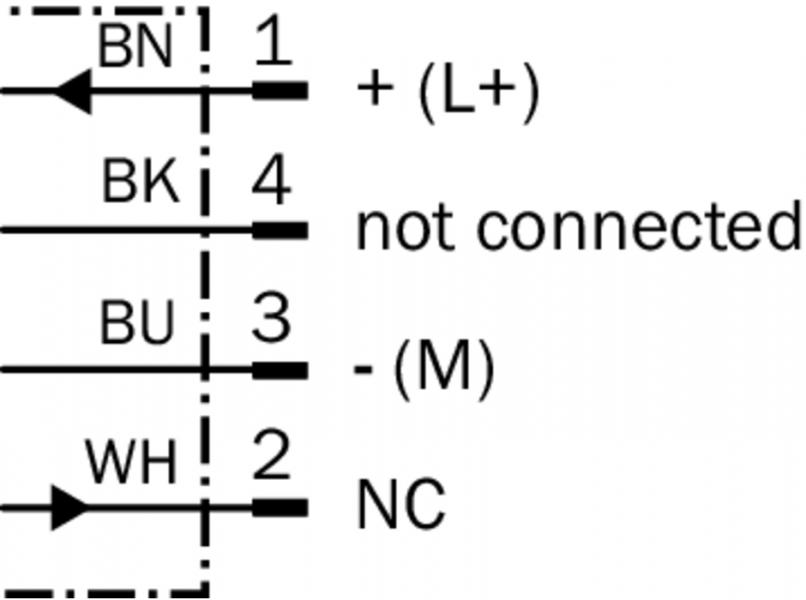

Схема соединений cd-008 Габаритный чертеж Вид: Галерея Список Показать всё Скрыть всё
