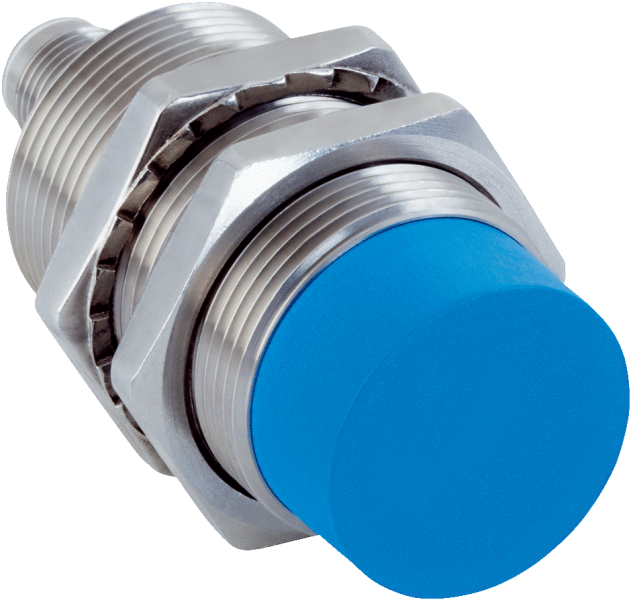

IMC30-20NPPVC0SA70

Код: 1079302
Связатся с нами: 067 285 7770

В корзину

Показать всё Скрыть всё

  • Характеристики
    Тип корпусаЦилиндрический с резьбой
    Размер резьбыM30 1,5
    ДиаметрØ 30 mm
    Расстояние срабатывания Sn0 mm ... 20 mm 1)
    Расстояние срабатывания обеспечено Sa16,2 mm
    Количество точек переключенияДо 4 настраиваемых точек переключения или окон
    Режимы переключенияSingle point, Window mode, Two point mode, визуальная сигнализация при настройке
    Частота переключения Qint.1 / Qint.2на контакте 2:200 Hz
    МонтажС выступающей частью
    Тип подключенияРазъем M12, 4-конт. 2)
    Переключающий выходPNP
    Выход Q/CПереключающий выход или режим IO-link
    Выход MFCПереключающий выход или вход
    Функция выходаНормально закрытый / Нормально открытый
    Свойства переключения по выборуПрограммируемый
    Электрическое исполнениеПост. ток, 4-проводный
    Тип защиты

    IP68 3)

    IP69K 4)

    Особые свойстваSmart TaskУстойчивость к воздействию охлаждающих и смазочных материалов
    ДиагностикаТемпература чипа
    Конфигурация контакта 2Внешний вход, обучение, дискретный сигнал
    • 1) Регулируется.
    • 2) С позолоченными контактами.
    • 3) Согласно EN 60529.
    • 4) Согласно ISO 20653:2013-03.
  • Интерфейс связи
    Интерфейс связиIO-Link V1.1
    ModeCOM2 (38,4 kBaud)
    Время цикла5 ms
    Длина технологических данных32 Bit
    Структура технологических данных

    Бит 0 = дискретный сигнал QL1

    Бит 1 = дискретный сигнал QL2

    Бит 2 = дискретный сигнал QInt3

    Бит 3 = дискретный сигнал QInt4

    Бит 18 ... 31 = значение времени

    Настройки по умолчанию

    Точка переключения 1: заданное значение 1

    Выход: нормально открытый

    Конфигурация контакта 2: вход

  • Механика/электроника
    Напряжение питания10 V DC ... 30 V DC 1)
    Остаточная пульсация≤ 10 %
    Падение напряжения≤ 2 V 2)
    Потребление тока≤ 35 mA 3)
    ГистерезисПрограммируемый 4)
    Воспроизводимость≤ 5 % 5) 6)
    Отклонение температуры (от Sr)± 10 %
    ЭМССогласно EN 60947-5-2
    Постоянный ток Ia≤ 200 mA 7)
    Защита от короткого замыкания
    Защита от инверсии полярности
    Подавление импульса включения
    Ударопрочность и виброустойчивость100 г/5 мс/500 циклов, 150 г/1 млн циклов, 10...55 Гц, 1 мм/55...500 Гц/60 г
    Диапазон температур при работе–40 °C ... +75 °C
    Материал корпусаНержавеющая сталь, V2A (1.4305)
    Материал, активная поверхностьПластик, LCP
    Длина корпуса70 mm
    Полезная длина резьбы40 mm
    Макс. момент затяжкиTyp. 100 Nm 8)
    № файла ULE181493
    Точность обучения+/- 3 % от Sr
    Разрешение, типичное (диапазон)

    75 мкм (0 мм ... 15 мм)

    150 мкм (15 мм ... 20 мм)

    Разрешение, максимальное (диапазон)

    150 мкм (0 мм ... 15 мм)

    300 мкм (15 мм ... 20 мм)

    • 1) Режим IO-link: 18 В пост. тока... 30 В пост. тока.
    • 2) При Ia max.
    • 3) Без нагрузки.
    • 4) Для соблюдения EN 60947-5-2 гистерезис должен быть установлен приблизительно на 10%.
    • 5) Ub и Ta постоянны.
    • 6) От Sr.
    • 7) 200 мА в общей сложности для обоих переключающих выходов.
    • 8) При применении зубчатой стороны гайки.
  • Заданные значения
    ПримечаниеЗаданное значение в цифрах для точки переключения в мм сохранено в датчике
    Заданное значение 120 mm
    Заданное значение 215 mm
    Заданное значение 310 mm
    Заданное значение 45 mm
  • Коэффициенты редукции
    Нержавеющая сталь (V2A)Ок. 0,8
    Алюминий (Al)Ок. 0,4
    Медь (Cu)Ок. 0,2
    Латунь (Ms)Ок. 0,4

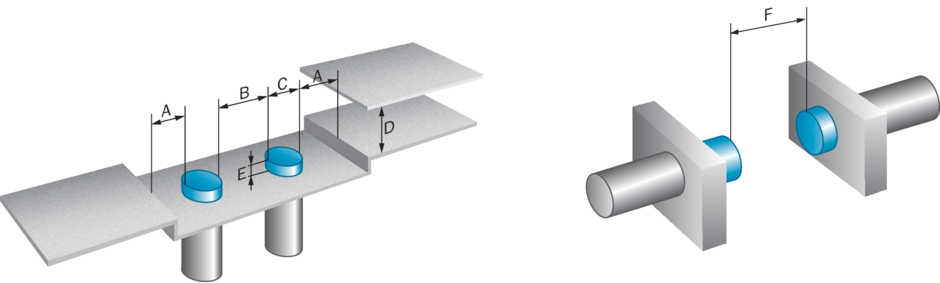

  • Указания по установке
    ПримечаниеСоответствующие графические материалы см. в разд. «Указания по установке»
    A20 mm
    B62 mm
    C30 mm
    D60 mm
    E20 mm
    F160 mm
  • Классификации
    ECl@ss 5.027270101
    ECl@ss 5.1.427270101
    ECl@ss 6.027270101
    ECl@ss 6.227270101
    ECl@ss 7.027270101
    ECl@ss 8.027270101
    ECl@ss 8.127270101
    ECl@ss 9.027270101
    ETIM 5.0EC002714
    ETIM 6.0EC002714
    UNSPSC 16.090139122230
  • Smart Task
    Обозначение интеллектуальной задачиИзмерение времени + устранение дребезга
    Логическая функция

    Окно

    Прямой

    Функция таймера

    Деактивирован

    Задержка включения

    Задержка выключения

    Замедление включения и выключения

    Импульс (One Shot)

    ИнверторРегулируется
    Точность измерения времени

    SIO Logic: (-1,2 ... 0) x временная база ± 1 % измеренного значения времени 1)

    IOL: (-1,2 ... 0) x временная база ± 1 % измеренного значения времени 2)

    Точность измерения времени (например, для измеренного значения времени 1 сек.)Временная база 1 мс: –11,2 мс... 10 мс
    Разрешение измеренного значения времени3 ms
    Минимальное время между двумя событиями процесса

    SIO Logic: 2.5 ms 1)

    IOL: 2.5 ms 2)

    Время устранения дребезга, макс.

    SIO Logic: 30 s 1)

    IOL: 30 s 2)

    Дискретный сигнал QL1Устройство переключения выходного сигнала (в зависимости от установленного предельного значения)
    Дискретный сигнал QL2Устройство переключения выходного сигнала (в зависимости от установленного предельного значения)
    Измеряемое значениеИзмеренного значения времени
    • 1) SIO Logic: работа датчика в стандартном режиме I/O без коммуникации IO-Link. Применение логических и временных параметров датчика, дополнительные функции автоматизации.
    • 2) IOL: работа датчика с полной коммуникацией IO-Link и применением логических, временных параметров и параметров функций автоматизации.
  • Интерфейс связи
    Интерфейс связиIO-Link V1.1
    Коммуникационный интерфейс, детальное описаниеCOM2 (38,4 kBaud)
    Время цикла5 ms
    Длина технологических данных32 Bit
    Структура технологических данных

    Бит 0 = дискретный сигнал QL1

    Бит 1 = дискретный сигнал QL2

    Бит 2 = дискретный сигнал QInt3

    Бит 3 = дискретный сигнал QInt4

    Бит 18 ... 31 = значение времени

    Настройки по умолчанию

    Точка переключения 1: заданное значение 1

    Выход: нормально открытый

    Конфигурация контакта 2: вход

Показать всё Скрыть всё

Технические чертежи

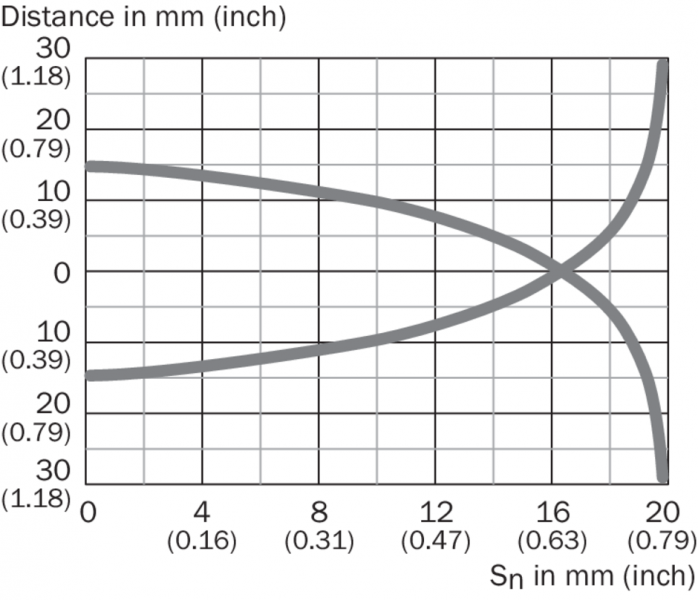

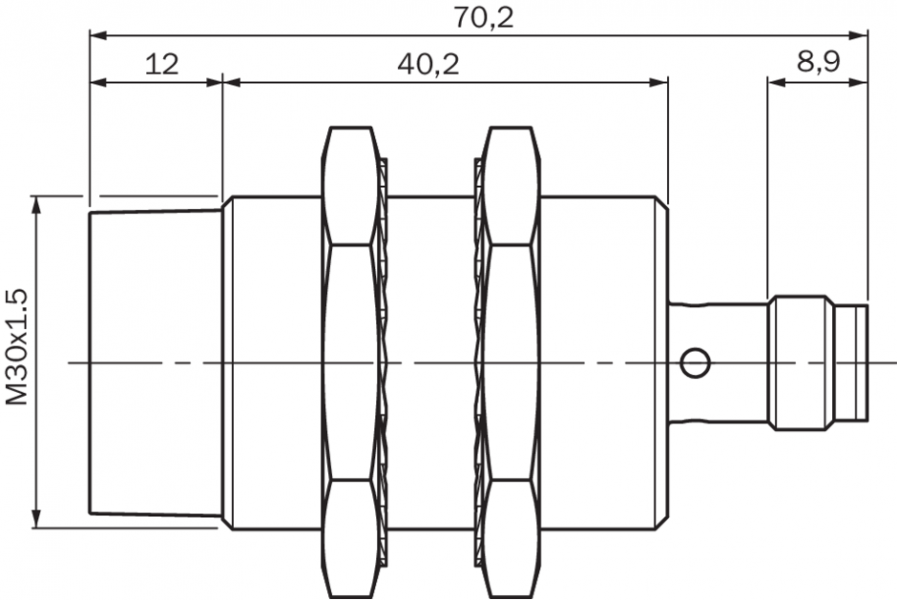

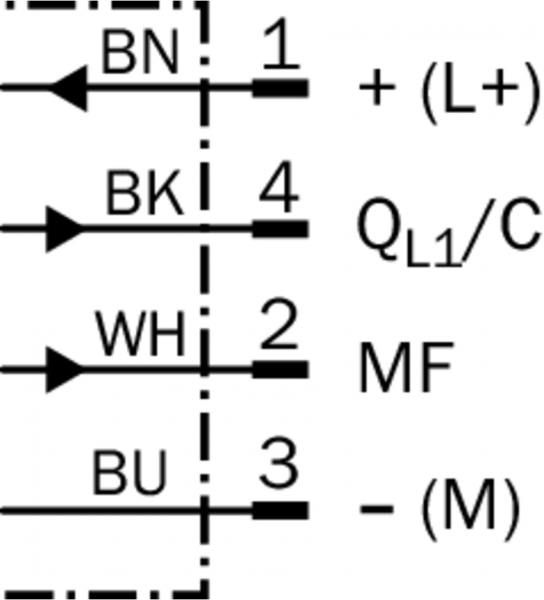

Указания по установке Монтаж не вровень с плоскостью Схема соединений cd-367 кривая срабатывания Габаритный чертеж IMC30 стандарт, штекер M12, не вровень с плоскостью Вид: Галерея Список Показать всё Скрыть всё
