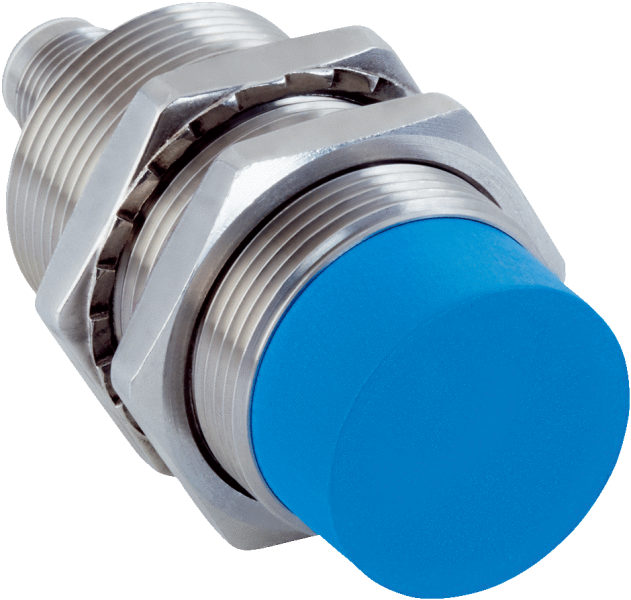

• Характеристики

  Тип корпуса	Цилиндрический с резьбой
  Размер резьбы	M30 1,5
  Диаметр	Ø 30 mm
  Расстояние срабатывания Sn	0 mm ... 20 mm 1)
  Расстояние срабатывания обеспечено Sa	16,2 mm
  Количество точек переключения	До 4 настраиваемых точек переключения или окон
  Режимы переключения	Single point, Window mode, Two point mode, визуальная сигнализация при настройке
  Частота переключения Qint.1 / Qint.2на контакте 2:	200 Hz
  Монтаж	С выступающей частью
  Тип подключения	Разъем M12, 4-конт. 2)
  Переключающий выход	PNP
  Выход Q/C	Переключающий выход или режим IO-link
  Выход MFC	Переключающий выход или вход
  Функция выхода	Нормально закрытый / Нормально открытый
  Свойства переключения по выбору	Программируемый
  Электрическое исполнение	Пост. ток, 4-проводный
  Тип защиты	IP68 3) IP69K 4)
  Особые свойства	Smart TaskУстойчивость к воздействию охлаждающих и смазочных материалов
  Диагностика	Температура чипа
  Конфигурация контакта 2	Внешний вход, обучение, дискретный сигнал

  • 1) Регулируется.
  • 2) С позолоченными контактами.
  • 3) Согласно EN 60529.
  • 4) Согласно ISO 20653:2013-03.

• Интерфейс связи

  Интерфейс связи	IO-Link V1.1
  Mode	COM2 (38,4 kBaud)
  Время цикла	5 ms
  Длина технологических данных	32 Bit
  Структура технологических данных	Бит 0 = дискретный сигнал QL1 Бит 1 = дискретный сигнал QL2 Бит 2 = дискретный сигнал QInt3 Бит 3 = дискретный сигнал QInt4 Бит16 ... 31 = значение расстояния
  Настройки по умолчанию	Точка переключения 1: заданное значение 1 Выход: нормально открытый Конфигурация контакта 2: вход

• Механика/электроника

  Напряжение питания	10 V DC ... 30 V DC 1)
  Остаточная пульсация	≤ 10 %
  Падение напряжения	≤ 2 V 2)
  Потребление тока	≤ 35 mA 3)
  Гистерезис	Программируемый 4)
  Воспроизводимость	≤ 5 % 5) 6)
  Отклонение температуры (от Sr)	± 10 %
  ЭМС	Согласно EN 60947-5-2
  Постоянный ток Ia	≤ 200 mA 7)
  Защита от короткого замыкания	✔
  Защита от инверсии полярности	✔
  Подавление импульса включения	✔
  Ударопрочность и виброустойчивость	100 г/5 мс/500 циклов, 150 г/1 млн циклов, 10...55 Гц, 1 мм/55...500 Гц/60 г
  Диапазон температур при работе	–40 °C ... +75 °C
  Материал корпуса	Нержавеющая сталь, V2A (1.4305)
  Материал, активная поверхность	Пластик, LCP
  Длина корпуса	70 mm
  Полезная длина резьбы	40 mm
  Макс. момент затяжки	Typ. 100 Nm 8)
  № файла UL	E181493
  Точность обучения	+/- 3 % от Sr
  Разрешение, типичное (диапазон)	75 мкм (0 мм ... 15 мм) 150 мкм (15 мм ... 20 мм)
  Разрешение, максимальное (диапазон)	150 мкм (0 мм ... 15 мм) 300 мкм (15 мм ... 20 мм)

  • 1) Режим IO-link: 18 В пост. тока... 30 В пост. тока.
  • 2) При Ia max.
  • 3) Без нагрузки.
  • 4) Для соблюдения EN 60947-5-2 гистерезис должен быть установлен приблизительно на 10%.
  • 5) Ub и Ta постоянны.
  • 6) От Sr.
  • 7) 200 мА в общей сложности для обоих переключающих выходов.
  • 8) При применении зубчатой стороны гайки.

• Заданные значения

  Примечание	Заданное значение в цифрах для точки переключения в мм сохранено в датчике
  Заданное значение 1	20 mm
  Заданное значение 2	15 mm
  Заданное значение 3	10 mm
  Заданное значение 4	5 mm

• Коэффициенты редукции

  Нержавеющая сталь (V2A)	Ок. 0,8
  Алюминий (Al)	Ок. 0,4
  Медь (Cu)	Ок. 0,2
  Латунь (Ms)	Ок. 0,4

• Указания по установке

  Примечание	Соответствующие графические материалы см. в разд. «Указания по установке»
  A	20 mm
  B	62 mm
  C	30 mm
  D	60 mm
  E	20 mm
  F	160 mm

• Классификации

  ECl@ss 5.0	27270101
  ECl@ss 5.1.4	27270101
  ECl@ss 6.0	27270101
  ECl@ss 6.2	27270101
  ECl@ss 7.0	27270101
  ECl@ss 8.0	27270101
  ECl@ss 8.1	27270101
  ECl@ss 9.0	27270101
  ETIM 5.0	EC002714
  ETIM 6.0	EC002714
  UNSPSC 16.0901	39122230

• Smart Task

  Обозначение интеллектуальной задачи	Базовая логика
  Логическая функция	AND OR XOR Гистерезис
  Функция таймера	Задержка включения Задержка выключения Замедление включения и выключения Импульс (One Shot)
  Инвертор	Регулируется
  Частота переключения	SIO Direct: 200 Hz 1) SIO Logic: 200 Hz 2) IOL: 200 Hz 3)
  Дискретный сигнал QL1	Переключающий выход
  Дискретный сигнал QL2	Переключающий выход

  • 1) SIO Direct: работа датчика в стандартном режиме I/O без коммуникации IO-Link и без применения логических и временных параметров датчика (настройка «прямой»/«неактивный»).
  • 2) SIO Logic: работа датчика в стандартном режиме I/O без коммуникации IO-Link. Применение логических и временных параметров датчика, дополнительные функции автоматизации.
  • 3) IOL: работа датчика с полной коммуникацией IO-Link и применением логических, временных параметров и параметров функций автоматизации.

• Интерфейс связи

  Интерфейс связи	IO-Link V1.1
  Коммуникационный интерфейс, детальное описание	COM2 (38,4 kBaud)
  Время цикла	5 ms
  Длина технологических данных	32 Bit
  Структура технологических данных	Бит 0 = дискретный сигнал QL1 Бит 1 = дискретный сигнал QL2 Бит 2 = дискретный сигнал QInt3 Бит 3 = дискретный сигнал QInt4 Бит16 ... 31 = значение расстояния
  Настройки по умолчанию	Точка переключения 1: заданное значение 1 Выход: нормально открытый Конфигурация контакта 2: вход

Показать всё Скрыть всё

Технические чертежи

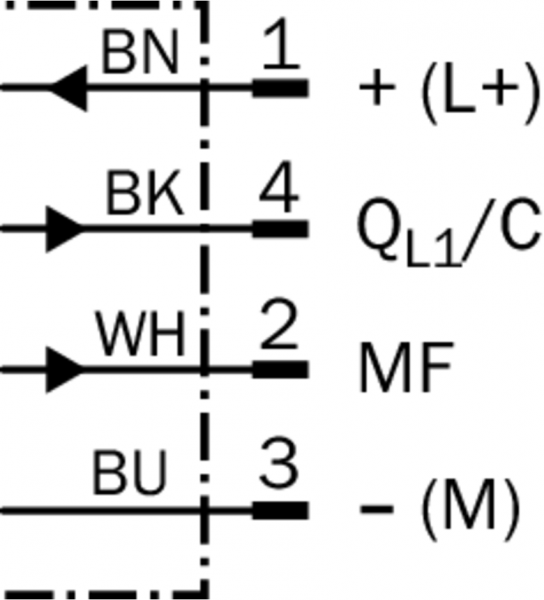

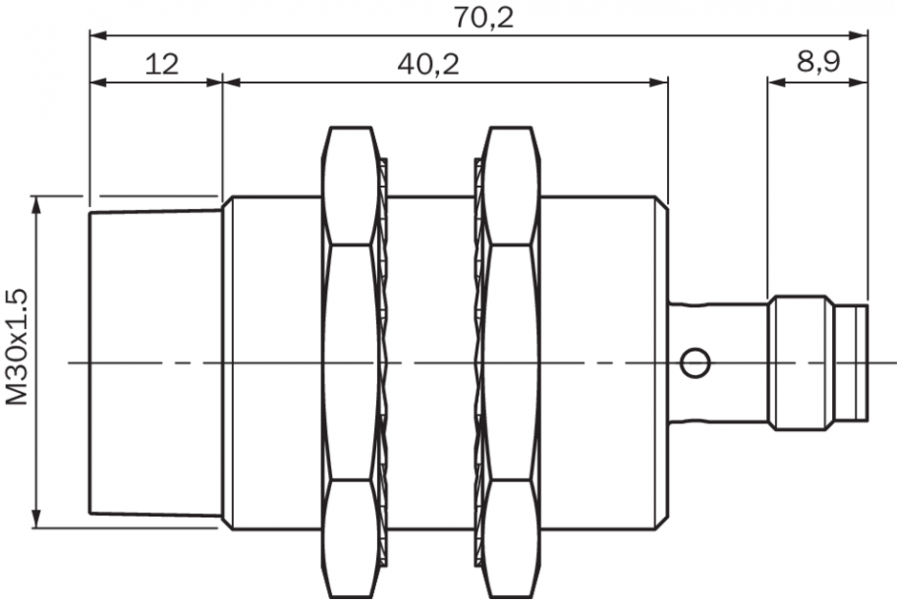

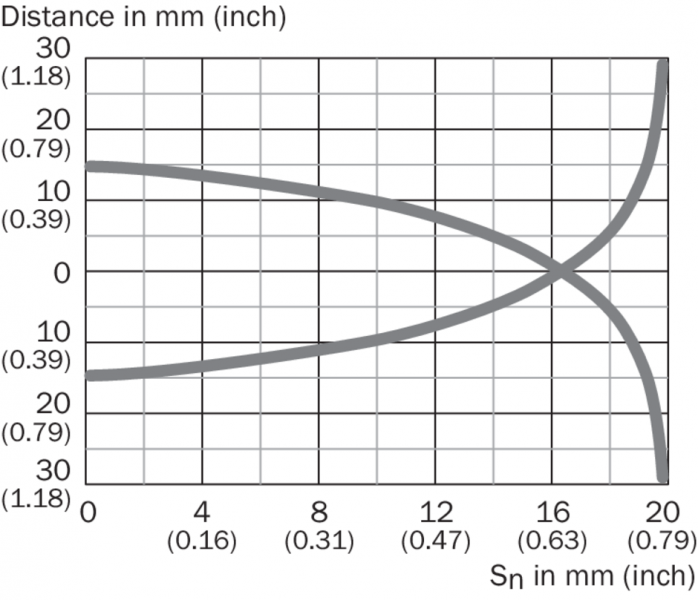

Указания по установке Монтаж не вровень с плоскостью Схема соединений cd-367 кривая срабатывания Габаритный чертеж IMC30 стандарт, штекер M12, не вровень с плоскостью Вид: Галерея Список Показать всё Скрыть всё
