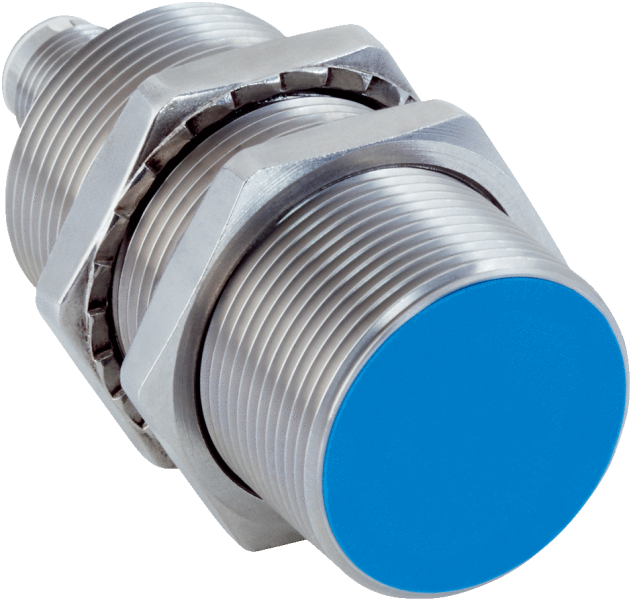

• Характеристики

  Тип корпуса	Цилиндрический с резьбой
  Размер резьбы	M30 1,5
  Диаметр	Ø 30 mm
  Расстояние срабатывания Sn	0 mm ... 15 mm 1)
  Расстояние срабатывания обеспечено Sa	12,15 mm
  Количество точек переключения	До 4 настраиваемых точек переключения или окон
  Режимы переключения	Single point, Window mode, Two point mode, визуальная сигнализация при настройке
  Частота переключения Qint.1 / Qint.2на контакте 2:	200 Hz
  Монтаж	Вровень
  Тип подключения	Разъем M12, 4-конт. 2)
  Переключающий выход	PNP
  Выход Q/C	Переключающий выход или режим IO-link
  Выход MFC	Переключающий выход или вход
  Функция выхода	Нормально закрытый / Нормально открытый
  Свойства переключения по выбору	Программируемый
  Электрическое исполнение	Пост. ток, 4-проводный
  Тип защиты	IP68 3) IP69K 4)
  Особые свойства	Smart TaskУстойчивость к воздействию охлаждающих и смазочных материалов
  Диагностика	Температура чипа
  Конфигурация контакта 2	Внешний вход, обучение, дискретный сигнал

  • 1) Регулируется.
  • 2) С позолоченными контактами.
  • 3) Согласно EN 60529.
  • 4) Согласно ISO 20653:2013-03.

• Интерфейс связи

  Интерфейс связи	IO-Link V1.1
  Mode	COM2 (38,4 kBaud)
  Время цикла	5 ms
  Длина технологических данных	32 Bit
  Структура технологических данных	Бит 0 = дискретный сигнал QL1 Бит 1 = дискретный сигнал QL2 Бит 2 = дискретный сигнал QInt3 Бит 3 = дискретный сигнал QInt4 Бит16 ... 31 = значение расстояния
  Настройки по умолчанию	Точка переключения 1: заданное значение 1 Выход: нормально открытый Конфигурация контакта 2: вход

• Механика/электроника

  Напряжение питания	10 V DC ... 30 V DC 1)
  Остаточная пульсация	≤ 10 %
  Падение напряжения	≤ 2 V 2)
  Потребление тока	≤ 35 mA 3)
  Гистерезис	Программируемый 4)
  Воспроизводимость	≤ 5 % 5) 6)
  Отклонение температуры (от Sr)	± 10 %
  ЭМС	Согласно EN 60947-5-2
  Постоянный ток Ia	≤ 200 mA 7)
  Защита от короткого замыкания	✔
  Защита от инверсии полярности	✔
  Подавление импульса включения	✔
  Ударопрочность и виброустойчивость	100 г/5 мс/500 циклов, 150 г/1 млн циклов, 10...55 Гц, 1 мм/55...500 Гц/60 г
  Диапазон температур при работе	–40 °C ... +75 °C
  Материал корпуса	Нержавеющая сталь, V2A (1.4305)
  Материал, активная поверхность	Пластик, LCP
  Длина корпуса	70 mm
  Полезная длина резьбы	52 mm
  Макс. момент затяжки	Typ. 100 Nm 8)
  № файла UL	E181493
  Точность обучения	+/- 3 % от Sr
  Разрешение, типичное (диапазон)	25 мкм (0 мм ... 6 мм) 75 мкм (6 мм ... 10 мм) 300 мкм (10 мм ... 15 мм)
  Разрешение, максимальное (диапазон)	50 мкм (0 мм ... 6 мм) 150 мкм (6 мм ... 10 мм) 500 мкм (10 мм ... 15 мм)

  • 1) Режим IO-link: 18 В пост. тока... 30 В пост. тока.
  • 2) При Ia max.
  • 3) Без нагрузки.
  • 4) Для соблюдения EN 60947-5-2 гистерезис должен быть установлен приблизительно на 10%.
  • 5) Ub и Ta постоянны.
  • 6) От Sr.
  • 7) 200 мА в общей сложности для обоих переключающих выходов.
  • 8) При применении зубчатой стороны гайки.

• Заданные значения

  Примечание	Заданное значение в цифрах для точки переключения в мм сохранено в датчике
  Заданное значение 1	14 mm
  Заданное значение 2	10 mm
  Заданное значение 3	6 mm
  Заданное значение 4	2 mm

• Коэффициенты редукции

  Нержавеющая сталь (V2A)	Ок. 0,6
  Алюминий (Al)	Ок. 0,2
  Медь (Cu)	Ок. 0,2
  Латунь (Ms)	Ок. 0,2

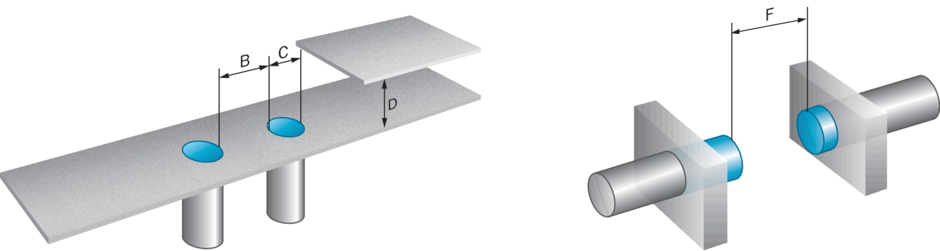

• Указания по установке

  Примечание	Соответствующие графические материалы см. в разд. «Указания по установке»
  B	40 mm
  C	30 mm
  D	45 mm
  F	120 mm

• Классификации

  ECl@ss 5.0	27270101
  ECl@ss 5.1.4	27270101
  ECl@ss 6.0	27270101
  ECl@ss 6.2	27270101
  ECl@ss 7.0	27270101
  ECl@ss 8.0	27270101
  ECl@ss 8.1	27270101
  ECl@ss 9.0	27270101
  ETIM 5.0	EC002714
  ETIM 6.0	EC002714
  UNSPSC 16.0901	39122230

• Smart Task

  Обозначение интеллектуальной задачи	Базовая логика
  Логическая функция	AND OR XOR Гистерезис
  Функция таймера	Задержка включения Задержка выключения Замедление включения и выключения Импульс (One Shot)
  Инвертор	Регулируется
  Частота переключения	SIO Direct: 200 Hz 1) SIO Logic: 200 Hz 2) IOL: 200 Hz 3)
  Дискретный сигнал QL1	Переключающий выход
  Дискретный сигнал QL2	Переключающий выход

  • 1) SIO Direct: работа датчика в стандартном режиме I/O без коммуникации IO-Link и без применения логических и временных параметров датчика (настройка «прямой»/«неактивный»).
  • 2) SIO Logic: работа датчика в стандартном режиме I/O без коммуникации IO-Link. Применение логических и временных параметров датчика, дополнительные функции автоматизации.
  • 3) IOL: работа датчика с полной коммуникацией IO-Link и применением логических, временных параметров и параметров функций автоматизации.

• Интерфейс связи

  Интерфейс связи	IO-Link V1.1
  Коммуникационный интерфейс, детальное описание	COM2 (38,4 kBaud)
  Время цикла	5 ms
  Длина технологических данных	32 Bit
  Структура технологических данных	Бит 0 = дискретный сигнал QL1 Бит 1 = дискретный сигнал QL2 Бит 2 = дискретный сигнал QInt3 Бит 3 = дискретный сигнал QInt4 Бит16 ... 31 = значение расстояния
  Настройки по умолчанию	Точка переключения 1: заданное значение 1 Выход: нормально открытый Конфигурация контакта 2: вход

Показать всё Скрыть всё

Технические чертежи

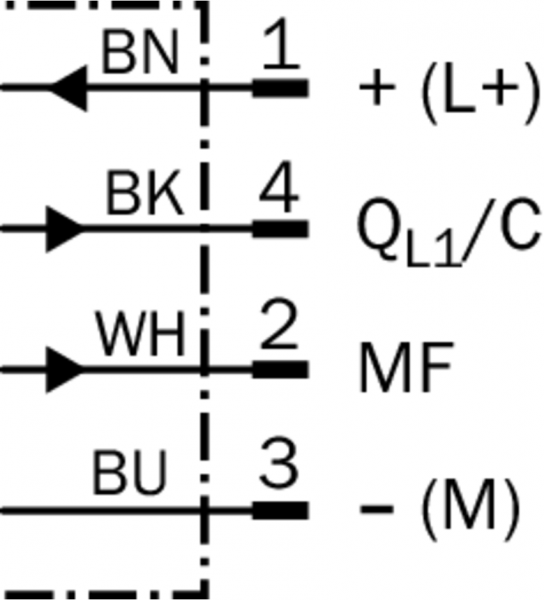

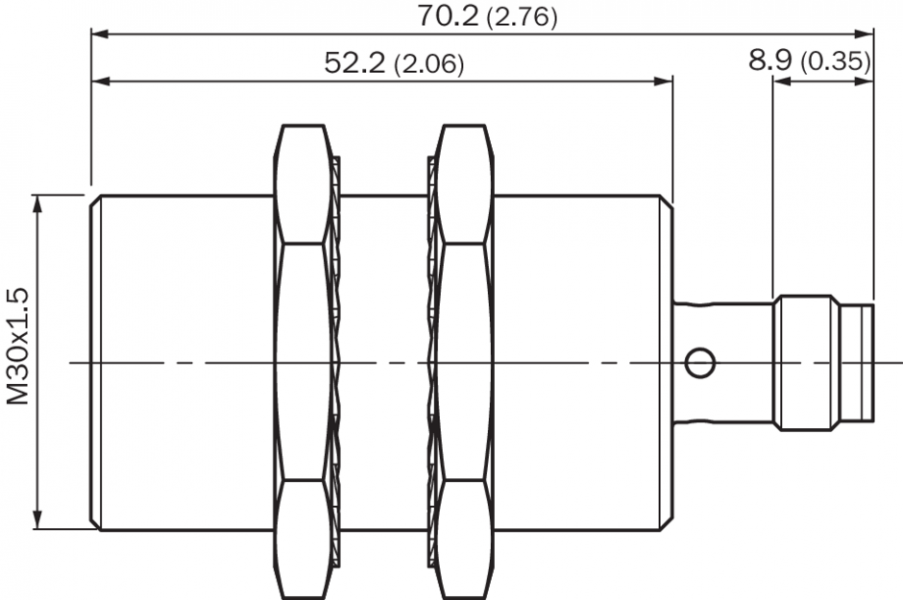

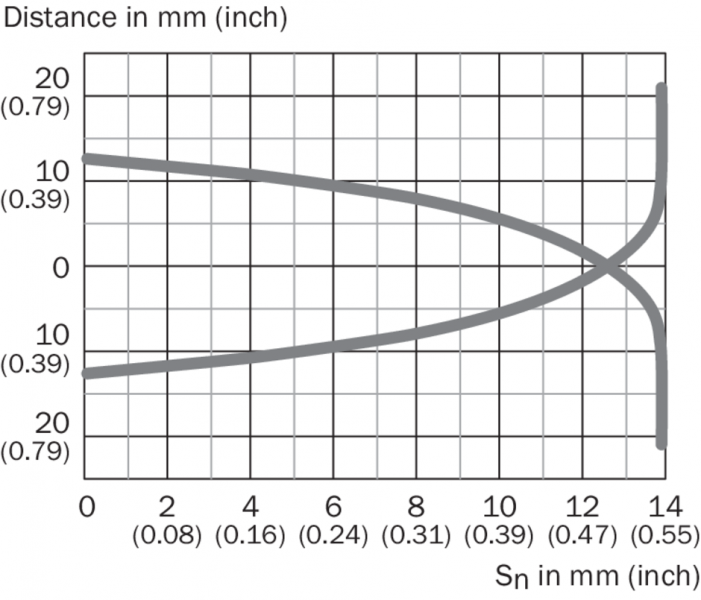

Указания по установке Монтаж заподлицо Схема соединений cd-367 кривая срабатывания Габаритный чертеж IMC30 стандарт, штекер M12, вровень с плоскостью Вид: Галерея Список Показать всё Скрыть всё
