Q1: одна плёнка, Q2: две плёнки, Q1 & Q2: нет плёнки
Переключающий выход
PNP
Функция выхода
Нормально открытый

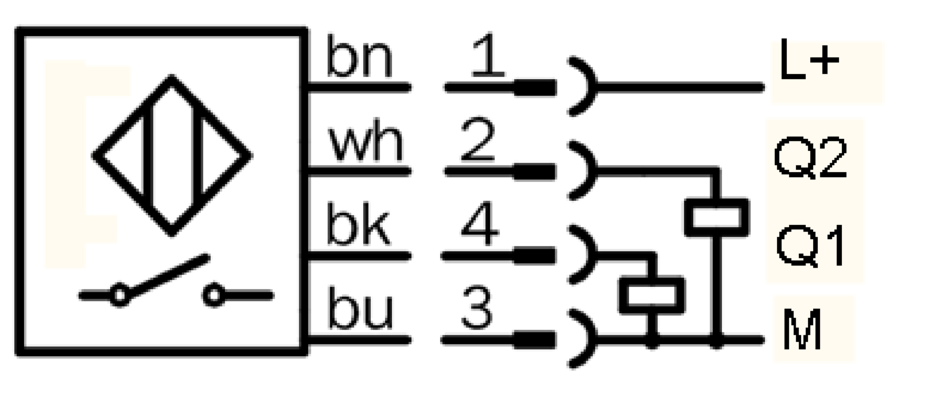

Электрическое исполнение
Пост. ток, 4-проводный
Тип защиты
IP68 3)
IP69K 4)
Особые свойства
Датчик обнаружения двойного листа пленки. Обучение датчика распознаванию различных видов пленки посредством функции Teach через Silink2 Master (1061790).
1) Регулируется.
2) С позолоченными контактами.
3) Согласно EN 60529.
4) Согласно ISO 20653:2013-03.
Механика/электроника
Напряжение питания
10 V DC ... 30 V DC
Остаточная пульсация
≤ 10 %
Падение напряжения
≤ 2 V 1)
Потребление тока
35 mA 2)
Гистерезис
3 % ... 20 %
Воспроизводимость
3) 4)
Отклонение температуры (от Sr)
± 10 %
ЭМС
Согласно EN 60947-5-2
Постоянный ток Ia
200 mA 5)
Защита от короткого замыкания
✔
Защита от инверсии полярности
✔
Подавление импульса включения
✔
Ударопрочность и виброустойчивость
100 г/5 мс/500 циклов, 150 г/1 млн циклов, 10...55 Гц, 1 мм/55...500 Гц/60 г
Диапазон температур при работе
–25 °C ... +75 °C
Материал корпуса
Нержавеющая сталь, V2A (1.4305)
Материал, активная поверхность
Пластик, LCP
Длина корпуса
65 mm
Полезная длина резьбы
48 mm
Макс. момент затяжки
Typ. 32 Nm 6)
№ файла UL
E181493
1) При Ia max.
2) Без нагрузки.
3) Ub и Ta постоянны.
4) От Sr.
5) 200 мА в общей сложности для обоих переключающих выходов.
6) При применении зубчатой стороны гайки.
Коэффициенты редукции
Примечание
Значения являются ориентировочными и могут изменяться
Сталь St37 (Fe)
1
Нержавеющая сталь (V2A)
Ок. 0,8
Алюминий (Al)
Ок. 0,45
Медь (Cu)
Ок. 0,4
Указания по установке
Примечание
Соответствующие графические материалы см. в разд. «Указания по установке»
