Показать всё Скрыть всё

• Характеристики

  Версия	High Density
  Область применения	Industrial
  Исполнение сканера	Ручной сканер для двухмерных кодов
  Источник света	Светодиоды подсветки: видимый красный свет (630 нм) Лазерный целеуказатель: видимый красный свет (630 нм)
  Частота сканирования	60 Hz
  Разрешение кода	≥ 0,07 mm 1) ≥ 0,13 mm 2)
  Расстояние считывания	30 mm ... 160 mm 3)

  • 1) Действительно для Code 39.
  • 2) Действительно для кодов Data-Matrix.
  • 3) Подробности на диаграмме зоны считывания.

• Производительность

  Читаемые структуры кодов	1D, 2D, Stacked
  Виды штрихкода	Code 39, Code 39 Trioptic, Code 32, Code 93, Code 11, Codabar, Code 128, GS1-128 / EAN 128, UPC / EAN / JAN (с дополнением), MSI/Plessey, UK/Plessey, IATA, Interleaved 2 of 5, Standard and Industrial 2 of 5, Matrix 2 of 5, Telepen, GS1 DataBar, Australian Post, China Post, German Post, US Planet, US Postnet, British Post, Intelligent Mail, Japan Post, Korean Post, Dutch KIX Post
  Виды 2D-кодов	Data-Matrix, QR-код, MicroQR-Code, Aztec, MaxiCode
  Виды многоуровневых кодов	PDF417, MicroPDF417, Code 49, Code 16K, Composite, Codablock F

• Интерфейсы

  Ethernet ✔ , TCP/IP Тип интеграции в шину В качестве опции через внешний соединительный модуль CDM + CMF
  PROFINET ✔ Функция PROFINET Dual Port (опционально через внешний модуль промышленной сети CDF600-2)
  EtherCAT® ✔ Тип интеграции в шину В качестве опции через внешний модуль промышленной сети CDF600
  Последовательный ✔ , RS-232 TTL
  PROFIBUS DP ✔ Тип интеграции в шину В качестве опции через внешний модуль промышленной сети CDF600-2
  DeviceNet™ ✔ Тип интеграции в шину В качестве опции через внешний соединительный модуль CDM + CMF
  USB ✔ Функция Подключение клавиатуры, эмуляция COM-порта
  PS/2 ✔ Функция Подключение клавиатуры
  Оптическая индикация	2 LEDs (Рабочее состояние, Подтверждение считывания)
  Акустическая индикация	Бипер, отключаемый
  Вибрация	Да
  Конфигурационное ПО	IDM Setup Tool

• Механика/электроника

  Рабочее напряжение	5 V DC, ± 5 %
  Потребление тока	Работа (вибрация деактивирована): ≤ 285 mA Работа (вибрация активирована): ≤ 335 mA Режим ожидания: ≤ 150 mA
  Цвет корпуса	Синий, серый
  Тип защиты	IP65
  Вес	208 g, без кабеля
  Размеры (Д x Ш x В)	104 mm x 76,3 mm x 176 mm

• Данные окружающей среды

  Ударопрочность	50 проб на падение с высоты 2 м, на бетон
  Диапазон рабочих температур	–20 °C ... +50 °C
  Температура хранения	–40 °C ... +70 °C
  Допустимая относительная влажность воздуха	95 %, без образования конденсата
  Нечувствительность ко внешним источникам света	100.000 lx

• Классификации

  ECl@ss 5.0	27280101
  ECl@ss 5.1.4	27280101
  ECl@ss 6.0	27280101
  ECl@ss 6.2	27280101
  ECl@ss 7.0	27280101
  ECl@ss 8.0	27280101
  ECl@ss 8.1	27280101
  ECl@ss 9.0	27280101
  ETIM 5.0	EC002550
  ETIM 6.0	EC002550
  UNSPSC 16.0901	43211701

Показать всё Скрыть всё

Технические чертежи

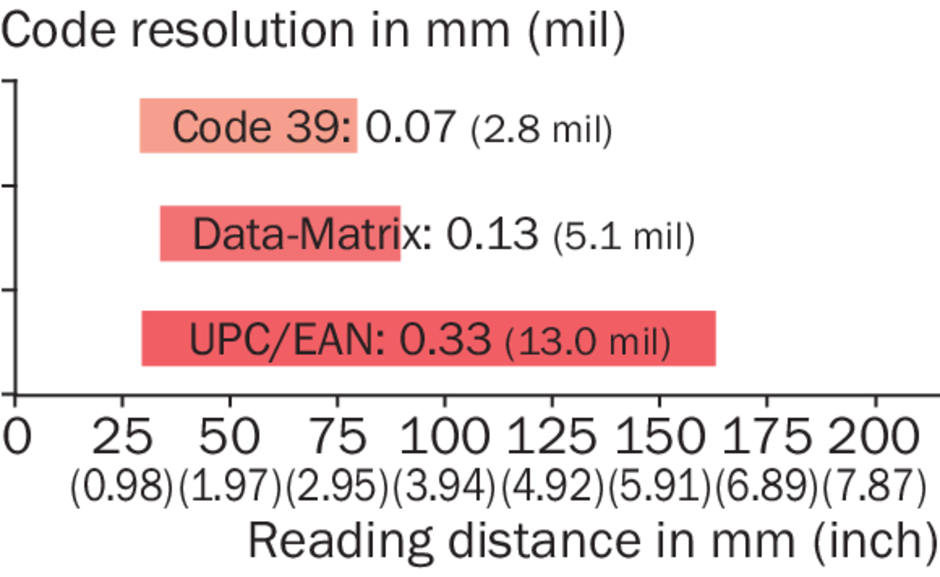

Диаграмма поля считывания IDM2xx-xxxH High Density Вид: Галерея Список Показать всё Скрыть всё
