• Характеристики

  Версия	Standard Range
  Область применения	Industrial
  Исполнение сканера	Ручной сканер для одномерных кодов
  Источник света	Видимый красный свет (630 nm)
  Частота сканирования	≤ 500 Hz
  Разрешение кода	≥ 0,076 mm
  Расстояние считывания	20 mm ... 850 mm 1)

  • 1) Подробности на диаграмме зоны считывания.

• Производительность

  Читаемые структуры кодов	1D
  Виды штрихкода	Codabar, Code 39, Code 32, UPC-A, UPC-E, Standard and Industrial 2 of 5, Interleaved & Matrix 2 of 5, Code 128, UCC/EAN-128, Code 11, Code 93, German ITF Postal Code, Mainland China Postal Code, Telepen, MSI/Plessey, UK/Plessey, Limited/Expanded GS1 DataBar, Code 39 Trioptic, IATA, UPC / EAN / JAN (с дополнением)

• Интерфейсы

  Ethernet ✔ , TCP/IP Тип интеграции в шину В качестве опции через внешний соединительный модуль CDM + CMF
  PROFINET ✔ Функция PROFINET Dual Port (опционально через внешний модуль промышленной сети CDF600-2)
  EtherCAT® ✔ Тип интеграции в шину В качестве опции через внешний модуль промышленной сети CDF600
  Последовательный ✔ , RS-232 TTL
  PROFIBUS DP ✔ Тип интеграции в шину В качестве опции через внешний модуль промышленной сети CDF600-2
  DeviceNet™ ✔ Тип интеграции в шину В качестве опции через внешний соединительный модуль CDM + CMF
  USB ✔ Функция Подключение клавиатуры, эмуляция COM-порта
  PS/2 ✔ Функция Подключение клавиатуры
  Оптическая индикация	2 LEDs (Рабочее состояние, Подтверждение считывания)
  Акустическая индикация	Бипер, отключаемый
  Вибрация	Да
  Конфигурационное ПО	IDM Setup Tool

• Механика/электроника

  Рабочее напряжение	5 V DC, ± 10 %
  Потребление тока	Работа (вибрация активирована): typ. 230 mA Работа (вибрация деактивирована): typ. 180 mA Режим ожидания: typ. 80 mA
  Цвет корпуса	Синий, серый
  Тип защиты	IP65
  Вес	208 g, без кабеля
  Размеры (Д x Ш x В)	104 mm x 76,3 mm x 176 mm

• Данные окружающей среды

  Ударопрочность	50 проб на падение с высоты 2 м, на бетон
  Диапазон рабочих температур	–10 °C ... +50 °C
  Температура хранения	–40 °C ... +70 °C
  Допустимая относительная влажность воздуха	± 95 %, без образования конденсата
  Нечувствительность ко внешним источникам света	100.000 lx

• Общие указания

  Примечание

  Для ввода в эксплуатацию требуется еще один соединительный кабель и, в случае необходимости, блок питания.

• Классификации

  ECl@ss 5.0	27280101
  ECl@ss 5.1.4	27280101
  ECl@ss 6.0	27280101
  ECl@ss 6.2	27280101
  ECl@ss 7.0	27280101
  ECl@ss 8.0	27280101
  ECl@ss 8.1	27280101
  ECl@ss 9.0	27280101
  ETIM 5.0	EC002550
  ETIM 6.0	EC002550
  UNSPSC 16.0901	43211701

Показать всё Скрыть всё

Технические чертежи

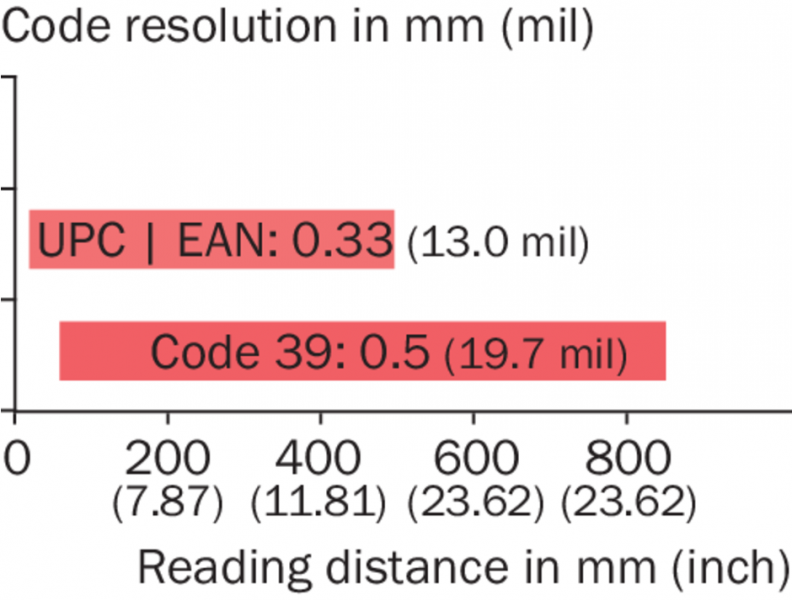

Reading field diagram IDM14x-3xxS Standard Range IDM16x-3xxS Standard Range Вид: Галерея Список Показать всё Скрыть всё
