- Характеристики
| Версия | Standard Range |
| Область применения | General Purpose |

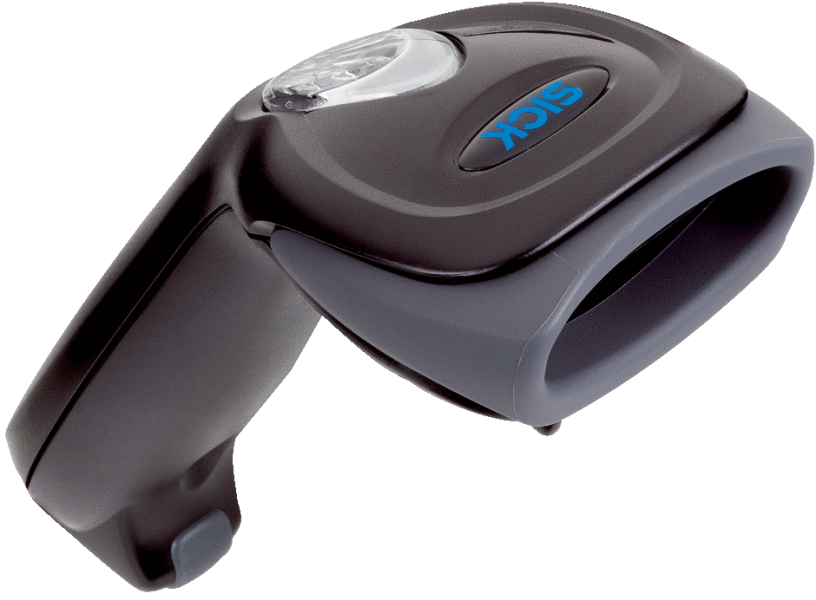

| Исполнение сканера | Ручной сканер для одномерных кодов |
| Источник света | Видимый красный свет (660 nm) |
| Частота сканирования | ≤ 300 Hz |
| Разрешение кода | 0,1 mm |
| Расстояние считывания | 0 mm ... 400 mm 1) |
- Производительность
| Читаемые структуры кодов | 1D |
| Виды штрихкода | Code 39, Code 32, HIBC, Code 93, Code 11, Codabar, Code 128, UCC/EAN-128, UPC-A, UPC-E, MSI/Plessey, UK/Plessey, IATA, Standard and Industrial 2 of 5, Matrix 2 of 5, Interleaved 2 of 5, Mainland China Postal Code, German ITF Postal Code, Telepen, Limited/Expanded GS1 DataBar, Code 39 Trioptic, IATA, UPC / EAN / JAN (с дополнением) |
- Интерфейсы
| Ethernet | ✔ , TCP/IP | | Тип интеграции в шину | В качестве опции через внешний соединительный модуль CDM + CMF |
|
| PROFINET | ✔ | | Функция | PROFINET Dual Port (опционально через внешний модуль промышленной сети CDF600-2) |
|
| EtherCAT® | ✔ | | Тип интеграции в шину | В качестве опции через внешний модуль промышленной сети CDF600 |
|
| Последовательный | ✔ , RS-232 TTL |
|
| PROFIBUS DP | ✔ | | Тип интеграции в шину | В качестве опции через внешний модуль промышленной сети CDF600-2 |
|
| DeviceNet™ | ✔ | | Тип интеграции в шину | В качестве опции через внешний соединительный модуль CDM + CMF |
|
| USB | ✔ | | Функция | Подключение клавиатуры, последовательный USB-порт |
|
| PS/2 | ✔ | | Функция | Подключение клавиатуры |
|
| Оптическая индикация | 1 LED (Подтверждение считывания) |
| Акустическая индикация | Бипер, отключаемый |
| Вибрация | Нет |
| Конфигурационное ПО | IDM Setup Tool |
- Механика/электроника
| Рабочее напряжение | 5 V DC, ± 5 % |
| Потребление тока | Эксплуатация: typ. 170 mA Режим ожидания: typ. 75 mA |
| Цвет корпуса | Черный |
| Тип защиты | IP41 |
| Вес | 106 g |
| Размеры (Д x Ш x В) | 165 mm x 64,7 mm x 38,7 mm |
- Данные окружающей среды
| Ударопрочность | 25 проб на падение с высоты 1,5 м, на бетон |
| Диапазон рабочих температур | –10 °C ... +50 °C |
| Температура хранения | –40 °C ... +70 °C |
| Допустимая относительная влажность воздуха | ± 95 %, без образования конденсата |
| Нечувствительность ко внешним источникам света | 80.000 lx |
- Общие указания
| Примечание | Для ввода в эксплуатацию требуется еще один соединительный кабель и, в случае необходимости, блок питания. |
- Классификации
| ECl@ss 5.0 | 27280101 |
| ECl@ss 5.1.4 | 27280101 |
| ECl@ss 6.0 | 27280101 |
| ECl@ss 6.2 | 27280101 |
| ECl@ss 7.0 | 27280101 |
| ECl@ss 8.0 | 27280101 |
| ECl@ss 8.1 | 27280101 |
| ECl@ss 9.0 | 27280101 |
| ETIM 5.0 | EC002550 |
| ETIM 6.0 | EC002550 |
| UNSPSC 16.0901 | 43211701 |
Показать всё Скрыть всё Технические чертежи

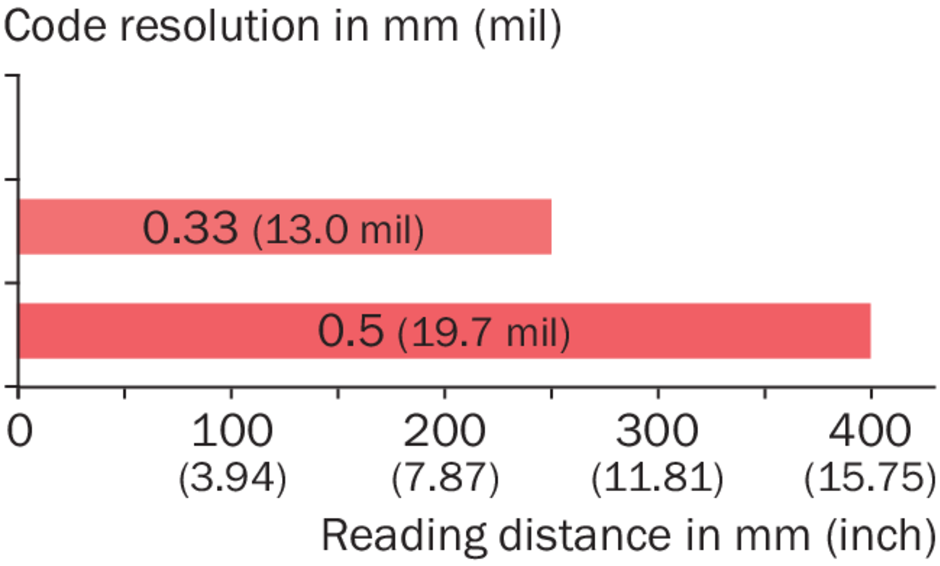

Диаграмма поля считывания IDM120-3 Standard Range
