- Характеристики
| Количество принудительно размыкаемых нормально закрытых контактов | 2 |
| Количество нормально открытых контактов | 1 |
| Частота пускателя | ≤ 3.600 /h |
| Крутящий момент пускателя | ≥ 0,08 Nm |
| Направления вращения | 2 |
| Угол переключения | Регулируется 5° ... 14° |
- Параметры техники безопасности
| Значение B10d | 2 x 106 циклов срабатывания |
| Тип конструкции | Тип конструкции 1 (EN ISO 14119) |
| Степень кодирования пускателя | Незакодированный (EN ISO 14119) |
| Безопасное состояние в случае возникновения ошибки | Выключатель не имеет внутренней функции обнаружения ошибок и в случае неисправности не может перейти в безопасное состояние. Обнаружение ошибок осуществляется с помощью подключенного логического блока, направленного на обеспечение безопасности. |
- Интерфейсы
| Вид подключения | Ввод кабеля, 1 x M16 |
- Электрические данные
| Принцип переключения | Выключатель замедленного действия |
| Категория потребления | AC-15/DC-13 (IEC 60947-5-1) |
| Расчетный рабочий ток (расчетное рабочее напряжение) | 3 A (240 V AC) 2 A (24 V DC) |
| Расчетное напряжение на изоляции Ui | 250 V |
| Максимально допустимое импульсное напряжение Uimp | 2.500 V AC |
| Защита от короткого замыкания | 3 A gG |
| Напряжение переключения | ≥ 5 V DC |
| Ток переключения (напряжение переключения) | ≥ 5 mA (5 V DC) |
- Механические данные
| Вес | 0,17 kg |
| Материал корпуса | Полиэфир, армированный стекловолокном |
| Срок службы механических компонентов | 1 x 106 циклов срабатывания |
- Данные окружающей среды
| Тип защиты | IP67 (IEC 60529) |
| Диапазон рабочих температур | –20 °C ... +80 °C |
| Температура хранения | –20 °C ... +80 °C |
- Классификации
| ECl@ss 5.0 | 27272601 |
| ECl@ss 5.1.4 | 27272601 |
| ECl@ss 6.0 | 27272601 |
| ECl@ss 6.2 | 27272601 |
| ECl@ss 7.0 | 27272601 |
| ECl@ss 8.0 | 27272601 |
| ECl@ss 8.1 | 27272601 |
| ECl@ss 9.0 | 27272601 |
| ETIM 5.0 | EC001829 |
| ETIM 6.0 | EC001829 |
| UNSPSC 16.0901 | 39122205 |
Показать всё Скрыть всё Технические чертежи

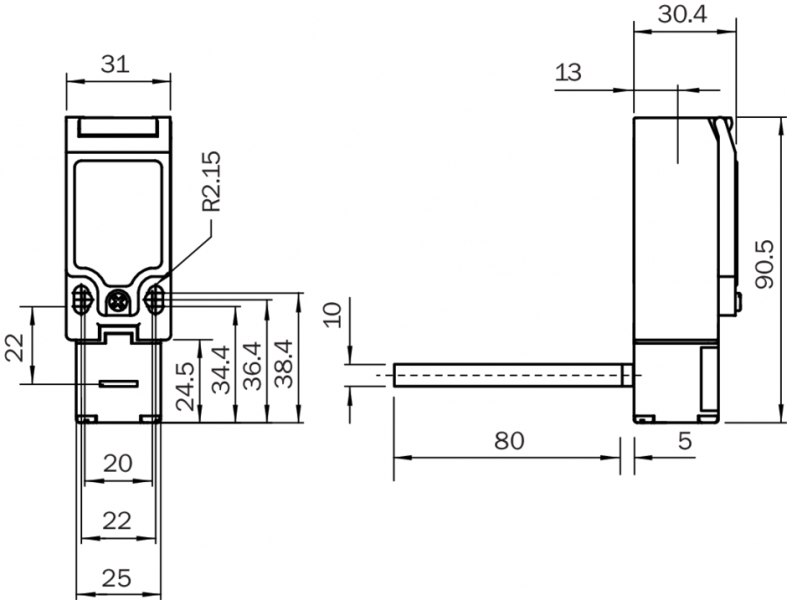

Габаритный чертеж

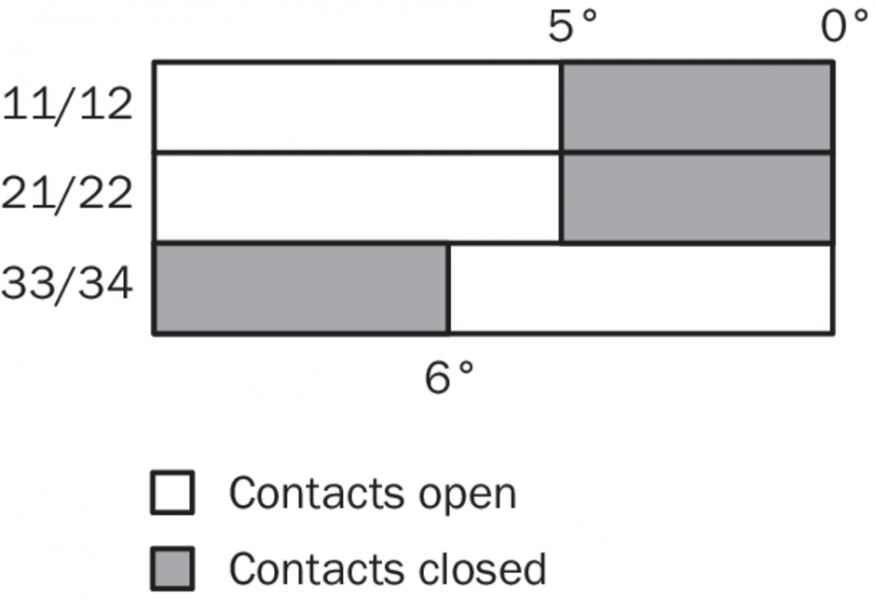

Диаграмма ходов переключения

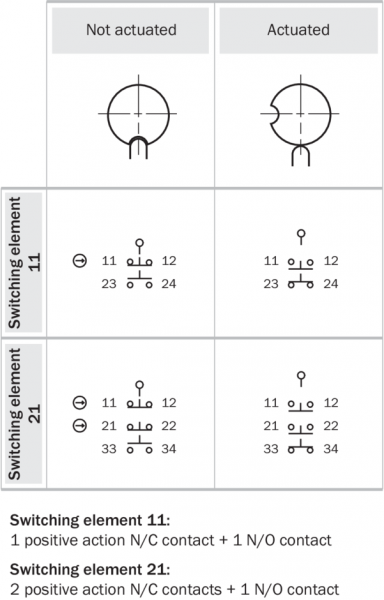

Переключатели

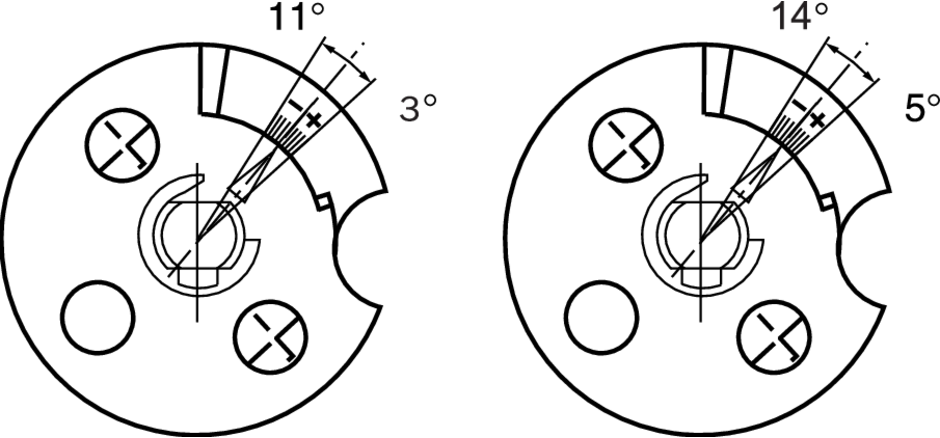

Варианты настройки
