• Характеристики

  Количество принудительно размыкаемых нормально закрытых (замкнутых) контактов контроля запирания	1
  Количество нормально открытых контактов контроля запирания	0
  Количество принудительно размыкаемых нормально закрытых (замкнутых) контактов контроля дверей	2
  Количество нормально открытых контактов контроля дверей	0
  Количество нормально закрытых контактов контроля дверей	0
  Удерживающее усилие Fmax	1.300 N (EN ISO 14119)
  Удерживающее усилие FZh	1.000 N (EN ISO 14119)
  Усилие пускателя	≥ 10 N
  Частота пускателя	≤ 7.000 /h
  Направления включения	4
  Скорость запуска	≤ 20 m/min
  Только для защиты процесса	✔

• Параметры техники безопасности

  Значение B10d	3 x 106 циклов срабатывания (при малой нагрузке)
  Тип конструкции	Тип конструкции 2 (EN ISO 14119)
  Степень кодирования пускателя	Невысокая степень кодирования (EN ISO 14119)
  Безопасное состояние в случае возникновения ошибки	Выключатель не имеет внутренней функции обнаружения ошибок и в случае неисправности не может перейти в безопасное состояние. Обнаружение ошибок осуществляется с помощью подключенного логического блока, направленного на обеспечение безопасности.

• Интерфейсы

  Тип подключения Разъем M12, 8-конт. Flexi-Loop-ready ✔ Сечение провода 0,34 mm² ... 1,5 mm²

• Электрические данные

  Степень загрязнения	3
  Принцип переключения	Выключатель замедленного действия
  Категория потребления	AC-15/DC-13 (IEC 60947-5-1)
  Расчетный рабочий ток (расчетное рабочее напряжение)	1 A (24 V AC) 1 A (24 V DC)
  Расчетное напряжение на изоляции Ui	30 V
  Максимально допустимое импульсное напряжение Uimp	1.500 V AC
  Потребляемая мощность	≤ 8 W
  Защита от короткого замыкания	1 A gG
  Напряжение переключения	≥ 12 V DC
  Ток переключения (напряжение переключения)	≥ 1 mA (24 V DC)
  Рабочее напряжение магнита	(20,4 V DC ... 26,4 V DC)
  Продолжительность включения	100 %
  Принцип запирания	Принцип нормально разомкнутой цепи

• Механические данные

  Вес	0,5 kg
  Материал корпуса	Термопласт, армированный стекловолокном
  Срок службы механических компонентов	1 x 106 циклов срабатывания

• Данные окружающей среды

  Тип защиты	IP67 (IEC 60529)
  Диапазон рабочих температур	–20 °C ... +55 °C
  Температура хранения	–20 °C ... +55 °C

• Классификации

  ECl@ss 5.0	27272603
  ECl@ss 5.1.4	27272603
  ECl@ss 6.0	27272603
  ECl@ss 6.2	27272603
  ECl@ss 7.0	27272603
  ECl@ss 8.0	27272603
  ECl@ss 8.1	27272603
  ECl@ss 9.0	27272603
  ETIM 5.0	EC002593
  ETIM 6.0	EC002593
  UNSPSC 16.0901	39122205

Показать всё Скрыть всё

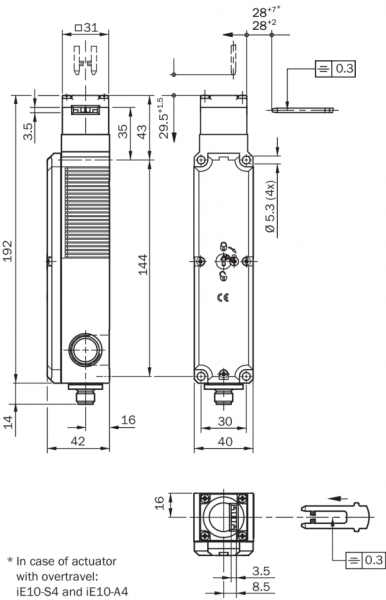

Технические чертежи

датчик Вид: Галерея Список Показать всё Скрыть всё
