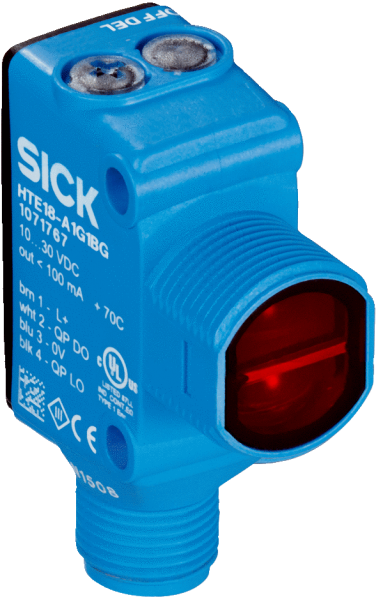

• Характеристики

  Принцип датчика/ обнаружения	Датчик с отражением от объекта, энергетический
  Размеры (Ш x В x Г)	16,2 mm x 48,5 mm x 31,8 mm
  Форма корпуса (выход света)	Гибридный
  Диаметр резьбы (корпус)	M18
  Дистанция работы, макс.	5 mm ... 1.000 mm 1)
  Расстояние срабатывания	10 mm ... 250 mm 2)
  Вид излучения	Инфракрасный свет
  Источник света	Светодиод 3)
  Размеры светового пятна (расстояние)	Ø 110 mm (800 mm)
  Длина волны	850 nm
  Настройка	Потенциометр (Чувствительность)
  Особые свойства	Индикация силы сигнала

  • 1) Белый объект — объект с коэффициентом диффузного отражения 90 % (на основе стандарта белого, DIN 5033).
  • 2) Распознаваемый объект с коэффициентом диффузного отражения 6 % (на основе стандарта черного, DIN 5033).
  • 3) Средний срок службы: 100 000 ч при TU = +25 °C.

• Механика/электроника

  Напряжение питания	10 V DC ... 30 V DC 1)
  Остаточная пульсация	< 5 Vss 2)
  Потребление тока	≤ 20 mA 3)
  Переключающий выход	PNP, NPN 4)
  Тип переключения	СВЕТЛО 4)
  Выходной ток Iмакс.	≤ 100 mA
  Оценка	≤ 0,5 ms 5)
  Частота переключения	1.000 Hz 6)
  Тип подключения	Разъем M12, 4-конт.
  Схемы защиты	A 7) B 8) D 9)
  Класс защиты	III 10)
  Вес	18 g
  Материал корпуса	Пластик, VISTAL®
  Материал, оптика	Пластик, PMMA
  Тип защиты	IP67 IP69K
  ЭМС	EN 60947-5-2 11)
  Диапазон температур при работе	–40 °C ... +70 °C
  Диапазон температур при хранении	–40 °C ... +75 °C
  № файла UL	E189383

  • 1) Предельные значения при работе в защищенной от короткого замыкания сети макс. 8 А.
  • 2) Не допускается превышение или занижение допуска Uv.
  • 3) Без индикации силы сигнала и нагрузки.
  • 4) Q1 = PNP, Q2 = NPN.
  • 5) Продолжительность сигнала при омической нагрузке.
  • 6) При соотношении светло/темно 1:1.
  • 7) А = подключения UV с защитой от переполюсовки.
  • 8) B = входы и выходы с защитой от инверсии полярности.
  • 9) D = выходы с защитой от короткого замыкания.
  • 10) Расчетное напряжение: 50 В пост. тока.
  • 11) Датчик соответствуют требованиям защиты от излучаемых помех (ЭМС) для промышленной зоны (класс помехозащищенности A). При использовании в жилой зоне прибор может стать источником радиопомех.

• Классификации

  ECl@ss 5.0	27270903
  ECl@ss 5.1.4	27270903
  ECl@ss 6.0	27270903
  ECl@ss 6.2	27270903
  ECl@ss 7.0	27270903
  ECl@ss 8.0	27270903
  ECl@ss 8.1	27270903
  ECl@ss 9.0	27270903
  ETIM 5.0	EC001821
  ETIM 6.0	EC001821
  UNSPSC 16.0901	39121528

Показать всё Скрыть всё

Технические чертежи

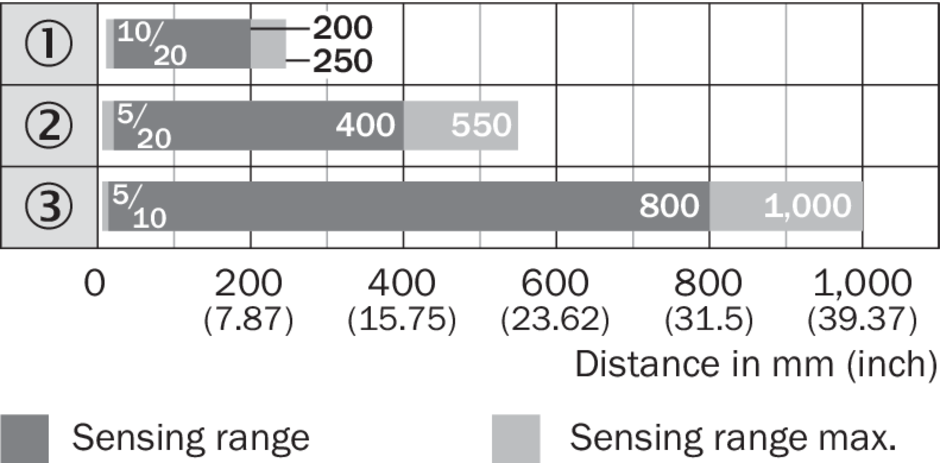

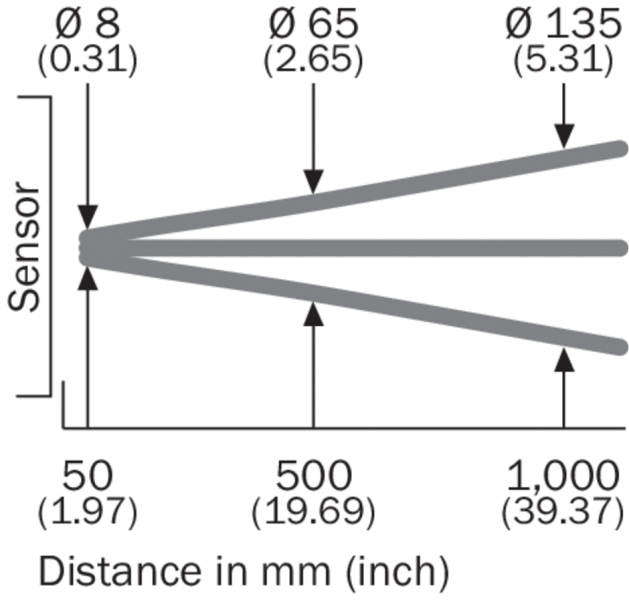

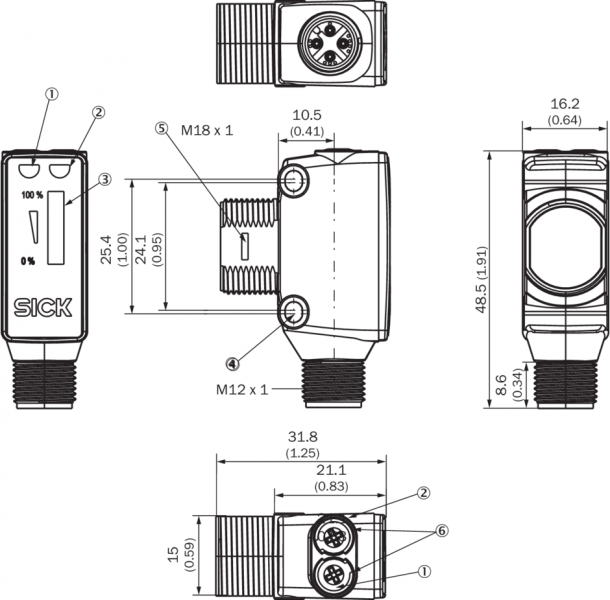

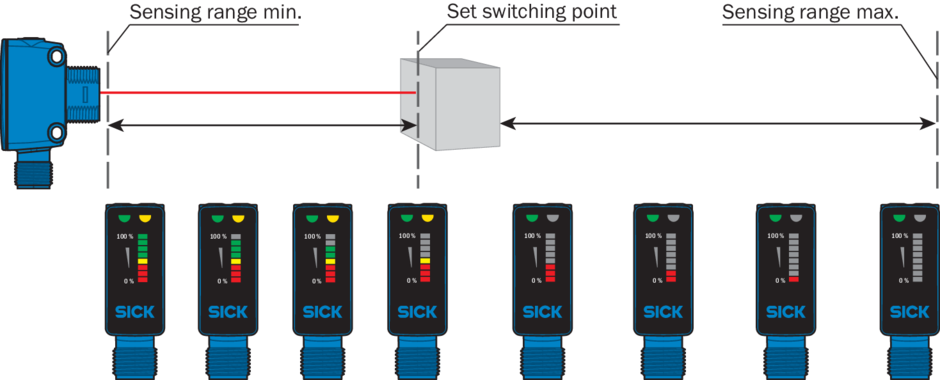

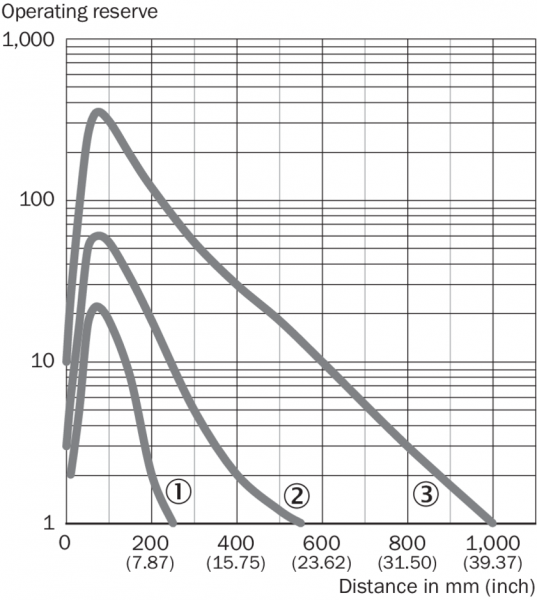

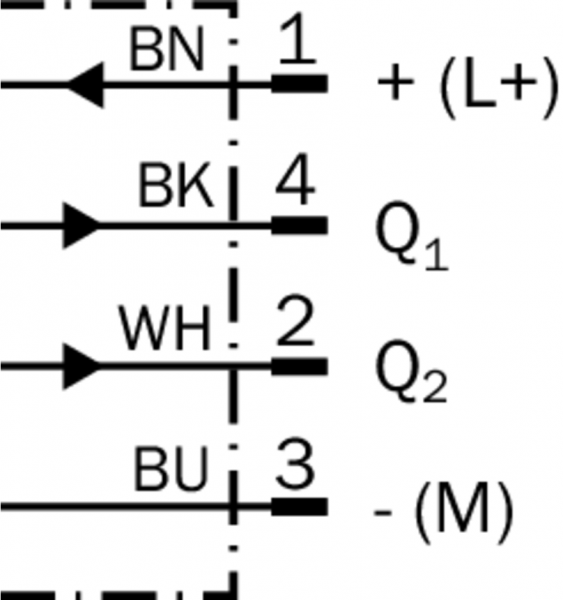

Схема соединений cd-243 Характеристика Инфракрасный свет Размер светового пятна Инфракрасный свет Диаграмма расстояний срабатывания Инфракрасный свет Функции Габаритный чертеж H18, DC, штекер M12 Вид: Галерея Список Показать всё Скрыть всё
