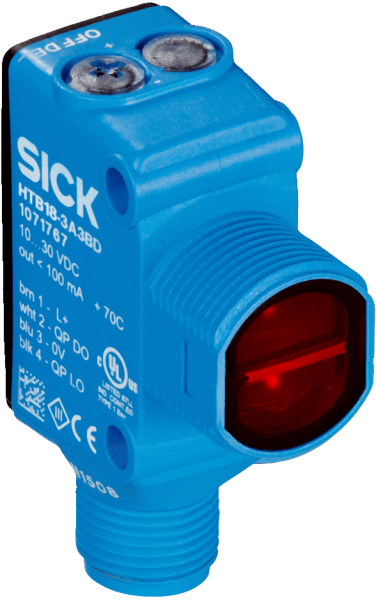

• Характеристики

  Принцип датчика/ обнаружения	Датчик с отражением от объекта, Подавление заднего фона
  Размеры (Ш x В x Г)	16,2 mm x 48,5 mm x 31,8 mm
  Форма корпуса (выход света)	Гибридный
  Диаметр резьбы (корпус)	M18
  Дистанция работы, макс.	5 mm ... 100 mm 1)
  Расстояние срабатывания	5 mm ... 100 mm 2)
  Вид излучения	Видимый красный свет
  Источник света	Светодиод PinPoint 3)
  Размеры светового пятна (расстояние)	Ø 7 mm (300 mm)
  Длина волны	631 nm
  Настройка	Отсутствует
  Особые свойства	Расстояние срабатывания по умолчанию: 100 мм Индикация силы сигнала

  • 1) Белый объект — объект с коэффициентом диффузного отражения 90 % (на основе стандарта белого, DIN 5033).
  • 2) Распознаваемый объект с коэффициентом диффузного отражения 6 % (на основе стандарта черного, DIN 5033).
  • 3) Средний срок службы: 100 000 ч при TU = +25 °C.

• Механика/электроника

  Напряжение питания	10 V DC ... 30 V DC 1) 2)
  Остаточная пульсация	< 5 Vss 3)
  Потребление тока	≤ 20 mA 4)
  Переключающий выход	NPN 5)
  Функция выходного сигнала	Комплементарный
  Тип переключения	СВЕТЛО/ТЕМНО 5)
  Выходной ток Iмакс.	≤ 100 mA
  Оценка	≤ 0,5 ms 6)
  Частота переключения	1.000 Hz 7)
  Тип подключения	Разъем M12, 4-конт.
  Схемы защиты	A 8) B 9) D 10)
  Класс защиты	III 11)
  Вес	18 g
  Материал корпуса	Пластик, VISTAL®
  Материал, оптика	Пластик, PMMA
  Тип защиты	IP67 IP69K
  Диапазон температур при работе	–40 °C ... +65 °C
  Диапазон температур при хранении	–40 °C ... +75 °C
  № файла UL	E189383

  • 1) Свыше Tu 55 °C, макс. напряжение = 24 В и макс. ток = 50 мА.
  • 2) Предельные значения при работе в защищенной от короткого замыкания сети макс. 8 А.
  • 3) Не допускается превышение или занижение допуска Uv.
  • 4) Без индикации силы сигнала и нагрузки.
  • 5) Q1 = активация при наличии отраженного света, Q2 = активация при отсутствии отраженного света.
  • 6) Продолжительность сигнала при омической нагрузке.
  • 7) При соотношении светло/темно 1:1.
  • 8) А = подключения UV с защитой от переполюсовки.
  • 9) B = входы и выходы с защитой от инверсии полярности.
  • 10) D = выходы с защитой от короткого замыкания.
  • 11) Расчетное напряжение: 50 В пост. тока.

• Классификации

  ECl@ss 5.0	27270904
  ECl@ss 5.1.4	27270904
  ECl@ss 6.0	27270904
  ECl@ss 6.2	27270904
  ECl@ss 7.0	27270904
  ECl@ss 8.0	27270904
  ECl@ss 8.1	27270904
  ECl@ss 9.0	27270904
  ETIM 5.0	EC002719
  ETIM 6.0	EC002719
  UNSPSC 16.0901	39121528

Показать всё Скрыть всё

Технические чертежи

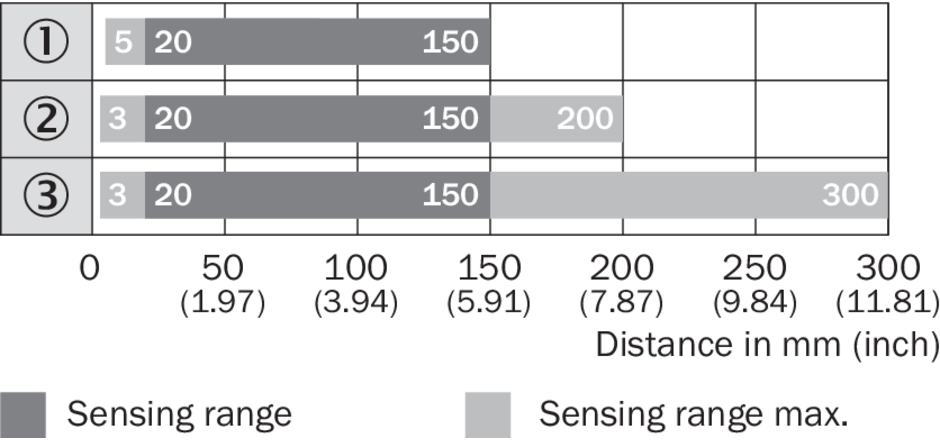

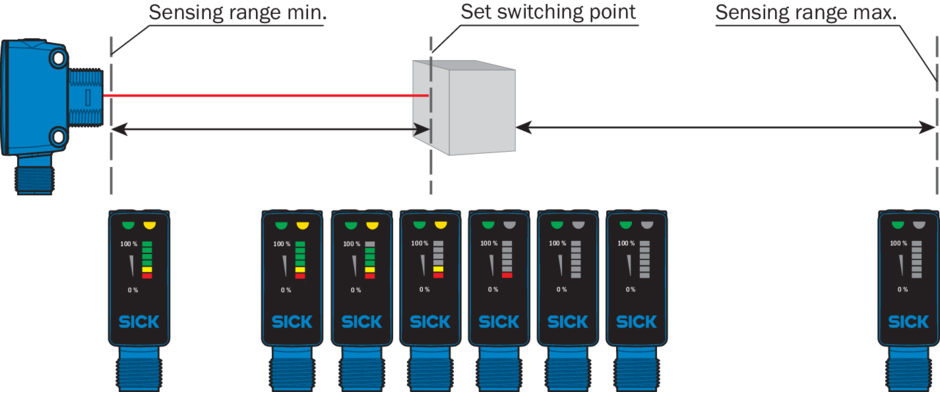

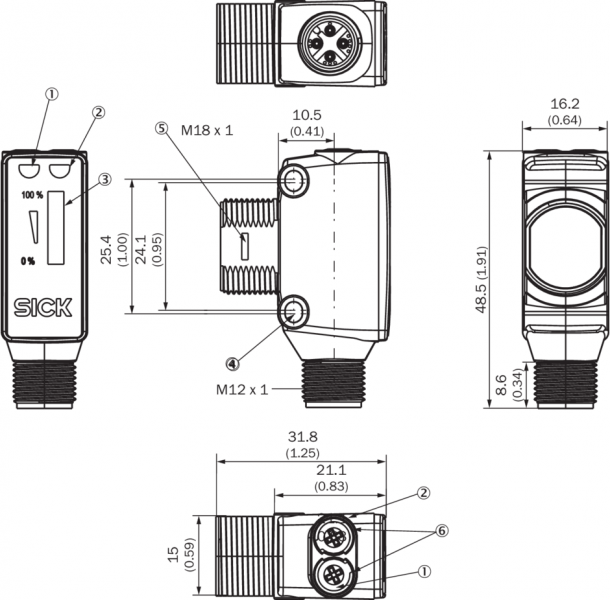

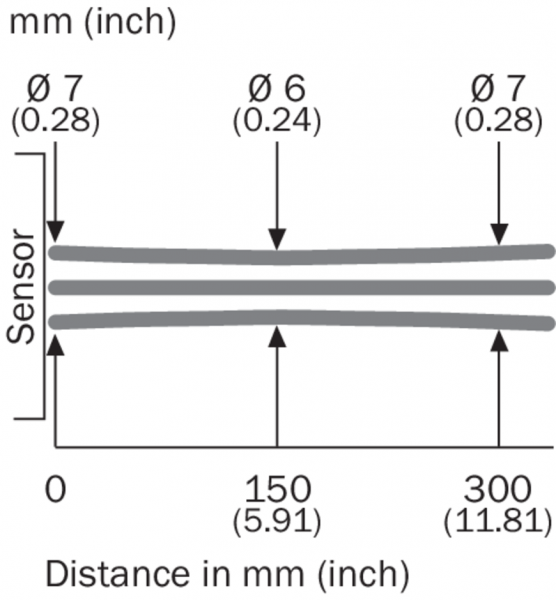

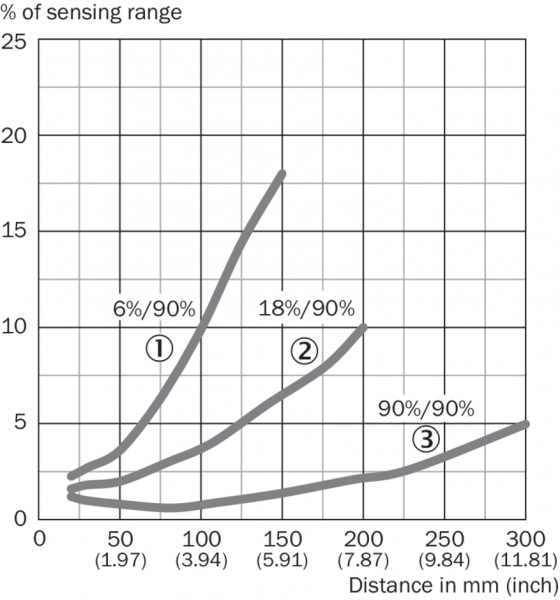

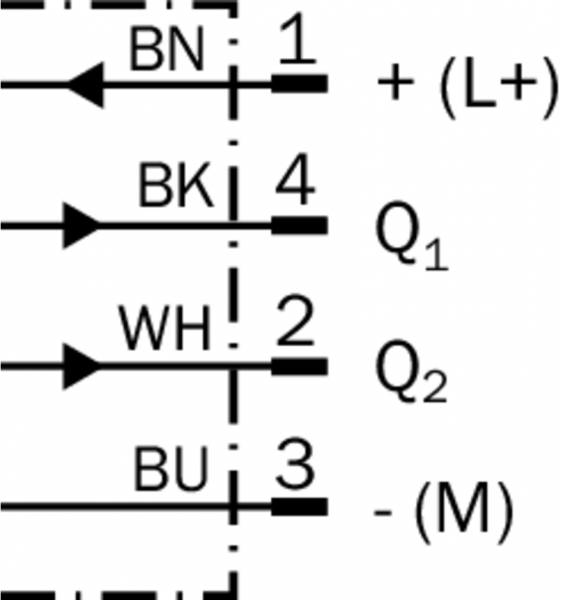

Схема соединений cd-243 Характеристика Размер светового пятна Диаграмма расстояний срабатывания Функции Габаритный чертеж H18, DC, штекер M12 Вид: Галерея Список Показать всё Скрыть всё
