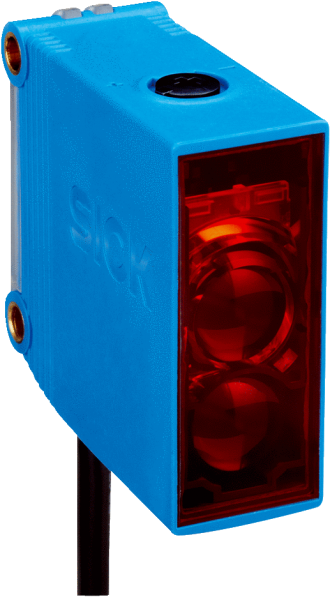

  Принцип датчика/ обнаружения	Датчик с отражением от объекта, Подавление заднего фона
  Размеры (Ш x В x Г)	20 mm x 50 mm x 51,5 mm
  Форма корпуса (выход света)	Прямоугольный
  Дистанция работы, макс.	20 mm ... 950 mm 1)
  Вид излучения	Видимый красный свет
  Источник света	Светодиод PinPoint 2)
  Размеры светового пятна (расстояние)	Ø 8 mm (700 mm)
  Длина волны	625 nm
  Настройка	Потенциометр, 5 оборотов

  • 1) Белый объект — объект с коэффициентом диффузного отражения 90 % (на основе стандарта белого, DIN 5033).
  • 2) Средний срок службы: 100 000 ч при TU = +25 °C.

• Механика/электроника

  Напряжение питания	24 V AC/DC ... 240 V AC/DC 1)
  Остаточная пульсация	± 5 Vss 2)
  Потребляемая мощность	≤ 2,5 VA
  Переключающий выход	Реле, SPDT, электрически изолированный 3)
  Макс. мощность переключения (ток/напряжение)	0,11 A (250 V DC) 3 A (30 V DC) 3 A (250 V AC)
  Оценка	≤ 10 ms
  Частота переключения	20 Hz 4)
  Тип подключения	Кабель, 5-жильный, 2 m 5)
  Материал кабеля	PVC
  Сечение провода	0,25 mm²
  Схемы защиты	C 6)
  Класс защиты	II 7)
  Вес	115 g
  Излучение помех	EN 61000-6-3 (2011-09) 8)
  Материал корпуса	Пластик, ABS/PMMA
  Тип защиты	IP67
  Реле, циклы переключения, мин.	100 000 циклов (3 A)
  Категория потребления	Перем. ток — 15, пост. ток — 13, согласно EN 60947-1
  ЭМС	EN 60947-5-2
  Диапазон температур при работе	–30 °C ... +60 °C 9)
  Диапазон температур при хранении	–40 °C ... +70 °C
  № файла UL	NRKH.E348498 & NRKH7.E348498
  Прочие стандарты	UL325 10)

  • 1) +- 10 %.
  • 2) Не допускается превышение или занижение допуска Uv.
  • 3) При индуктивной или емкостной нагрузке предусмотреть необходимое искрогашение.
  • 4) При соотношении светло/темно 1:1.
  • 5) Запрещается деформировать кабель ниже 0 °C.
  • 6) C = подавление импульсных помех.
  • 7) Расчетное напряжение: 250 В перем. тока.
  • 8) При питании от постоянного тока длина кабелей между источником питания и датчиком должна быть меньше 30 м.
  • 9) UL: 0 °C ... +50 °C.
  • 10) Отвечает требованиям согласно UL325, если используется внешний защитный корпус (например, BEF-G10WSG, 2071960).

• Классификации

  ECl@ss 5.0	27270904
  ECl@ss 5.1.4	27270904
  ECl@ss 6.0	27270904
  ECl@ss 6.2	27270904
  ECl@ss 7.0	27270904
  ECl@ss 8.0	27270904
  ECl@ss 8.1	27270904
  ECl@ss 9.0	27270904
  ETIM 5.0	EC002719
  ETIM 6.0	EC002719
  UNSPSC 16.0901	39121528

Показать всё Скрыть всё

Технические чертежи

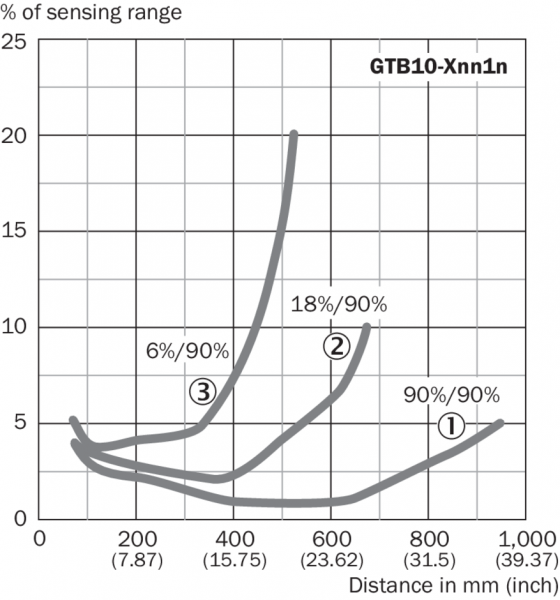

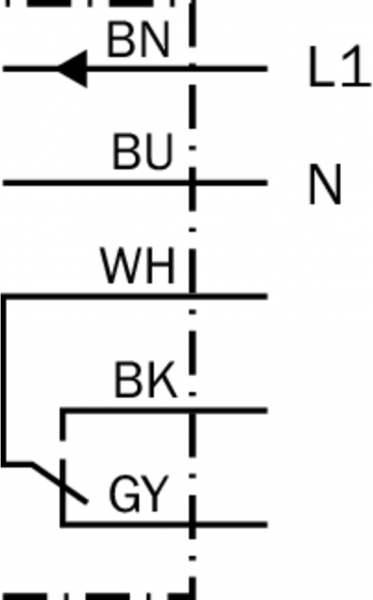

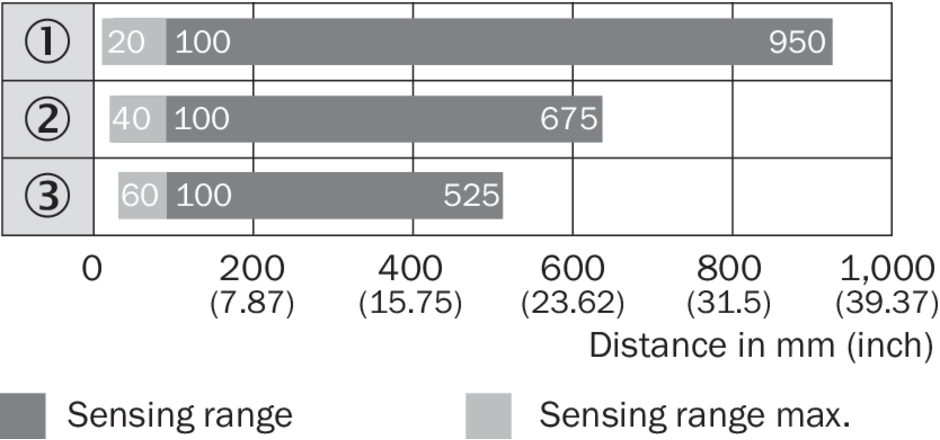

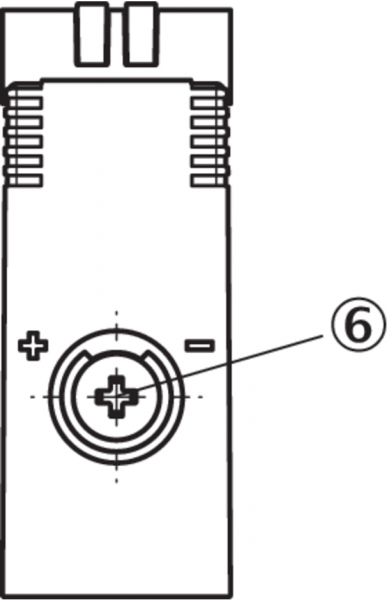

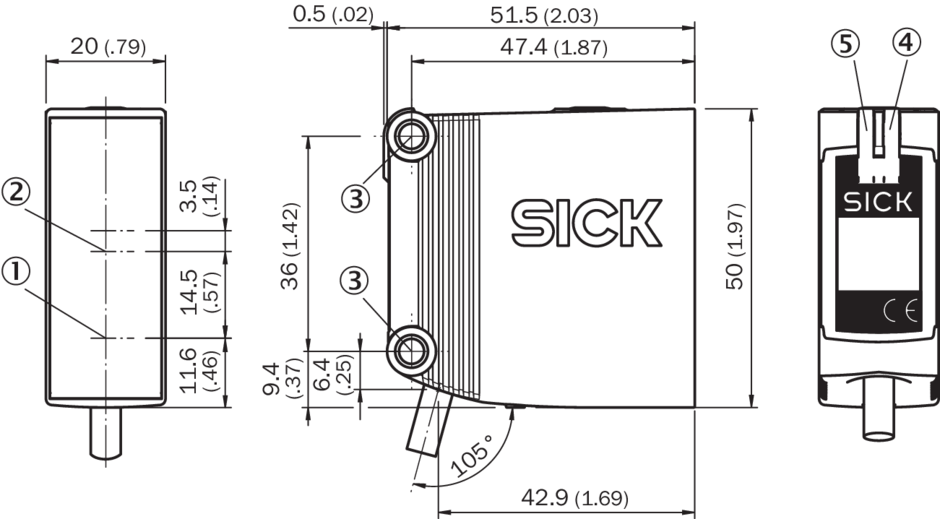

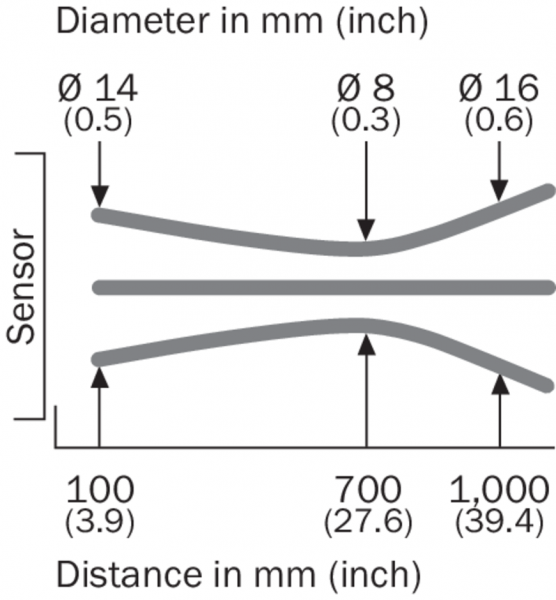

Опции настройки Схема соединений cd-163 Характеристика GTB10, красный свет Размер светового пятна Диаграмма расстояний срабатывания GTB10, красный свет Габаритный чертеж GTB10, AC/DC, кабель Вид: Галерея Список Показать всё Скрыть всё
