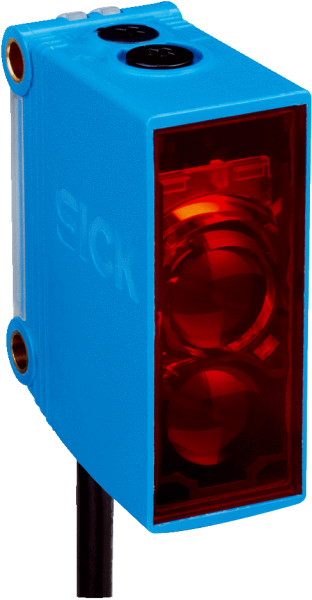

  Принцип датчика/ обнаружения	Датчик с отражением от объекта, Подавление заднего фона
  Размеры (Ш x В x Г)	20 mm x 50 mm x 39 mm
  Форма корпуса (выход света)	Прямоугольный
  Дистанция работы, макс.	20 mm ... 950 mm 1)
  Вид излучения	Видимый красный свет
  Источник света	Светодиод PinPoint 2)
  Размеры светового пятна (расстояние)	Ø 8 mm (700 mm)
  Длина волны	625 nm
  Настройка	Потенциометр, 5 оборотов

  • 1) Белый объект — объект с коэффициентом диффузного отражения 90 % (на основе стандарта белого, DIN 5033).
  • 2) Средний срок службы: 100 000 ч при TU = +25 °C.

• Механика/электроника

  Напряжение питания	10 V DC ... 30 V DC 1)
  Остаточная пульсация	± 5 Vss 2)
  Потребление тока	≤ 20 mA
  Переключающий выход	PNP
  Тип переключения	СВЕТЛО/ТЕМНО
  Тип переключения по выбору	Выбирается, через переключатель СВЕТЛО/ТЕМНО (L/D)
  Выходной ток Iмакс.	≤ 100 mA
  Оценка	≤ 500 µs 3)
  Частота переключения	1.000 Hz 4)
  Тип подключения	Кабель, 3-жильный, 5 m 5)
  Материал кабеля	PVC
  Сечение провода	0,14 mm²
  Схемы защиты	A 6) B 7) C 8) D 9)
  Класс защиты	III
  Вес	180 g
  Материал корпуса	Пластик, ABS/PMMA
  Тип защиты	IP67
  ЭМС	EN 60947-5-2
  Диапазон температур при работе	–30 °C ... +60 °C
  Диапазон температур при хранении	–40 °C ... +70 °C
  № файла UL	NRKH.E348498 & NRKH7.E348498
  Прочие стандарты	UL325 10)

  • 1) Предельные значения при работе в защищенной от короткого замыкания сети макс. 8 А.
  • 2) Не допускается превышение или занижение допуска Uv.
  • 3) Продолжительность сигнала при омической нагрузке.
  • 4) При соотношении светло/темно 1:1.
  • 5) Запрещается деформировать кабель ниже 0 °C.
  • 6) А = подключения UV с защитой от переполюсовки.
  • 7) B = входы и выходы с защитой от инверсии полярности.
  • 8) C = подавление импульсных помех.
  • 9) D = выходы с защитой от короткого замыкания.
  • 10) Отвечает требованиям согласно UL325, если используется внешний защитный корпус (например, BEF-G10WSG, 2071960).

• Классификации

  ECl@ss 5.0	27270904
  ECl@ss 5.1.4	27270904
  ECl@ss 6.0	27270904
  ECl@ss 6.2	27270904
  ECl@ss 7.0	27270904
  ECl@ss 8.0	27270904
  ECl@ss 8.1	27270904
  ECl@ss 9.0	27270904
  ETIM 5.0	EC002719
  ETIM 6.0	EC002719
  UNSPSC 16.0901	39121528

Показать всё Скрыть всё

Технические чертежи

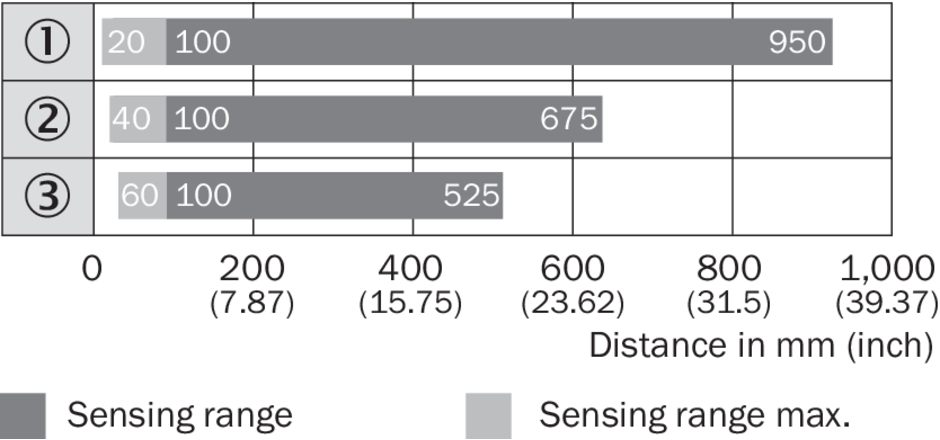

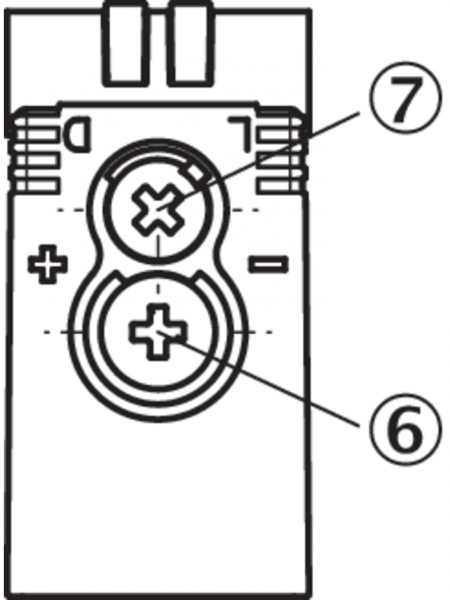

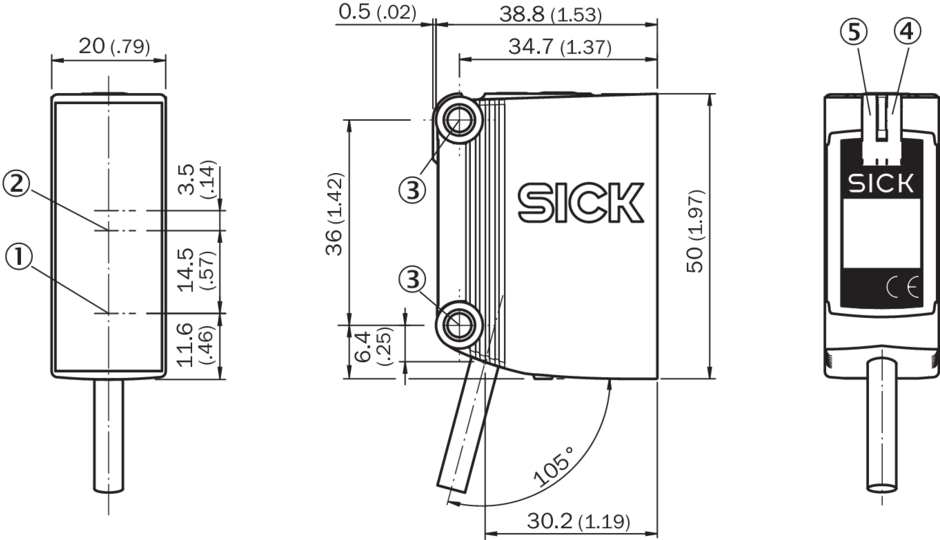

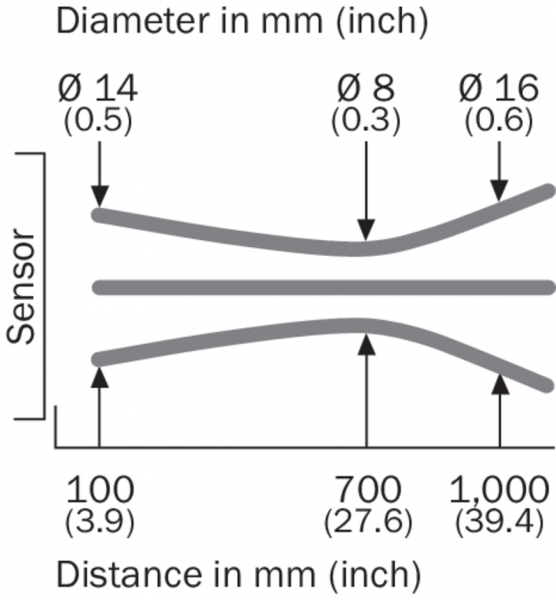

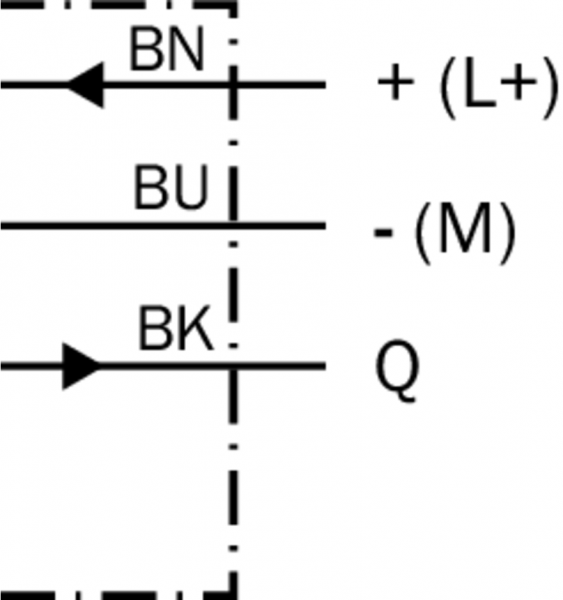

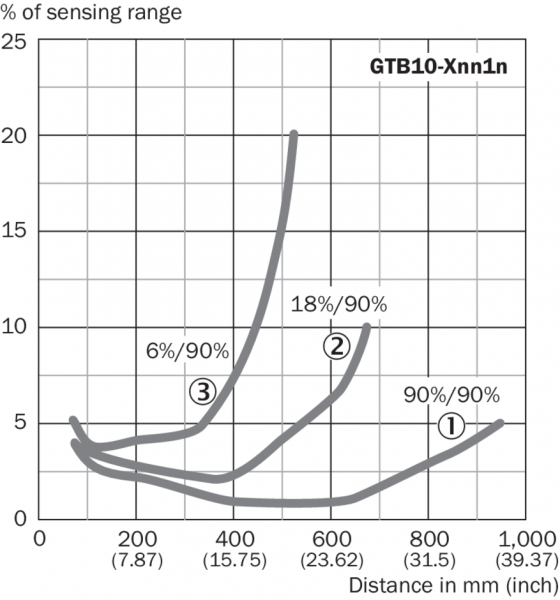

Опции настройки GTB10, GTE10, GL10G, DC схема соединений Характеристика GTB10, красный свет Размер светового пятна Диаграмма расстояний срабатывания GTB10, красный свет Габаритный чертеж GTB10, DC, кабель Вид: Галерея Список Показать всё Скрыть всё
