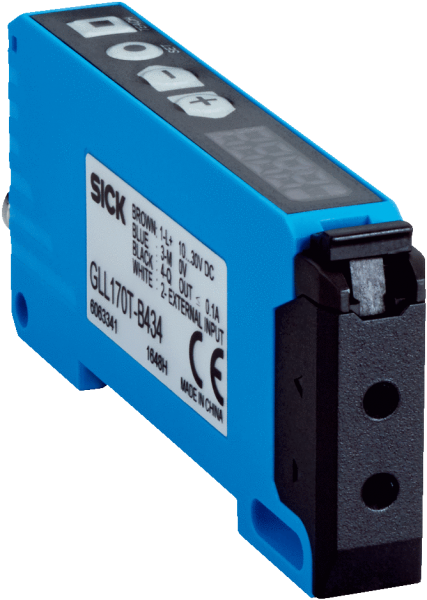

• Характеристики

  Тип устройства	Автономный режим работы
  Принцип датчика/ обнаружения	Оптоволоконный фотоэлектрический датчик
  Размеры (Ш x В x Г)	10 mm x 31,7 mm x 72,5 mm
  Форма корпуса (выход света)	Прямоугольный
  Дистанция работы, макс.	0 mm ... 400 mm, Система отражения от объекта 1) 2) 0 mm ... 1.320 mm, Система на пересечение луча 3)
  Расстояние срабатывания	0 mm ... 350 mm, Система отражения от объекта 1) 2) 0 mm ... 1.100 mm, Система на пересечение луча 3)
  Вид излучения	Видимый красный свет
  Источник света	Светодиод 4)
  Длина волны	632 nm
  Настройка	Кнопка настройки Кабель UFnext - Кнопки «плюс» и «минус»
  Тип времени	Задержка включения Задержка выключения Односигнальное Без задержки времени
  Время задержки	Программируемый, 0 ms, 9.999 ms
  Индикация	Дисплей
  Дисплей	Светодиоды состояния, 4-значный цифровой дисплей, выбор индикации между процентным значением, абсолютным цифровым значением и шкальным индикатором / отображением параметров

  • 1) Белый объект — объект с коэффициентом диффузного отражения 90 % (на основе стандарта белого, DIN 5033).
  • 2) LL3-DK06.
  • 3) LL3-TB02.
  • 4) Средний срок службы: 100 000 ч при TU = +25 °C.

• Механика/электроника

  Напряжение питания	10 V DC ... 30 V DC 1)
  Остаточная пульсация	≤ 10 % 2)
  Потребление тока	≤ 40 mA 3)
  Переключающий выход	PNP, NPN, выбирается через меню
  Количество переключающих выходов	1
  Тип переключения	СВЕТЛО/ТЕМНО
  Тип переключения по выбору	Выбирается через меню
  Выходной ток Iмакс.	≤ 100 mA
  Оценка	≤ 250 µs 4) ≤ 50 µs, выбирается через меню 4)
  Частота переключения	2 kHz 10 kHz
  Вход	Калибровочный ввод
  Тип подключения	Разъем M8, 3-конт.
  Материал кабеля	PVC
  Сечение провода	0,2 mm²
  Диаметр провода	3,8 mm
  Схемы защиты	A 5) B 6) C 7) D 8)
  Класс защиты	III
  Вес	22 g
  Материал корпуса	Пластик, PC/POM
  Макс. момент затяжки	0,5 Nm
  Тип защиты	IP66 9)
  Диапазон температур при работе	–25 °C ... +55 °C
  Диапазон температур при хранении	–40 °C ... +70 °C
  № файла UL	NRKH2.E300503 & NRKH8.E300503

  • 1) Предельные значения.
  • 2) Не допускается превышение или занижение допуска Uv.
  • 3) Без нагрузки.
  • 4) Продолжительность сигнала при омической нагрузке.
  • 5) А = подключения UV с защитой от переполюсовки.
  • 6) B = входы и выходы с защитой от инверсии полярности.
  • 7) C = подавление импульсных помех.
  • 8) D = выходы с защитой от короткого замыкания.
  • 9) При правильно вставленных оптоволоконных кабелях LL3.

• Классификации

  ECl@ss 5.0	27270905
  ECl@ss 5.1.4	27270905
  ECl@ss 6.0	27270905
  ECl@ss 6.2	27270905
  ECl@ss 7.0	27270905
  ECl@ss 8.0	27270905
  ECl@ss 8.1	27270905
  ECl@ss 9.0	27270905
  ETIM 5.0	EC002651
  ETIM 6.0	EC002651
  UNSPSC 16.0901	39121528

Показать всё Скрыть всё

Технические чертежи

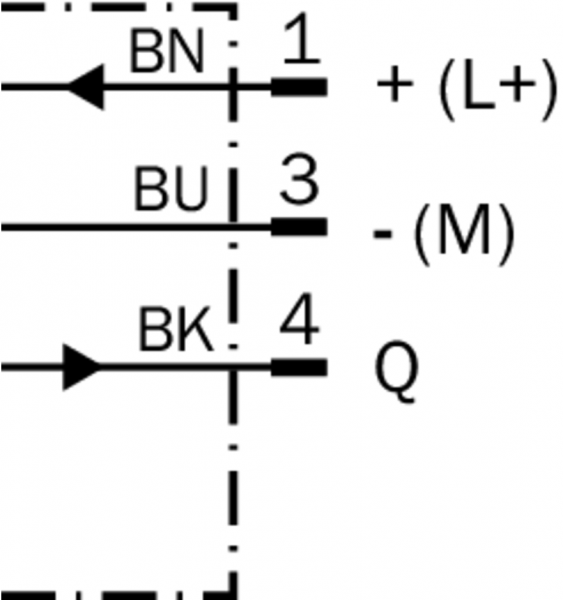

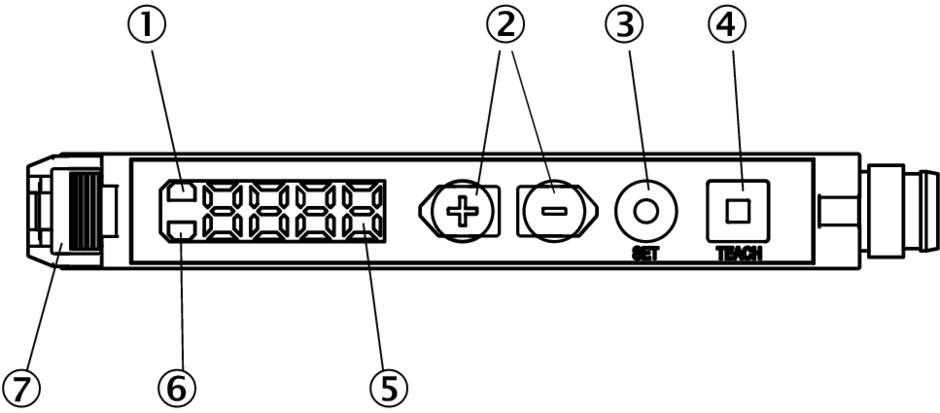

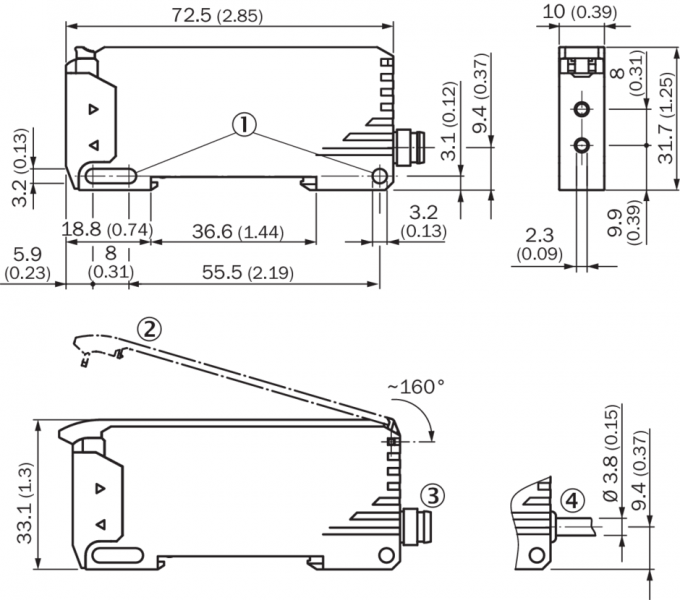

Опции настройки GLL170T Схема соединений cd-045 Габаритный чертеж Вид: Галерея Список Показать всё Скрыть всё
