Семейство GLL170

ETI    SIEMENS    ABB    WIKA    IFM    ELKO EP    HYUNDAI    VEGA    KSR KUEBLER    Johnson Controls    Siemens IA/DT (CA01)    Bosch Rexroth    Alfa Laval    SICK    Others

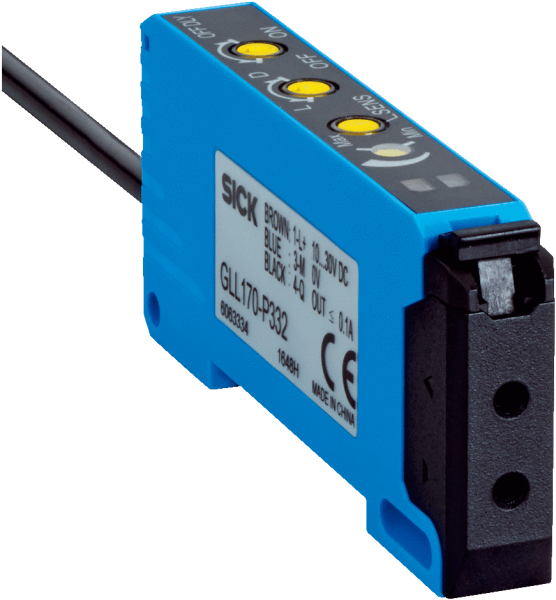

GLL170-P332S03

Код: 6068136
Связатся с нами: 067 285 7770

В корзину

Показать всё Скрыть всё

  • Характеристики
    Тип устройстваАвтономный режим работы
    Принцип датчика/ обнаруженияОптоволоконный фотоэлектрический датчик
    Размеры (Ш x В x Г)10 mm x 31,7 mm x 72,5 mm
    Форма корпуса (выход света)Прямоугольный
    Дистанция работы, макс.

    0 mm ... 190 mm, Система отражения от объекта 1) 2)

    0 mm ... 800 mm, Система на пересечение луча 3)

    Расстояние срабатывания

    0 mm ... 160 mm, Система отражения от объекта 1) 2)

    0 mm ... 700 mm, Система на пересечение луча 3)

    Вид излученияВидимый красный свет
    Источник светаСветодиод 4)
    Длина волны632 nm
    НастройкаПотенциометр, 8 оборотов 5)
    Тип времени

    Без задержки времени

    Задержка выключения

    Время задержкиВыбирается через поворотный выключатель, 0 ms, 40 ms
    ИндикацияСветодиод
    ДисплейСветодиоды состояния
    • 1) Белый объект — объект с коэффициентом диффузного отражения 90 % (на основе стандарта белого, DIN 5033).
    • 2) LL3-DK06.
    • 3) LL3-TB02.
    • 4) Средний срок службы: 100 000 ч при TU = +25 °C.
    • 5) Шкала чувствительности 230°.
  • Механика/электроника
    Напряжение питания10 V DC ... 30 V DC 1)
    Остаточная пульсация≤ 10 % 2)
    Потребление тока≤ 30 mA 3)
    Переключающий выходPNP
    Количество переключающих выходов1
    Тип переключенияСВЕТЛО/ТЕМНО
    Тип переключения по выборуВыбирается через поворотный выключатель
    Выходной ток Iмакс.≤ 100 mA
    Оценка≤ 250 µs 4)
    Частота переключения2 kHz
    Тип подключенияКабель, 3-жильный, 2 m 5)
    Материал кабеляPVC
    Сечение провода0,2 mm²
    Диаметр провода3,8 mm
    Схемы защиты

    A 6)

    B 7)

    C 8)

    D 9)

    Класс защитыIII
    Вес63 g
    Материал корпусаПластик, PC/POM
    Макс. момент затяжки0,5 Nm
    Тип защитыIP66 10)
    Комплект поставкиКрепежный уголок BEF-WLL180
    Диапазон температур при работе–25 °C ... +55 °C
    Диапазон температур при хранении–40 °C ... +70 °C
    № файла ULNRKH2.E300503 & NRKH8.E300503
    • 1) Предельные значения.
    • 2) Не допускается превышение или занижение допуска Uv.
    • 3) Без нагрузки.
    • 4) Продолжительность сигнала при омической нагрузке.
    • 5) Запрещается деформировать кабель ниже 0 °C.
    • 6) А = подключения UV с защитой от переполюсовки.
    • 7) B = входы и выходы с защитой от инверсии полярности.
    • 8) C = подавление импульсных помех.
    • 9) D = выходы с защитой от короткого замыкания.
    • 10) При правильно вставленных оптоволоконных кабелях LL3.
  • Классификации
    ECl@ss 5.027270905
    ECl@ss 5.1.427270905
    ECl@ss 6.027270905
    ECl@ss 6.227270905
    ECl@ss 7.027270905
    ECl@ss 8.027270905
    ECl@ss 8.127270905
    ECl@ss 9.027270905
    ETIM 5.0EC002651
    ETIM 6.0EC002651
    UNSPSC 16.090139121528
Показать всё Скрыть всё

Технические чертежи

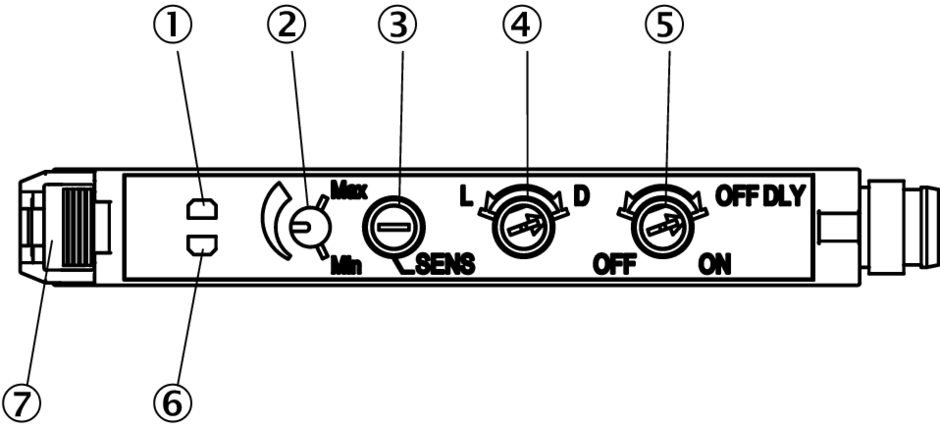

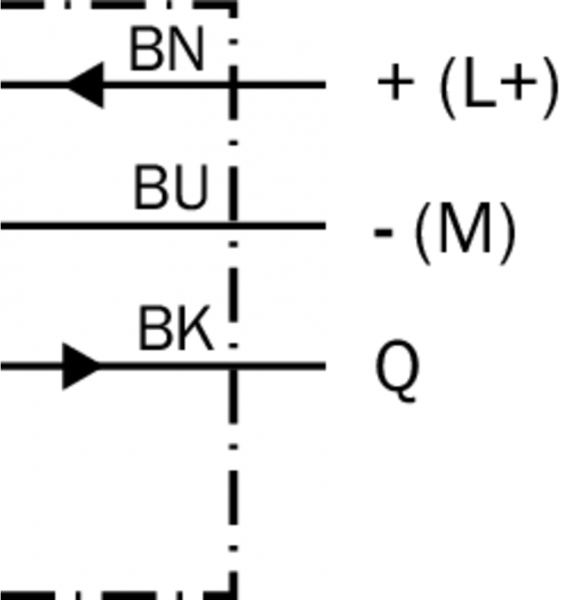

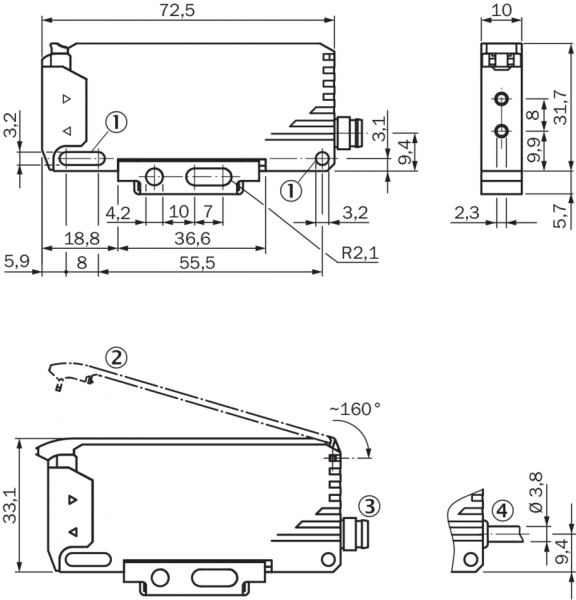

Опции настройки GLL170 Схема соединений cd-043 Габаритный чертеж Вид: Галерея Список Показать всё Скрыть всё
