GLL170-N334

Характеристики

Тип устройства	Автономный режим работы
Принцип датчика/ обнаружения	Оптоволоконный фотоэлектрический датчик
Размеры (Ш x В x Г)	10 mm x 31,7 mm x 72,5 mm
Форма корпуса (выход света)	Прямоугольный
Дистанция работы, макс.	0 mm ... 190 mm, Система отражения от объекта 1) 2) 0 mm ... 800 mm, Система на пересечение луча 3)
Расстояние срабатывания	0 mm ... 160 mm, Система отражения от объекта 1) 2) 0 mm ... 700 mm, Система на пересечение луча 3)
Вид излучения	Видимый красный свет
Источник света	Светодиод 4)
Длина волны	632 nm
Настройка	Потенциометр, 8 оборотов 5)
Тип времени	Без задержки времени Задержка выключения
Время задержки	Выбирается через поворотный выключатель, 0 ms, 40 ms
Индикация	Светодиод
Дисплей	Светодиоды состояния

1) Белый объект — объект с коэффициентом диффузного отражения 90 % (на основе стандарта белого, DIN 5033).
2) LL3-DK06.
3) LL3-TB02.
4) Средний срок службы: 100 000 ч при TU = +25 °C.
5) Шкала чувствительности 230°.

Механика/электроника

Напряжение питания	10 V DC ... 30 V DC 1)
Остаточная пульсация	≤ 10 % 2)
Потребление тока	≤ 30 mA 3)
Переключающий выход	NPN
Количество переключающих выходов	1
Тип переключения	СВЕТЛО/ТЕМНО
Тип переключения по выбору	Выбирается через поворотный выключатель
Выходной ток Iмакс.	≤ 100 mA
Оценка	≤ 250 µs 4)
Частота переключения	2 kHz
Тип подключения	Разъем M8, 4-конт.
Материал кабеля	PVC
Сечение провода	0,2 mm²
Диаметр провода	3,8 mm
Схемы защиты	A 5) B 6) C 7) D 8)
Класс защиты	III
Вес	19 g
Материал корпуса	Пластик, PC/POM
Макс. момент затяжки	0,5 Nm
Тип защиты	IP66 9)
Диапазон температур при работе	–25 °C ... +55 °C
Диапазон температур при хранении	–40 °C ... +70 °C
№ файла UL	NRKH2.E300503 & NRKH8.E300503

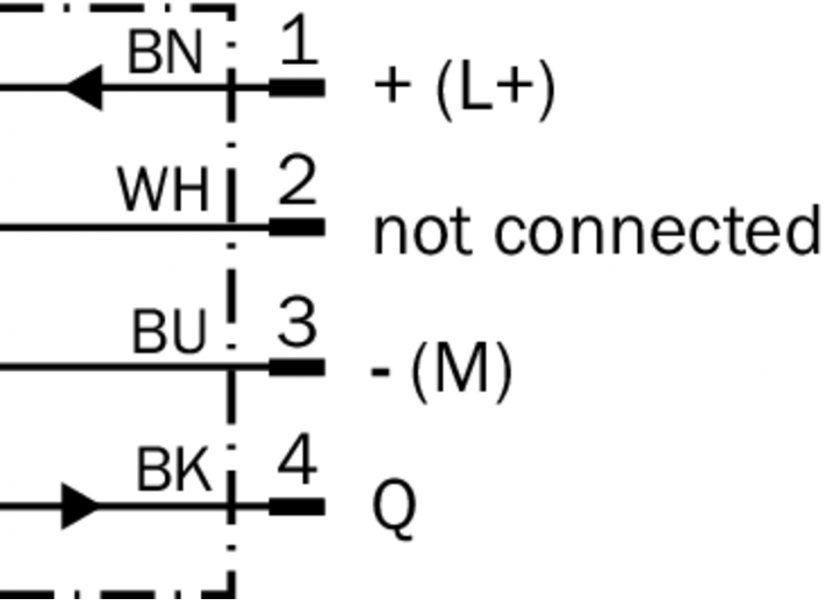

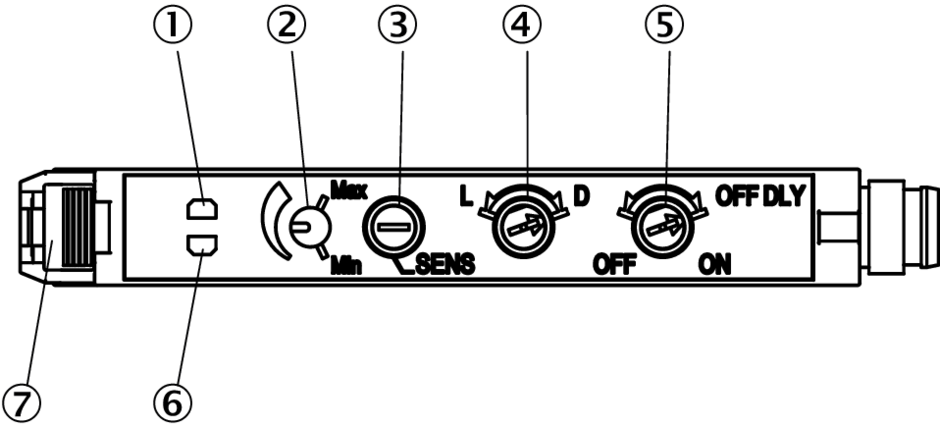

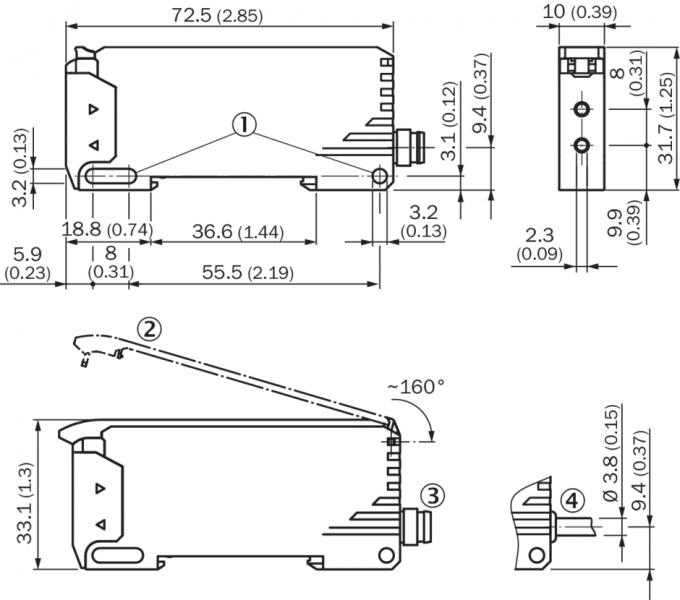

Опции настройки GLL170 Схема соединений cd-066 Габаритный чертеж Вид: Галерея Список Показать всё Скрыть всё

Показать всё Скрыть всё

Семейство GLL170
