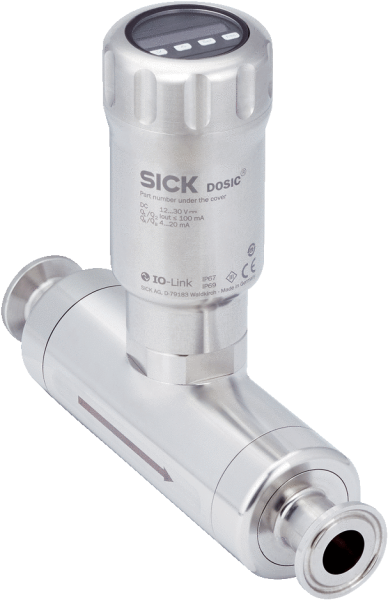

• Характеристики

  Способ измерения	Ультразвук
  Среда	Проводящие и непроводящие жидкости
  Номинальный диаметр измерительной трубы	DN 25
  Рабочая температура	0 °C ... +95 °C, до 143 °C на 60 минут
  Рабочее давление	–0,5 bar ... 16 bar
  Интерфейс связи	IO-Link
  Сертификат EHEDG	✔
  Сертификат RoHS	✔
  FDA	✔
  Измерение температуры	✔

• Производительность

  Минимальный расход	≥ 1,5 l/min
  Максимальный расход	≤ 250 l/min
  Подводящая линия	5 x DN (12,5 см)
  Отводящая линия	3 x DN (7,5 см)
  Электропроводимость	Без ограничений
  Точность измерительного элемента	± 1 % (от измеренного значения) 1)
  Воспроизводимость	0,5 %
  Разрешение	10 ml/min
  Оценка	< 200 ms

  • 1) При следующих эталонных условиях: вода 26 °C ± 2 K, 2,5 бар ± 0,5 бар, стандартные настройки, DN15: 8–80 л/мин, DN25: 25–250 л/мин.

• Электрика

  Напряжение питания	12 V DC ... 30 V DC 1)
  Потребляемая мощность	< 3 W без выходной нагрузки
  Время инициализации	≤ 5 s
  Класс защиты	III

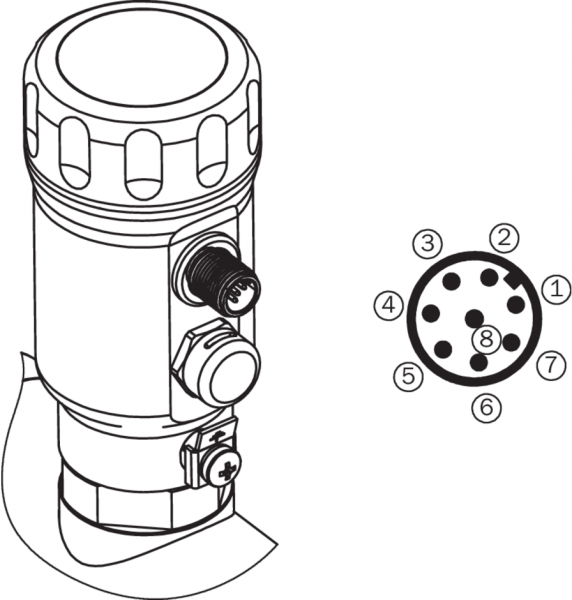

  Тип подключения	Круглый штекерный соединитель M12 x 1, 8-контактный
  Выходной сигнал	2 x аналоговый выход: 4–20 мА, 2 x цифровой выход/вход (конфигурируемый) 2) 3)
  Выходная нагрузка	4 mA ... 20 mA, 500 Ом при Uv 15 ≥ В, 350 Ом при Uv 12 ≥ В
  Нижний уровень сигнала	3,5 mA ... 3,8 mA
  Верхний уровень сигнала	21,5 mA ... 20,5 mA
  Цифровой выход	≤ 100 mA
  Импульсный выходной сигнал	50 µs ... 2 s
  Импульсный выход / Частотный выход	0–10 кГц
  Сигнальное напряжение HIGH	> (Ув - 4 В)
  Сигнальное напряжение LOW	< 3 V
  Индуктивная нагрузка	< 1 H
  Емкостная нагрузка	< 100 nF < 2,5 nF, IO-Link
  ЭМС	EN 61326-1, EN 61326-2-3
  Граница переключающих входов	Напряжение HIGH > 16,0 В, Напряжение LOW < 4,0 В
  Средняя наработка до отказа	> 63 лет

  • 1) Все соединения с защитой от переполюсовки. QA и QB с защитой от короткого замыкания. Q1 и Q2 с защитой от короткого замыкания.
  • 2) Конфигурация цифрового выхода: PNP/NPN/Push-Pull/open collector.
  • 3) Аналоговый выход, селективный: расход / температура.

• Механика

  Технические подключения	G 1 ¼
  Материалы, соприкасающиеся со средой	Нержавеющая сталь 1.4404 (Ra ≤ 0,8 мкм)
  Материал корпуса	Нержавеющая сталь 1.4305
  Конструкция корпуса	Со смотровым стеклом из PMMA (акриловое стекло)
  Тип защиты	IP67/IP69 (DIN EN 60529)
  Вес	3 kg

• Данные окружающей среды

  Диапазон температур при работе	0 °C ... +60 °C
  Диапазон температур при хранении	–40 °C ... +80 °C

• Классификации

  ECl@ss 5.0	27371815
  ECl@ss 5.1.4	27371815
  ECl@ss 6.0	27371815
  ECl@ss 6.2	27371815
  ECl@ss 7.0	27371815
  ECl@ss 8.0	27371815
  ECl@ss 8.1	27371815
  ECl@ss 9.0	27371815
  ETIM 5.0	EC002580
  ETIM 6.0	EC002580
  UNSPSC 16.0901	41112501

Показать всё Скрыть всё

Технические чертежи

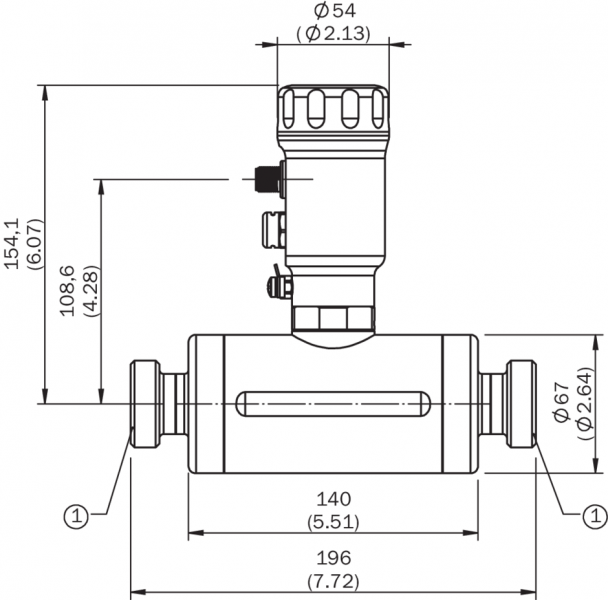

габаритный чертеж: технологическое соединение Тип подключения Вид: Галерея Список Показать всё Скрыть всё
