| Характеристики |

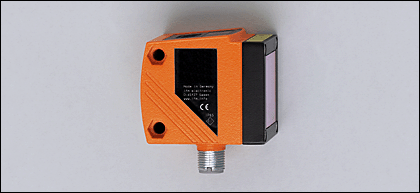

| Оптический датчик измерения расстояния |
| Электрический разъём |
| Видимый лазерный луч, класс защиты 2 |
| 4-х позиционный буквенно -цифровой дисплей |
| Диапазон контроля 0,2...10 m (для листа белой бумаги 200 x 200 мм, отражение 90 %) |
| Применение 0...19 m |
| Область применения |
| Применение [m] | | 0...19 |
| Электронные данные |
| Электрическое исполнение | | DC PNP |
| Рабочее напряжение [V] | | 18...30 DC *) |
| Потребление тока [mA] | | < 150 |
| Срок службы тип. [h] | | 50000 |
| Класс защиты | | III |
| Защита от переполюсовки | | да |
| Выходы |
| Выход | | OUT1:NO / NC программируемый
OUT2: NO / NC программируемый или аналоговый (4...20 мA / 0...10 В, масштабируемый) |
| Номинальный ток [mA] | | 2 x 200 |
| Защита от короткого замыкания | | тактовый |
| Защита от перегрузок по току | | да |
| Аналоговый выход |
| токовый выход [mA] | | 4...20; в соответствии с IEC 61131-2 |
| - Наиб.нагрузка [Ω] | | 250 |
| выход напряжения [V] | | 0...10; в соответствии с IEC 61131-2 |
| - Наиб. нагрузка [Ω] | | 5000 |
| Диапазон контроля |
| Диаметр светового пятна [mm] | | < 15 x 15 ( Диапазон 10 m ) |
| Диапазон измерения / настройки |
| Диапазон измерения [m] | | 0,2...10 (для листа белой бумаги 200 x 200 мм, отражение 90 %) |
| Частота дискретизации [Hz] | | 1...50 |
| Условия эксплуатации |
| Температура окружающей среды [°C] | | -10...60 |
| Степень защиты | | IP 67 |
| Испытания / одобрения |
| Электромагнитная совместимость | | EN 60947-5-2 |
| MTTF [лет] | | 186 |
| Механические данные |
| Материал | | корпус: отливка из цинка; окно: стекло; светодиодное окно: поликарбонат |
| Вес [kg] | | 0,291 |
| Дисплеи / Элементы управления |
| Индикация | | | Состояние выхода | 2 x светодиод желтый | | Рабочий режим | светодиод зелёный | | расстояние, программирование | 4-х позиционный буквенно -цифровой дисплей | |
| электрическое подключение |
| Электрическое подсоединение | | Разъём M12 |
Назначение жил кабеля при подключении O1D100 - Назначение жил кабеля при подключении~Напечатать диаграмму подключения~ |
| Принадлежности |
| Принадлежности (дополнительные) | | |
| Примечания |
| Примечания | | | *) Напряжение питания "supply class 2" согласно cULus | | Внимание: лазерный свет | | Мощность <= 4,1 mW длина волны 650 nm | | импульс 1,3 ns | | Не смотрите пристально на луч | | Не подвергайте воздействиям | | Класс 2 лазерный продукт | | EN 60825-1:2003-10 | | Подробную информацию о диапазоне измерения / применении прибора Вы найдете в инструкции по эксплуатации. |
|
| Упаковочная величина [штука] | | 1 |
| Другие данные |
| Параметр | Настройка параметров в пределах | Заводская установка: | | Uni | mm, m, inch | mm | | OU1 | Hno, Hnc, Fno, Fnc | Hno | | SP1 | 200...9999 | 1000 | | nSP1 | 200...9999 | 800 | | FSP1 | 200...9999 | 1200 | | OU2 | Hno, Hnc, Fno, Fnc, I, U | I | | SP2 | 200...9999 | 2000 | | nSP2 | 200...9999 | 1800 | | FSP2 | 200...9999 | 2200 | | ASP | 0...9999 | 0 | | AEP | 0...9999 | 9999 | | rATE [Hz] | 1...50 | 50 | | dS1 | 0...0,1...5 | 0 | | dr1 | 0...0,1...5 | 0 | | dS2 | 0...0,1...5 | 0 | | dr2 | 0...0,1...5 | 0 | | dAP | 0...0,1...5 | 0 | | dIS | d1..3; rd1...3; OFF | d3 |
Повторяемость / Точность
Частота дискретизации 50 Hz - максим. внешний свет на объект : 40 klx | Повторяемость измеряемых значений | Точность | | белый (отражение 90 %) | серый (отражение 18 %) | белый (отражение 90 %) | серый (отражение 18 %) | | 200...1000 mm | ± 5,0 mm | ± 7,5 mm | ± 15,0 mm | ± 18,0 mm | | 1000...2000 mm | ± 5,5 mm | ± 10,0 mm | ± 15,0 mm | ± 20,0 mm | | 2000...4000 mm | ± 17,5 mm | ± 22,5 mm | ± 25,0 mm | ± 32,0 mm | | 4000...6000 mm | ± 27,5 mm | ± 40,0 mm | ± 35,0 mm | ± 50,0 mm | | 6000...10000 mm | ± 60,0 mm | -- | ± 70,0 mm | -- |
Повторяемость / Точность
Частота дискретизации 50 Hz - максим. внешний свет на объект : 40...100 klx | Повторяемость измеряемых значений | Точность | | белый (отражение 90 %) | серый (отражение 18 %) | белый (отражение 90 %) | серый (отражение 18 %) | | 200...1000 mm | ± 16,5 mm | ± 16,5 mm | ± 26,5 mm | ± 26,5 mm | | 1000...2000 mm | ± 16,5 mm | ± 16,5 mm | ± 26,5 mm | ± 26,5 mm | | 2000...4000 mm | ± 30,0 mm | ± 37,0 mm | ± 40,0 mm | ± 47,0 mm | | 4000...6000 mm | ± 37,0 mm | ± 57,0 mm | ± 47,0 mm | ± 67,0 mm | | 6000...10000 mm | ± 75,0 mm | -- | ± 85,0 mm | -- |
Повторяемость / Точность
Частота дискретизации 1 Hz - максим. внешний свет на объект : 40 klx | Повторяемость измеряемых значений | Точность | | белый (отражение 90 %) | серый (отражение 18 %) | белый (отражение 90 %) | серый (отражение 18 %) | | 200...1000 mm | ± 4,0 mm | ± 4,5 mm | ± 14,0 mm | ± 15,0 mm | | 1000...2000 mm | ± 4,5 mm | ± 6,0 mm | ± 14,5 mm | ± 16,0 mm | | 2000...4000 mm | ± 13,5 mm | ± 14,5 mm | ± 23,5 mm | ± 24,0 mm | | 4000...6000 mm | ± 19,0 mm | ± 21,0 mm | ± 29,0 mm | ± 31,0 mm | | 6000...10000 mm | ± 37,0 mm | -- | ± 47,0 mm | -- |
Повторяемость / Точность
Частота дискретизации 1 Hz - максим. внешний свет на объект : 40...100 klx | Повторяемость измеряемых значений | Точность | | белый (отражение 90 %) | серый (отражение 18 %) | белый (отражение 90 %) | серый (отражение 18 %) | | 200...1000 mm | ± 10,0 mm | ± 10,0 mm | ± 20,0 mm | ± 20,0 mm | | 1000...2000 mm | ± 10,0 mm | ± 10,0 mm | ± 20,0 mm | ± 20,0 mm | | 2000...4000 mm | ± 17,0 mm | ± 18,0 mm | ± 27,0 mm | ± 28,0 mm | | 4000...6000 mm | ± 22,0 mm | ± 25,0 mm | ± 32,0 mm | ± 35,0 mm | | 6000...10000 mm | ± 37,0 mm | -- | ± 47,0 mm | -- |
Диапазон для чёрного объекта (отражение 6 %) <= 4000 mm
Значения при
- постоянные условия окружающей среды: 23 °C / 960 hPa
- минимальное время прогрева в минутах: 10
|
|
