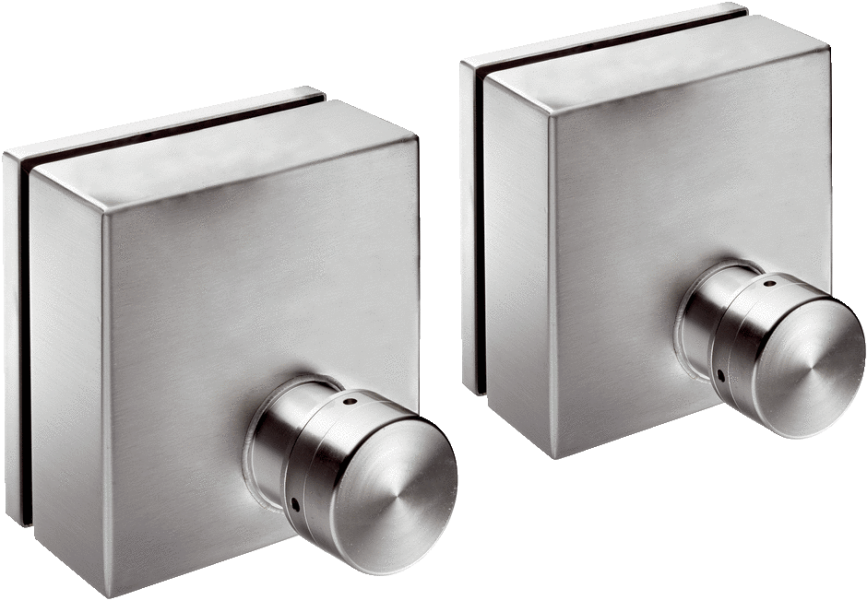

Прибор FLOWSIC200 служит для бесконтактного точного измерения скорости и направления воздушного потока в тоннелях и вытяжных каналах. Ультразвуковой метод измерения выдает среднее значение скорости по всей ширине тоннеля. Если воздушный поток возникает под влиянием климатических условий или движения транспорта, измерительный прибор незаменим для эффективного и экономичного управления вентиляцией тоннеля.
В случае возникновения пожара в тоннеле также обязательно потребуется надежное, точное и достоверное измерение скорости и направления потока по всей ширине тоннеля. Только таким способом можно измерить распространение дыма и получить информацию, необходимую для оптимального регулирования систем вентиляции.
Краткий обзор
- Возможны протяженные участки измерения
- Бесконтактное измерение
- Очень прочные компоненты из титана, нержавеющей стали или литья под давлением
- Версии для коррозионной атмосферы в тоннелях
- Определение направления потока
- Отсутствие механических движущихся компонентов
Ваши преимущества
- Достоверность результатов измерений по всей ширине тоннеля
- Высокая степень надежности измерений по сравнению с методами точечного измерения
- Точное измерение даже при очень малой скорости воздушного потока
- Большие интервалы технического обслуживания до 5 лет
- Невысокие эксплуатационные расходы благодаря надежности работы и минимальным затратам на техническое обслуживание
- Высокая степень доступности приборов и данных измерений
Показать всё Скрыть всё - Система FLOWSIC200
| Измеряемые величины | Скорость потока, Направление потока, Температура |
| Принцип измерения | Ультразвуковой (измерение разности времен прохождения ультразвуковых импульсов по потоку и против потока газа) |
| Диапазоны измерения | | Скорость потока | 0 ... ± 20 m/s |
|
| Точность | | ± 0,1 m/sВ зависимости от применения устройства |
|
| Диагностические функции | Внутренний тест нулевой и опорной точек Расширенная диагностика устройств с помощью программного обеспечения SOPAS ET |
| Номинальный диаметр трубы | | FLOWSIC200 M, FLOWSIC200 H-M | 3,5 m ... 22 m | | FLOWSIC200 H | 3,5 m ... 35 m |
|
| Температура окружающей среды | | –40 °C ... +60 °C |
|
| Температура хранения | –40 °C ... +70 °C |
| Влажность окружающей среды | ≤ 100 %Относительная влажность |
| Соответствие | RABT 2006 ASTRA «Директива: вентиляция дорожных тоннелей» (2008) RVS 09.02.22 |
| Электробезопасность | CE |
|
| Управление | Через ЖК-дисплей (опция) или программное обеспечение SOPAS ET |
| Исполнение | FLSE200-M: корпус из алюминиевого литья под давлением, алюминиевый датчик FLSE200-H-M/-H: корпус из нержавеющей стали, титановый датчик |
| Размеры (Ш x В x Г) | Детали см. на размерных чертежах |
| Монтаж | Типичная высота над дорожным полотном: 4,2 м, под углом 45...60° к оси тоннеля |
| Системные компоненты | 2 приемопередающих блока FLSE200 1 блок управления MCU 2 блока подключения 2 соединительных кабеля 2 настенных держателя |
- Блок управления MCU
| Описание | Стандартный блок управления и обработки информации для восьми измерительных точек FLOWSIC200 |
|
| Аналоговые выходы | 1 Выходы:0/2/4 ... 20 mA, 750 ΩГальваническая развязка, дополнительные выходы при применении I/O-модулей (опция) |
| Аналоговые входы | 2 Входы:0 ... 20 mAБез гальванической развязки, дополнительные входы при применении модулей входа/выхода (опция) |
| Цифровые выходы | 5 Релейные выходы (переключатель), беспотенциальные:48 V AC, 1 AБезопасное сверхнизкое напряжение, для сигналов состояния «Работа/неисправность», «Предельное значение», «Предупреждение», «Техническое обслуживание» и «Контрольный цикл» |
| Цифровые входы | 4 Беспотенциальные контакты:Дополнительные вводы при применении I/O-модулей |
| USB | ✔ | | Функция | Привязка к ПО SOPAS ET |
|
| Последовательный | ✔ | | Тип интеграции в шину | RS-232 RS-485 | | Функция | Привязка к ПО SOPAS ET Внутренняя системная шина |
|
| Modbus | ✔ | | Примечание | Опция | | Тип интеграции в шину | RTU RS-485 |
|
|
| PROFIBUS DP | ✔ | | Примечание | Опция |
|
|
| Индикация | ЖК-дисплей Светодиоды состояния «Питание», «Техническое обслуживание» и «Неисправность» |
| Управление | Через ЖК-дисплей или программное обеспечение SOPAS ET |
| Размеры (Ш x В x Г) | Детали см. на размерных чертежах |
| Вес | ≤ 5 kg |
| Электрическое подключение | | Напряжение | 90 ... 250 V AC | | Частота | 50 Hz / 60 Hz | | Потребляемая мощность | ≤ 50 W |
|
| Опции | Модуль (модули) интерфейсный Модуль (модули) входа/выхода |
Показать всё Скрыть всё Технические чертежи

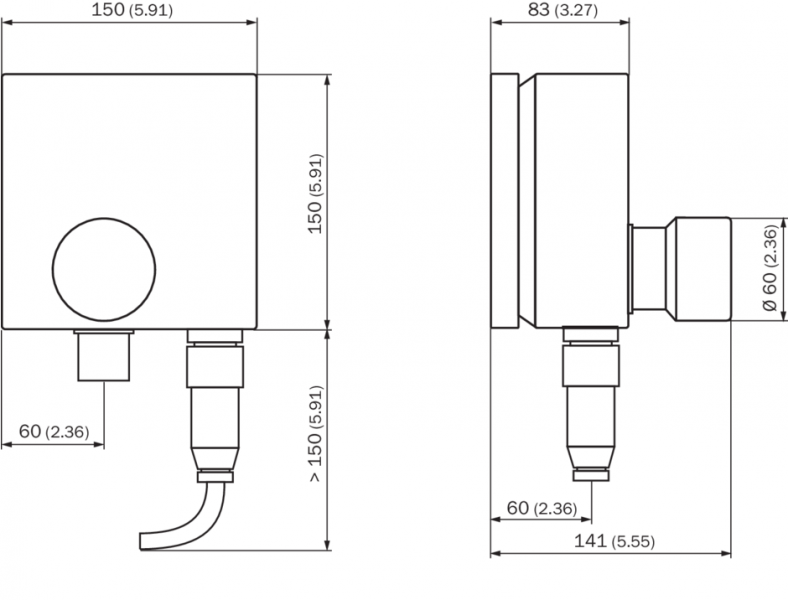

Приемопередающий блок для FLSE200-H и FLSE200-HM

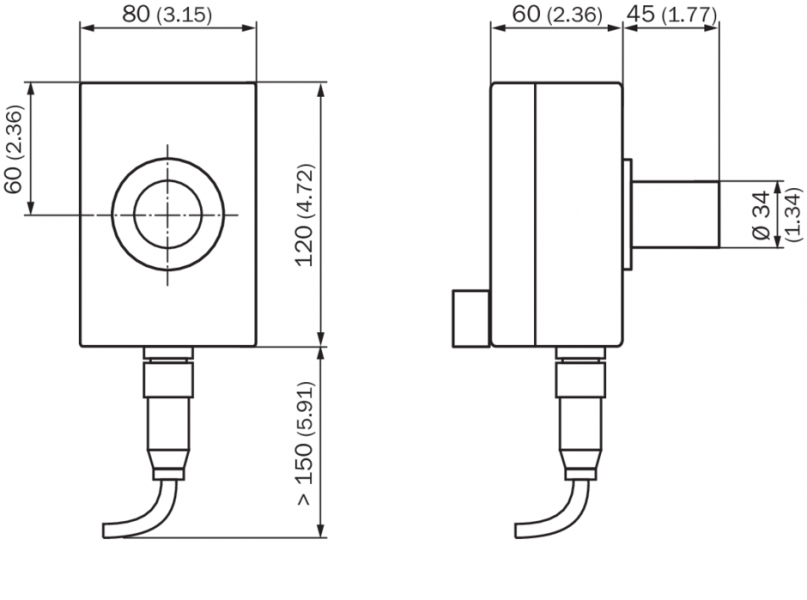

Приемопередающий блок FLSE200-M

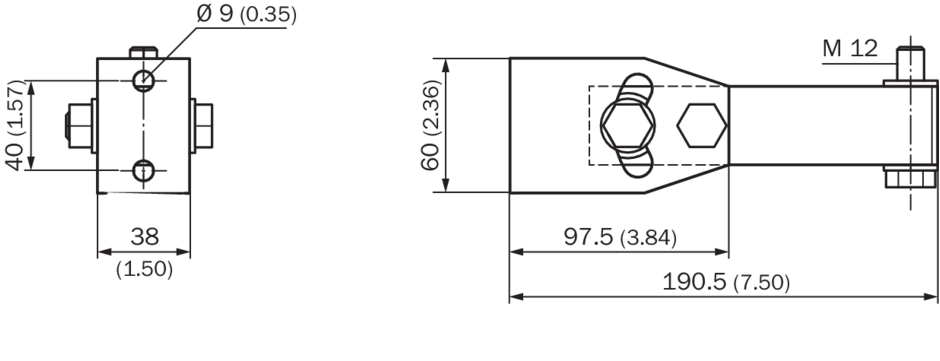

Держатель для FLSE200-H и FLSE200-HM

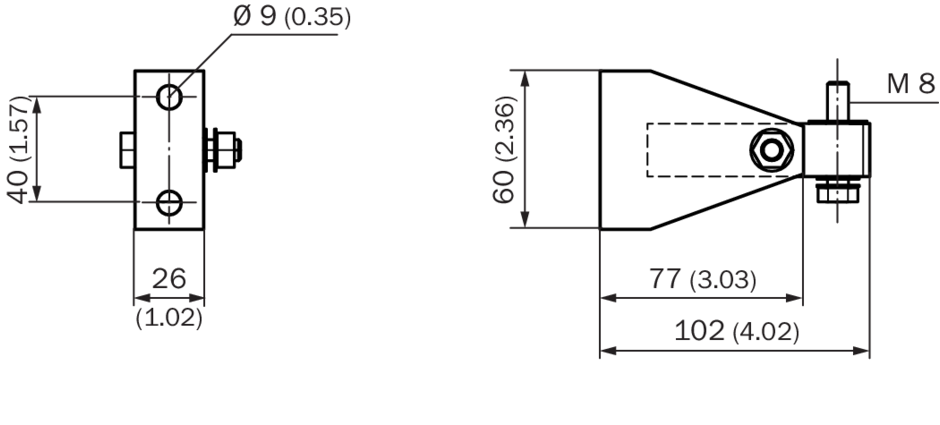

Держатель для FLSE200-M

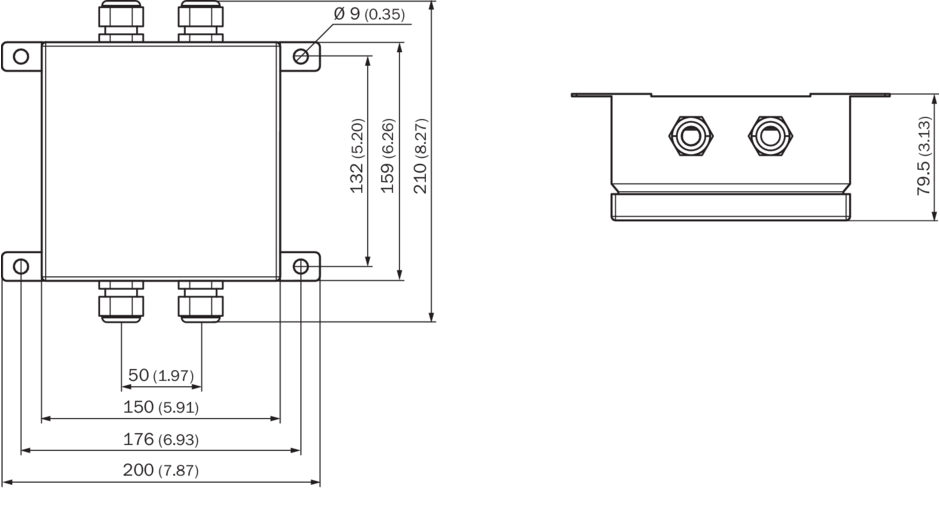

Блок подключения, исполнение из нержавеющей стали

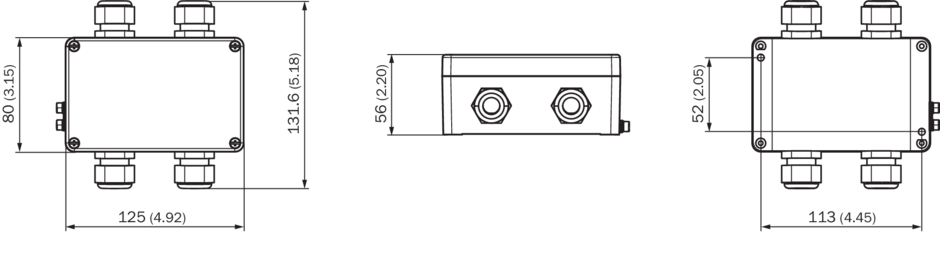

Блок подключения, стандартное исполнение

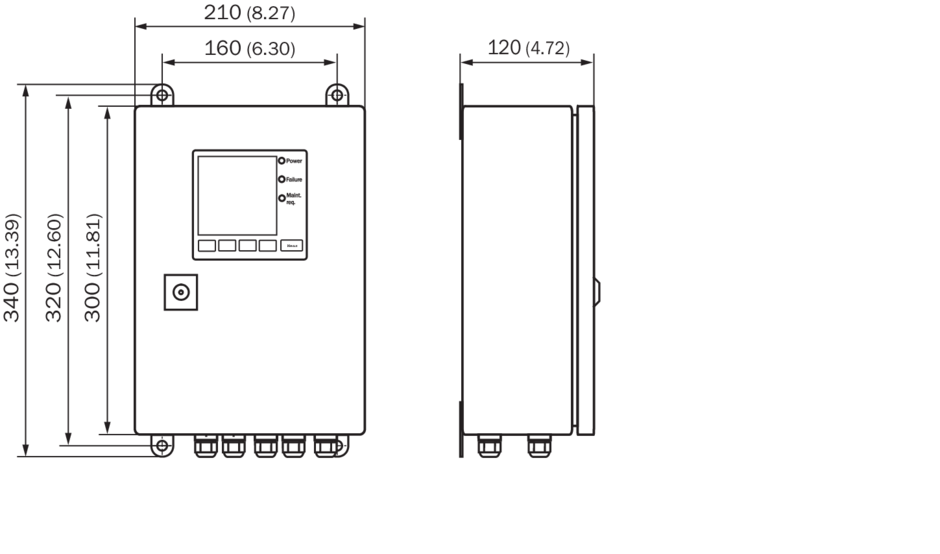

устройство управления MCU, настенный корпус, компактное исполнение

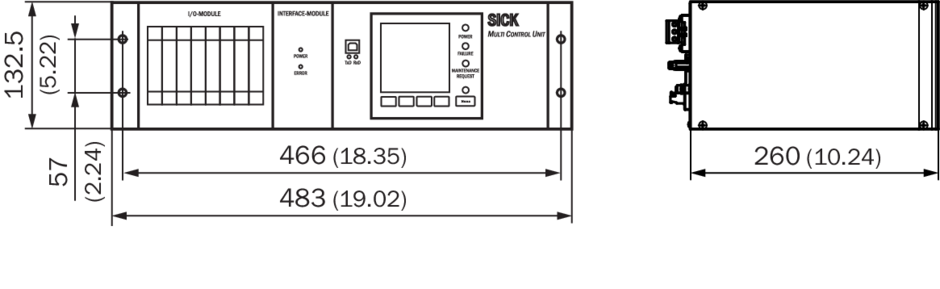

устройство управления MCUP, 19-дюйм. корпус для монтажа в стойку (только для взрывобезопасных зон)
