FLN-EMSS0000105

Параметры техники безопасности

Класс надежности	SIL3 (IEC 61508) SILCL3 (EN 62061)
Категория	Категория 4 (EN ISO 13849)
Уровень производительности	PL e (EN ISO 13849)
PFHd (средняя вероятность опасного отказа в час)	0,76 x 10-9 (EN ISO 13849)
TM (заданная продолжительность работы)	20 лет (EN ISO 13849)

Функции

Функции диагностики и контроля
Перекрестное замыкание	Контроль через узел Flexi Loop
Короткое замыкание	Контроль через узел Flexi Loop
Ошибка расхождения	Контроль через узел Flexi Loop
Ошибка последовательности	Контроль через узел Flexi Loop

Интерфейсы

Применение подключений
Подключение контроллера безопасности	Для двухканального эквивалентного электромеханического аварийного выключателя (EMSS)
Вход Flexi Loop	Для соединения с предшествующим узлом Flexi Loop или для подключения линии Flexi Loop к контроллеру безопасности Flexi Soft.
Выход Flexi Loop	Для соединения с последующим модулем Flexi Loop или для завершения линии Flexi Loop терминатором Flexi Loop

Тип подключения
Подключение контроллера безопасности	Розетка M12, 5-конт.
Вход Flexi Loop	Разъем M12, 5-конт.
Выход Flexi Loop	Розетка M12, 5-конт.

Количество небезопасных входов

Количество небезопасных выходов

Электрические данные - Эксплуатационные параметры
Класс защиты III (EN 61140)
Тип напряжения питания PELV или SELV
Напряжение питания UV 24 V DC (16,8 V DC ... 30 V DC)
Потребление тока 55 mA

Электрические данные - Интерфейс EMSS

Интервал тестового импульса	40 ms
Ширина контрольного импульса	12 ms
Тестовый импульсный ток через переключающие контакты	3 mA ... 6,2 mA

Механические данные
Размеры (Ш x В x Г) 68,15 mm x 48 mm x 18 mm
Вес 28 g (± 5 %)

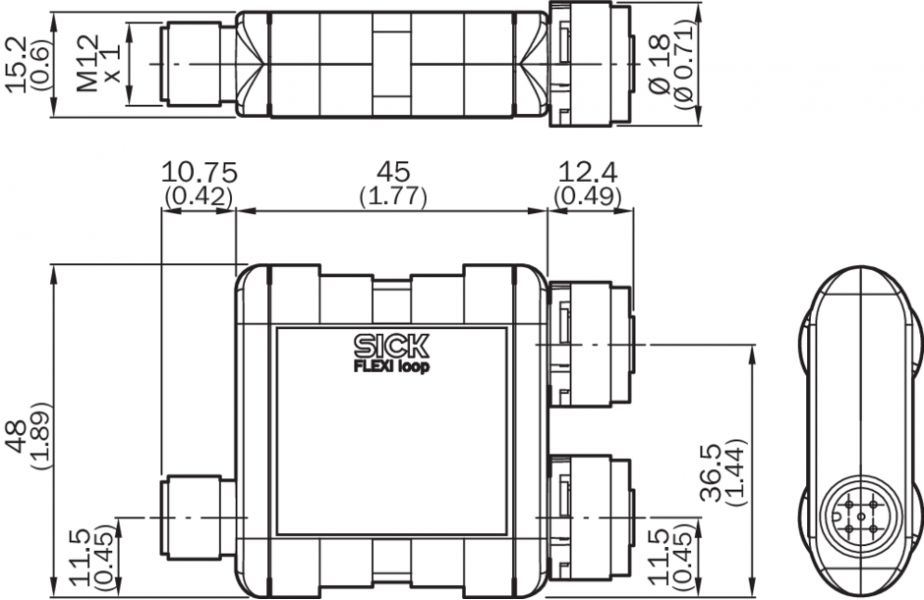

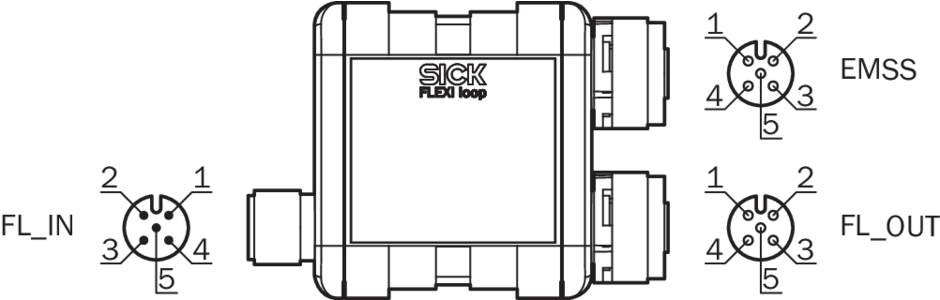

Габаритный чертеж OSSD, EMSS Схема контактов Вид: Галерея Список Показать всё Скрыть всё

Показать всё Скрыть всё

Семейство Flexi Loop

Размеры (Ш x В x Г)	68,15 mm x 48 mm x 18 mm
Вес	28 g (± 5 %)
