Показать всё Скрыть всё
- Характеристики
| Количество принудительно размыкаемых нормально закрытых контактов | 2 |
| Количество нормально открытых контактов | 0 |
| Направления включения | 1 |
| Размеры (Ш x В x Г) | 40 mm x 123 mm x 52 mm |
| Комплект поставки | Включая крепежный зажим |
- Параметры техники безопасности
| Значение B10d | 2,5 x 105 циклов срабатывания |
- Интерфейсы
| Тип подключения | Разъем M12, 4-конт. | | Flexi-Loop-ready | ✔ |
|
- Электрические данные - Эксплуатационные параметры
| Класс защиты | III (EN 50178) |
| Принцип переключения | Выключатель замедленного действия |
| Количество принудительно размыкаемых нормально закрытых контактов | 2 |
| Количество нормально открытых контактов | 0 |
| Категория потребления | DC-13 (EN 60947-5-1) |
| Расчетный рабочий ток (расчетное рабочее напряжение) | 2 A (24 V DC) |
| Материал контактов | AgNi |
| Срок службы электрокомпонентов | | Кнопки аварийного останова | 5 x 104 циклов срабатывания |
|
- Механические данные
| Габариты | 40 mm x 123 mm x 52 mm |
| Вес | 112 g |
| Материал корпуса | PBT |
| Срок службы механических компонентов | | Кнопки аварийного останова | 5 x 104 циклов срабатывания |
|
- Данные окружающей среды
| Тип защиты | IP65 (EN 60529) |
| Диапазон рабочих температур | –25 °C ... +70 °C |
| Температура хранения | –25 °C ... +80 °C |
- Классификации
| ECl@ss 5.0 | 27371228 |
| ECl@ss 5.1.4 | 27371228 |
| ECl@ss 6.0 | 27371244 |
| ECl@ss 6.2 | 27371244 |
| ECl@ss 7.0 | 27371244 |
| ECl@ss 8.0 | 27371244 |
| ECl@ss 8.1 | 27371244 |
| ECl@ss 9.0 | 27371244 |
| ETIM 5.0 | EC002034 |
| ETIM 6.0 | EC002034 |
| UNSPSC 16.0901 | 39121545 |
Показать всё Скрыть всё Технические чертежи

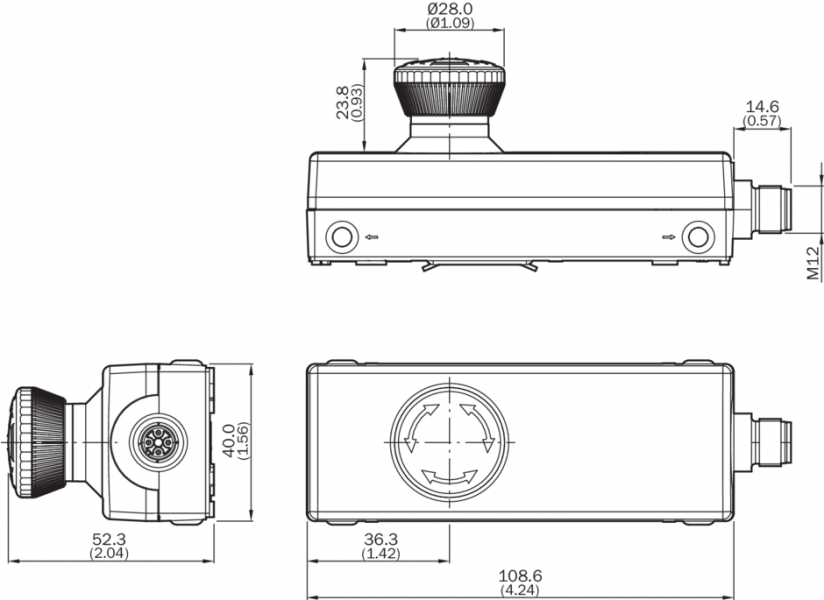

Габаритный чертеж

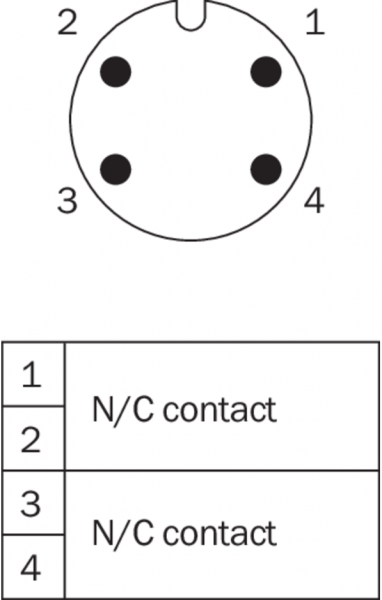

Схема соединений

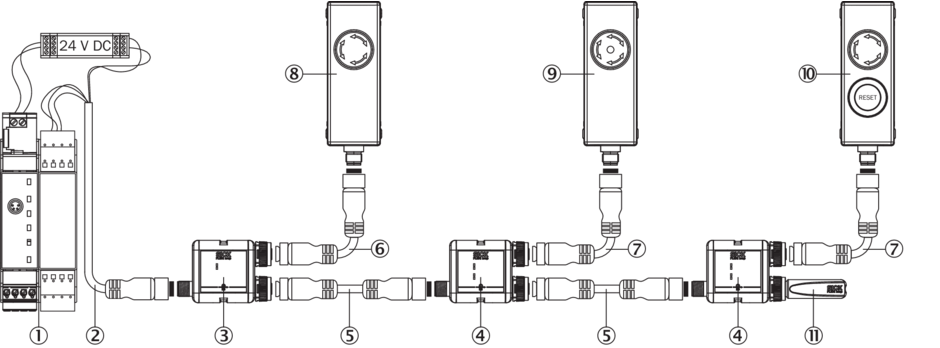

последовательное подключение с помощью Flexi Loop (с диагностикой)

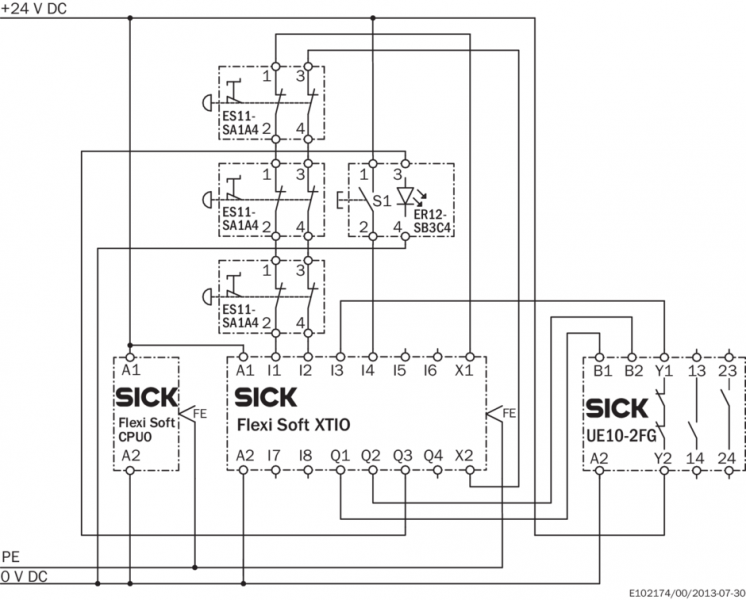

Пример схемы подключения Кнопка сброса ER12 и последовательное подключение трех кнопок аварийного останова ES11 к контроллеру безопасности Flexi Soft

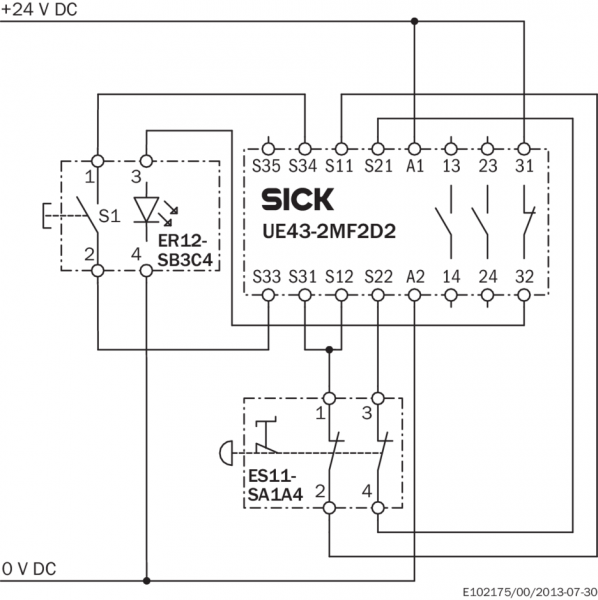

Пример схемы подключения Кнопка сброса ER12 и кнопка аварийного останова ES11 к защитному реле UE43
