| Характеристики |

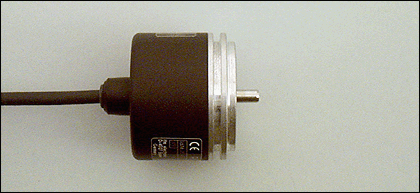

| Энкодер со сплошным валом |
| TTL (RS-422) - выход 20 мА |
| Кабель |
| сельсин-фланец |
| Разрешение 1024 |
| Электронные данные |
| Рабочее напряжение [V] | | 5 DC ± 0,5 |
| Потребление тока [mA] | | 90 (max. 150) |
| Фазовый сдвиг A и B [°] | | 90 |
| Частота переключения [kHz] | | 300 |
| Импульсная диаграмма | |
выход A
выход B
0-индекс |  |
|
| Выходы |
| Выход | | TTL (RS-422) - выход 20 мА |
| Диапазон измерения / настройки |
| Разрешение | | 1024 |
| Механические данные |
| Макс.допустимая скорость вращ.механическая [об./мин.] | | 12000 |
| Пусковой вращающий момент [Ncm] | | < 1 (20 °C) |
| Макс. нагрузка вала (на конце вала) [Н] [N] | | аксиальный 10; радиальный 20 |
| вал, материал [mm] | | Ø 6, сталь (1.4104) |
| Вибропрочность | | 10 g (55...2000 Hz) |
| Ударопрочность | | 100 g (6 ms) |
| Материал | | алюминий |
| Вес [kg] | | 0,582 |
| Условия эксплуатации |
| Макс. допустимая относительная влажность воздуха [%] | | max. 98 |
| Температура окружающей среды [°C] | | -30...100 |
| Температура хранения [°C] | | -30...100 |
| Степень защиты | | IP 66 |
| Испытания / одобрения |
| MTTF [лет] | | 190 |
| электрическое подключение |
| Электрическое подсоединение | | Кабель PUR (полиуретан) / 3 m; осевой |
Назначение жил кабеля при подключении RU1137 - Назначение жил кабеля при подключении~Напечатать диаграмму подключения~ | коричневый: | A | | зелёный: | A (inv.) | | серый: | B | | розовый: | B (inv.) | | красный: | 0-индекс | | чёрный: | 0-индекс (inv.) | | синий: | L+ (датчик) | | белый: | 0V (датчик) | | коричневый/зелёный: | L+ (Up) | | белый/зелёный: | 0V (Un) | | фиолетовый: | ошибка (inv.) | | Экран: | кожух | |
|
| Примечания |
| Упаковочная величина [штука] | | 1 |
|
