| Характеристики | |||||||||||||||

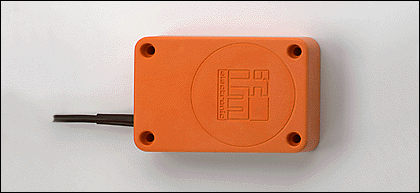

| Емкостной датчик | |||||||||||||||
| Прямоугольный корпус, пластмасса | |||||||||||||||
| Кабель | |||||||||||||||
| Повышенная устойчивость к радиочастотным помехам | |||||||||||||||
| Расстояние срабатывания 60 mm; [nf] незаподлицо | |||||||||||||||
| Электронные данные | |||||||||||||||
| Электрическое исполнение | DC NPN | ||||||||||||||
| Рабочее напряжение [V] | 10...36 DC | ||||||||||||||
| Потребление тока [mA] | < 15 (24 V) | ||||||||||||||
| Класс защиты | II | ||||||||||||||
| Защита от переполюсовки | да | ||||||||||||||
| Выходы | |||||||||||||||
| Выход | NO | ||||||||||||||
| Падение напряжения [V] | < 2,5 | ||||||||||||||
| Номинальный ток [mA] | 250 | ||||||||||||||
| Защита от короткого замыкания | тактовый | ||||||||||||||
| Защита от перегрузок по току | да | ||||||||||||||
| Частота переключения [Hz] | 10 | ||||||||||||||
| Диапазон контроля | |||||||||||||||
| Расстояние срабатывания [mm] | 60 | ||||||||||||||
| Реальное расстояние срабатывания (Sr) [mm] | 60 ± 10 % | ||||||||||||||
| Рабочее расстояние срабатывания [mm] | 0...48,6 | ||||||||||||||
| Точность/ погрешность | |||||||||||||||
| Поправочные коэффициенты | вода = 1 / стекло прибл. 0,4 / керамика прибл. 0,2 / ПВХ прибл. 0,2 | ||||||||||||||
| Гистерезис [% от Sr] | 1...15 | ||||||||||||||
| Смещение точки переключения [% от Sr] | -15...15 | ||||||||||||||
| Условия эксплуатации | |||||||||||||||
| Температура окружающей среды [°C] | -25...50 | ||||||||||||||
| Степень защиты | IP 65 | ||||||||||||||
| Испытания / одобрения | |||||||||||||||
| Электромагнитная совместимость | EN 60947-5-2 | ||||||||||||||
| MTTF [лет] | 618 | ||||||||||||||
| Механические данные | |||||||||||||||
| Тип монтажа | незаподлицо | ||||||||||||||
| Материал | PPO (модифиц.) | ||||||||||||||
| Вес [kg] | 0,403 | ||||||||||||||
| Дисплеи / Элементы управления | |||||||||||||||
| Индикация состояния выхода LED | желтый | ||||||||||||||
| электрическое подключение | |||||||||||||||
| Электрическое подсоединение | Кабель PVC (поливинилхлорид) / 2 m; 3 x 0,5 mm² | ||||||||||||||
| Назначение жил кабеля при подключении KD5024 - Назначение жил кабеля при подключении~Напечатать диаграмму подключения~
| |||||||||||||||
| Принадлежности | |||||||||||||||
| Принадлежности (входят в комплект) | отвертка | ||||||||||||||
| Примечания | |||||||||||||||
| Упаковочная величина [штука] | 1 | ||||||||||||||
