| Характеристики |

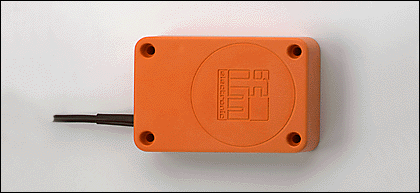

| Емкостной датчик |
| Прямоугольный корпус, пластмасса |
| Кабель |
| Повышенная устойчивость к радиочастотным помехам |
| Расстояние срабатывания 60 mm; [nf] незаподлицо |
| Электронные данные |
| Электрическое исполнение | | DC PNP |
| Рабочее напряжение [V] | | 10...36 DC |
| Потребление тока [mA] | | < 15 (24 V) |
| Класс защиты | | II |
| Защита от переполюсовки | | да |
| Выходы |
| Выход | | NO |
| Падение напряжения [V] | | < 2,5 |
| Номинальный ток [mA] | | 250 |
| Защита от короткого замыкания | | тактовый |
| Защита от перегрузок по току | | да |
| Частота переключения [Hz] | | 10 |
| Диапазон контроля |
| Расстояние срабатывания [mm] | | 60 |
| Реальное расстояние срабатывания (Sr) [mm] | | 60 ± 10 % |
| Рабочее расстояние срабатывания [mm] | | 0...48,6 |
| Точность/ погрешность |
| Поправочные коэффициенты | | вода = 1 / стекло прибл. 0,4 / керамика прибл. 0,2 / ПВХ прибл. 0,2 |
| Гистерезис [% от Sr] | | 1...15 |
| Смещение точки переключения [% от Sr] | | -15...15 |
| Условия эксплуатации |
| Температура окружающей среды [°C] | | -25...50 |
| Степень защиты | | IP 65 |
| Испытания / одобрения |
| Электромагнитная совместимость | | |
| MTTF [лет] | | 615 |
| Механические данные |
| Тип монтажа | | незаподлицо |
| Материал | | PPO (модифиц.) |
| Вес [kg] | | 0,404 |
| Дисплеи / Элементы управления |
| Индикация состояния выхода LED | | желтый |
| электрическое подключение |
| Электрическое подсоединение | | Кабель PVC (поливинилхлорид) / 2 m; 3 x 0,5 mm² |
Назначение жил кабеля при подключении KD5022 - Назначение жил кабеля при подключении~Напечатать диаграмму подключения~ | Цвета жил | | BN | коричневый | | BK | чёрный | | BU | синий |
| |
|
| Принадлежности |
| Принадлежности (входят в комплект) | | отвертка |
| Примечания |
| Упаковочная величина [штука] | | 1 |
|
