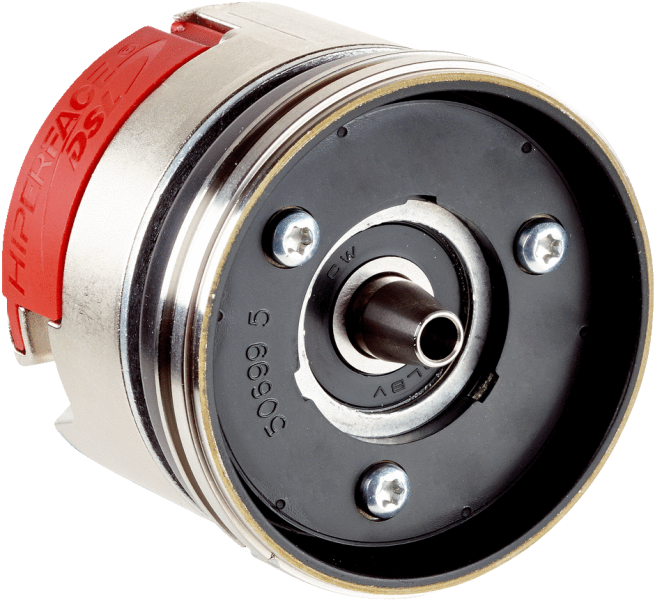

• Производительность

  Разрешение на один оборот	21 bit
  Количество абсолютно регистрируемых оборотов	1
  Измерительный шаг на один оборот	2.097.152
  Шум сигнала (σ)	± 2 ″
  Допуски позиционного значения, интегральная нелинейность	± 45 ″ 1)
  Допуски позиционного значения, дифференциальная нелинейность	± 7 ″ 1)
  Системная точность ± 52 ″
  Частота вращения при включении или сбросе системы обратной связи двигателя	≤ 6.000 min⁻¹
  Доступная область памяти	8.192 Byte

  • 1) См. примечания к техническим данным.

• Интерфейсы

  Кривая кода	С возрастанием, при вращении вала. По часовой стрелке, если смотреть в направлении A (см. размерный чертеж).
  Интерфейс связи	HIPERFACE DSL®
  Время инициализации	Max. 500 ms 1)
  Измерение внешнего температурного сопротивления	32-битовое значение, без знака (1 Ω) 0 ... 209.600 Ω 2)
  Доступная область памяти	8.192 Byte

  • 1) После достижения допустимого рабочего напряжения.
  • 2) Без допуска датчика, При - 17 °C ... + 167 °C: NTC +-2K (103 GT), PTC+-3K (KTY84/130/PT1000).

• Электрические данные

  Тип подключения	Встроен в кабель двигателя, 1 вход датчика температуры
  Диапазон напряжения питания	7 V ... 12 V
  Продолжительность включения линейной стадии импульса напряжения	Макс. 180 мс 1)
  Выходной ток	≤ 150 mA 2)
  Частота выходного сигнала цифрового позиционного значения	0 kHz ... 75 kHz

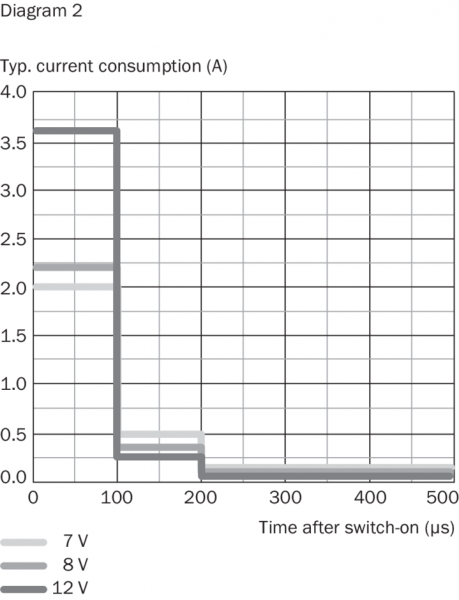

  • 1) Продолжительность включения линейной стадии импульса напряжения между 0 и 7,0 В. см. диаграмму «Потребляемый ток» в разделе Диаграммы.
  • 2) При применении предложенной схемы включения, как описано в справочнике HIPERFACE DSL ® (8017595).

• Механические данные

  Исполнение вала	Конический вал
  Тип фланца / статорная муфта	Статорная муфта
  Размеры	См. размерный чертеж
  Вес	0,2 kg
  Момент инерции ротора	10 gcm²
  Рабочая частота вращения	≤ 12.000 min⁻¹
  Угловое ускорение	≤ 200.000 rad/s²
  Пусковой момент	≤ 0,4 Ncm
  Допустимое радиальное перемещение вала	± 0,2 mm 1)
  Допустимое осевое перемещение вала	± 0,95 mm
  Срок службы шарикоподшипников	См. диаграмму 3

  • 1) Разрешены при использовании эластомерной муфты статора. При использовании муфты статора из пружинного листа предполагается установка без внутренних напряжений.

• Данные окружающей среды

  Диапазон рабочей температуры	–30 °C ... +120 °C 1)
  Диапазон температуры хранения	–40 °C ... +120 °C, без упаковки
  Относительная влажность воздуха/образование конденсата	90 %, Образование конденсата не допускается
  Ударопрочность	100 g, 6 ms (согласно EN 60068-2-27)
  Диапазон частоты вибростойкости	30 g, 10 Hz ... 2.000 Hz (согласно EN 60068-2-6)
  ЭМС	По EN 61000-6-2, EN 61000-6-3 и IEC61326-3-1 2)
  Тип защиты	IP40, при вставленном ответном штекере и закрытой крышке (согласно IEC 60529-1)

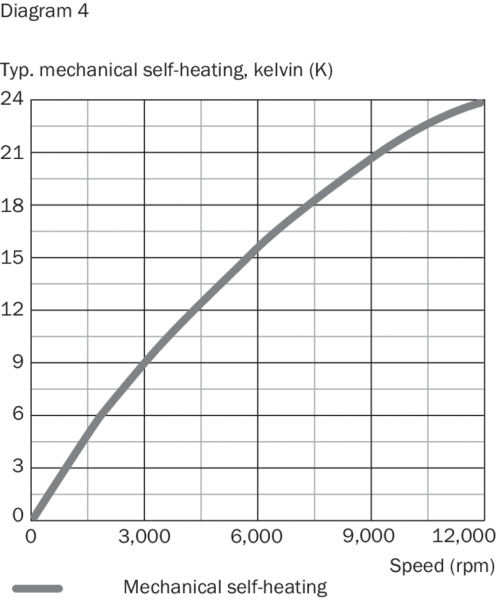

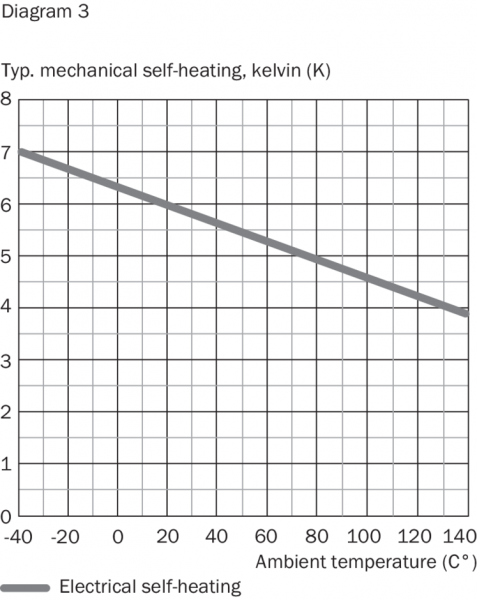

  • 1) Запрещается превышать макс. внутреннюю температуру датчика 125 °C. Для измерения рабочей температуры необходимо использовать определенную измерительную точку на датчике (см. размерный чертеж). Типовые значения для собственного нагрева, см. диаграмму 4 (электрические) и диаграмму 5 (механические).
  • 2) Электромагнитная совместимость в соответствии с приведенными стандартами обеспечивается, если система обратной связи двигателя со вставленным ответным штекером соединена экранированным кабелем с центральной точкой заземления регулятора двигателя. При применении другой концепции экранирования пользователь должен провести собственное тестирование.

• Классификации

  ECl@ss 5.0	27270590
  ECl@ss 5.1.4	27270590
  ECl@ss 6.0	27270590
  ECl@ss 6.2	27270590
  ECl@ss 7.0	27270590
  ECl@ss 8.0	27270590
  ECl@ss 8.1	27270590
  ECl@ss 9.0	27270590
  ETIM 5.0	EC001486
  ETIM 6.0	EC001486
  UNSPSC 16.0901	41112113

Показать всё Скрыть всё

Технические чертежи

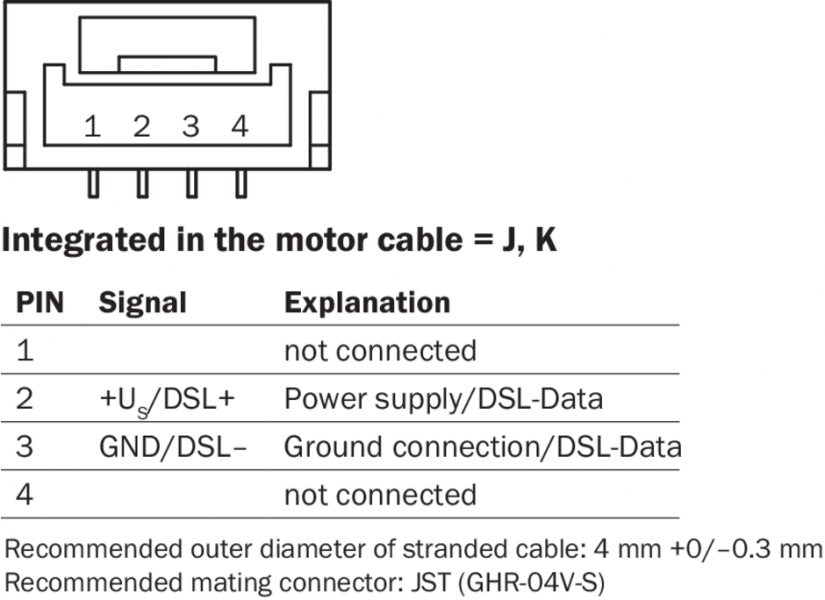

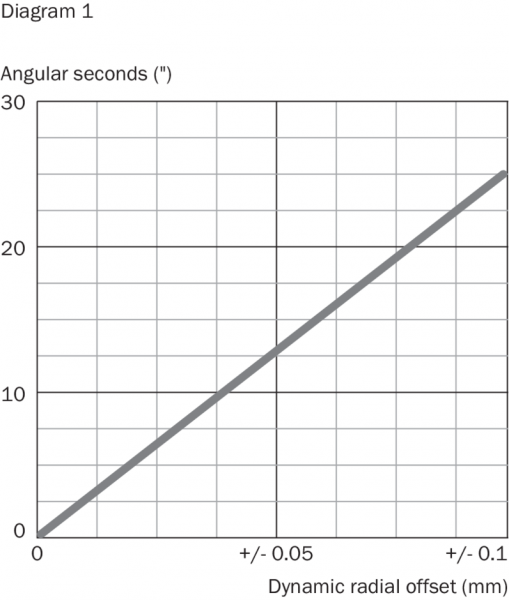

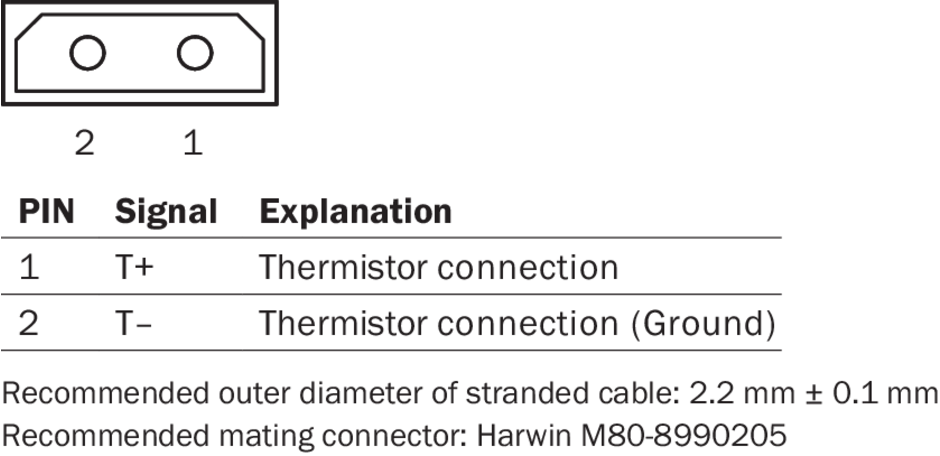

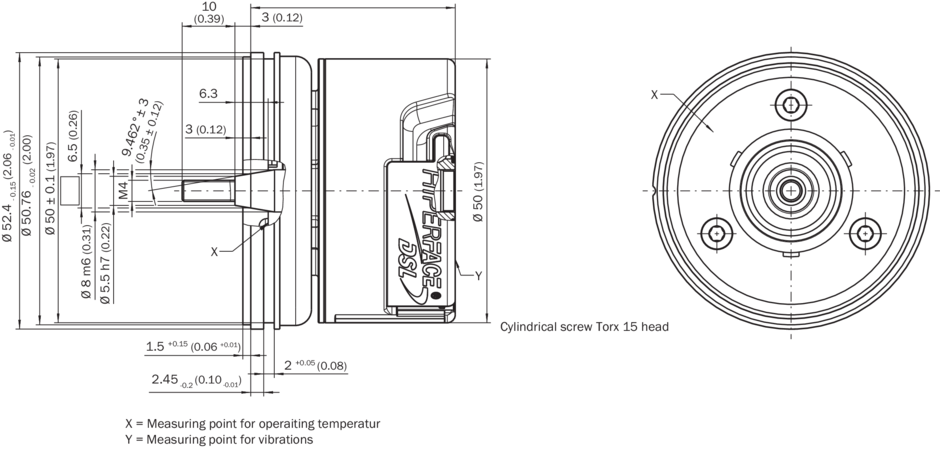

Габаритный чертеж Схема контактов Схема разъема датчика температуры Схема контактов Схема разъема энергопитание / обмен данными Диаграммы Собственный нагрев, механический Диаграммы Собственный нагрев, электрический Диаграммы Допуски Диаграммы Потребление тока Вид: Галерея Список Показать всё Скрыть всё
