• Характеристики

  Количество принудительно размыкаемых нормально закрытых контактов	2
  Количество нормально открытых контактов	2
  Направления включения	1

• Параметры техники безопасности

  Значение B10d	5 x 105 циклов срабатывания
  Безопасное состояние в случае возникновения ошибки	Выключатель не имеет внутренней функции обнаружения ошибок и в случае неисправности не может перейти в безопасное состояние. Обнаружение ошибок осуществляется с помощью подключенного логического блока, направленного на обеспечение безопасности.

• Интерфейсы

  Тип подключения Кабель с открытым концом Длина кабеля 25 m Материал кабеля Полиуретан Сечение провода 0,14 mm² ... 0,5 mm²

• Электрические данные

  Принцип переключения	Выключатель замедленного действия
  Количество принудительно размыкаемых нормально закрытых контактов	2
  Количество нормально открытых контактов	2
  Категория потребления	DC-13 (EN 60947-5-1)
  Расчетный рабочий ток (расчетное рабочее напряжение)	2 A (24 V DC) 100 mA (24 V DC)
  Расчетное напряжение на изоляции Ui	32 V
  Максимально допустимое импульсное напряжение Uimp	800 V
  Защита от короткого замыкания	2 A gG/0,1 A gG
  Напряжение переключения	≥ 12 V DC
  Ток переключения (напряжение переключения)	≥ 1 mA (24 V DC)

• Механические данные

  Габариты	64 mm x 132 mm
  Вес	1,32 kg
  Материал корпуса	Пластик
  Срок службы механических компонентов	1 x 105 циклов срабатывания

• Данные окружающей среды

  Тип защиты	IP65 (EN 60529)
  Диапазон рабочих температур	–5 °C ... +50 °C
  Температура хранения	–5 °C ... +50 °C

• Классификации

  ECl@ss 5.0	27371238
  ECl@ss 5.1.4	27371238
  ECl@ss 6.0	27371238
  ECl@ss 6.2	27371238
  ECl@ss 7.0	27371238
  ECl@ss 8.0	27371238
  ECl@ss 8.1	27371238
  ECl@ss 9.0	27371238
  ETIM 5.0	EC002571
  ETIM 6.0	EC002571
  UNSPSC 16.0901	39122205

Показать всё Скрыть всё

Технические чертежи

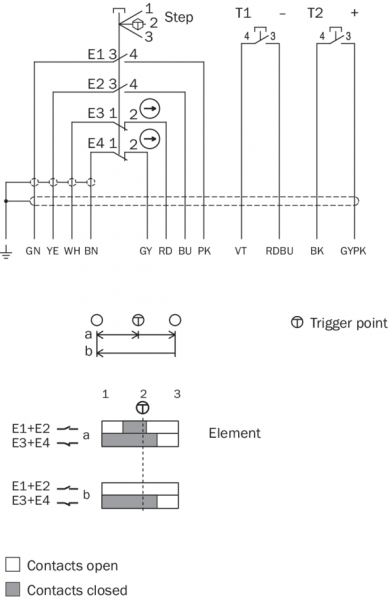

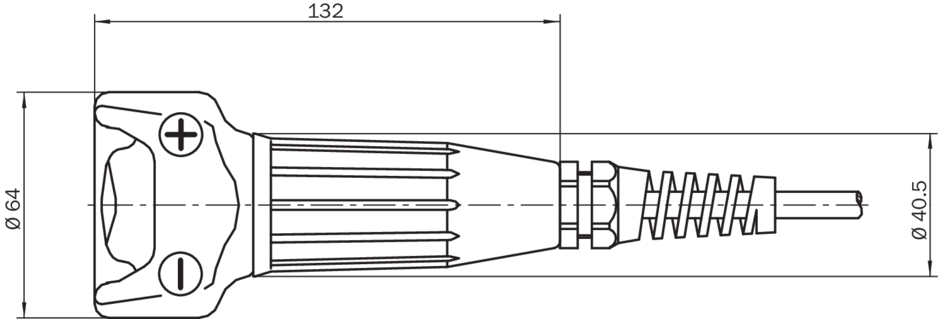

Габаритный чертеж E100-B Диаграмма ходов переключения E100-B Вид: Галерея Список Показать всё Скрыть всё
