Только измерение непрозрачных (полупрозрачных) объектов со стабильной формой
Возможность юстировки
Сертификация согласно стандартам OIML R 129, MID 009 и NAWI
Области применения
Измерение объектов на поддонах
Производительность
Скорость измерительной оси
22 m/min
Максимальный размер объекта
180 cm x 200 cm x 250 cm
Минимальный размер объекта
20 cm x 20 cm x 10 cm
Точность распознавания объекта
± 2 cm x ± 2 cm x ± 1 cm
Точность весов
e = 0,5 kg
Допустимый вес для калибруемых измерений
10–2000 кг
Допуски
OIML R 129
MID009
NAWI
Для видов применения с возможностью юстировки
Интерфейсы
Ethernet
✔
Скорость передачи данных
10/100/1000 Мбит/с
Протокол
FTP
Электрическое подключение
RJ45
Последовательный (RS-232, RS-422)
✔
Электрическое подключение
D-Sub
Оптическая индикация
Средство отображения с серийным интерфейсом (RS-232, RS-422, RS-485)
Идентификация
Ручной сканер штрихкодов IDM16x с прочной конструкцией для считывания всех распространенных одномерных штрихкодов, расстояние считывания до 800 мм, минимальная ширина модуля 0,076 мм (другие типы ручных сканеров по запросу)
Механика/электроника

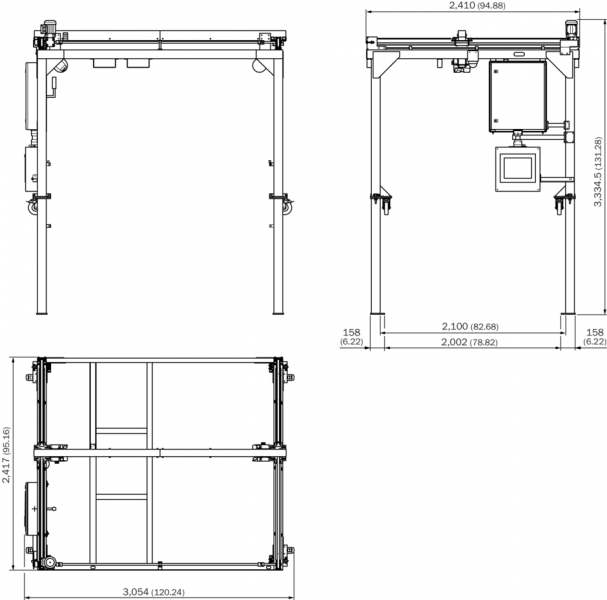

Размеры, система (Д x Ш x В)
3,2 m x 2,4 m x 3,35 m
Транспортные размеры, система (Д x Ш x В)
3,2 m x 2,4 m x 2,3 m
Измерительная поверхность системы
1,8 m x 2 m
Высота измерения
(≤ 2,5 m)
Измерительная поверхность платформенных весов
1,5 m x 1,25 m
Напряжение питания
230 VАльтернатива: 110 В (типично)
Сетевая частота
50 HzДля 230 В
60 HzДля 110 В
Компьютерная платформа
APACHE p8 с установленной ОС Windows XP
Панель ввода
Сенсорная панель для ввода данных и визуализации результатов измерения
Величины выступов
Выступы объекта, длина и ширина которых больше 4 см, либо, соответственно, высота больше 1 см, учитываются при определении прямоугольного объекта с минимальными размерами
Данные окружающей среды
Рабочий диапазон температур
0 °C ... +40 °C
32 °F ... +104 °C
Допустимая относительная влажность воздуха
≤ 85 %, без образования конденсата
Общие указания
Комплект поставки

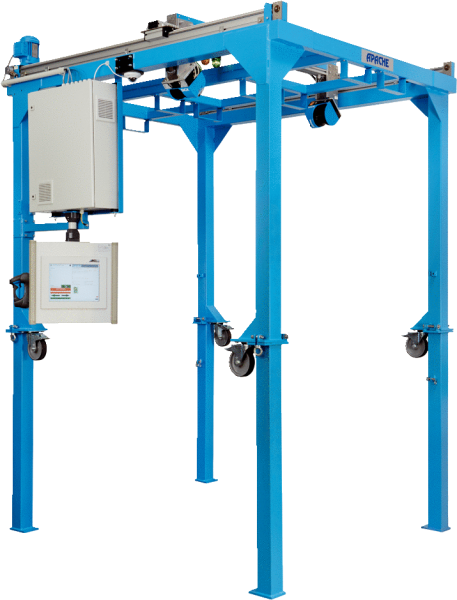

Система DWS Pallet с рамой и пакетом датчиков SICK
LMS500 (2 x)
DFS60
IME12 (3 x)
DOS-2312-G
IDM160BT RS-232 Kit
Ручной сканер (опция)
Платформенные весы (опция)
Соединительные кабели и опции рамы зависят от вида применения
