• Производительность

  Диапазон измерения	0,5 m ... 20 m 1)
  Разрешение	≤ 1 mm
  Точность воспроизведения	7 mm 2) 3) 10 mm 3) 4)
  Точность	± 10 mm 5) 6)
  Оценка	1 ms ... 4.000 ms 7)
  Времени цикла измерения	0,977 ms
  Усреднение	1/16/64/256/1024
  Время вывода	1 ms ... 4.000 ms 8)
  Время задержки диафрагмы	1 s 9)
  Источник света	Лазер, инфракрасный
  Класс лазера	1 (IEC 60825-1:2014, EN 60825-1:2014)
  Тип. размер светового пятна (расстояние)	20 mm (+ 5 x расстояние в м)
  Примечание	Механическая диафрагма
  Специальная опция	Механическая диафрагма

  • 1) Макс. температура объекта 1400 °C.
  • 2) В зависимости от расстояния и коэффициента диффузного отражения, 7 мм, при отражении 6 –90 % от 0,5 м до 65 м, при отражении 6–18 % от 0,5 м до 40 м, при отражении 6 % от 0,5 м до 15 м.
  • 3) Постоянные условия окружающей среды, минимальная продолжительность включения 30 мин, глубина усреднения 1.024, статистическая ошибка 1 σ.
  • 4) В зависимости от расстояния и коэффициента диффузного отражения, 10 мм, при отражении 6–90 % от 60 м до 155 м, при отражении 6–18 % от 40 м до 65 м, при отражении 6 % от 15 м до 40 м.
  • 5) Температура воздуха 23 °C, 977 гПа, минимальная продолжительность включения 30 мин.
  • 6) При работе в диапазоне +40 °C ... +55 °C точность может снижаться на коэффициент 2,5.
  • 7) В зависимости от типа усреднения, глубины усреднения, лимита времени ожидания, скорости передачи, вывода данных, формата вывода и времени задержки.
  • 8) В зависимости от типа усреднения, глубины усреднения, лимита времени ожидания, скорости передачи, вывода данных и формата вывода.
  • 9) , В зависимости от типа усреднения, глубины усреднения, лимита времени ожидания, скорости передачи, вывода данных и формата вывода.

• Интерфейсы

  Последовательный ✔ , RS-232, RS-422 Примечание Переключаемые Функция Настройка параметров (RS-232)
  Аналоговый выход 4 мА ... 20 мА, масштабируемый
  Переключающий выход	Q1, Q2 1)

  • 1) Выход Q с защитой от короткого замыкания.

• Механика/электроника

  Напряжение питания UV	Пост. ток 18 V ... 30 V, Предельные значения
  Остаточная пульсация	< 5 Vss 1)
  Потребляемая мощность	≤ 6 W 2)
  Время инициализации	6 s
  Тип подключения	1 x клеммная колодка, 1 x Sub D, 9-контактный
  Вес	Ок. 1.200 g
  Выходной ток IА	100 mA
  Тип защиты	IP65
  Класс защиты	III 3)

  • 1) Не допускается превышение или занижение допуска UВ.
  • 2) Без нагрузки.
  • 3) Расчетное напряжение DC 50 В напряжение PELV (EN 50178).

• Данные окружающей среды

  Электромагнитная совместимость (ЭМС)	EN 55011:1998 Kl. B, Gr.1 EN 61000-6-2
  Рабочий диапазон температур	–10 °C ... +55 °C –10 °C ... +75 °C, Работа с охлаждающим корпусом
  Диапазон температур при хранении	–25 °C ... +75 °C
  Температурный дрейф	Typ. 0,6 mm/K 1) Typ. 0,3 mm/K 2)
  Механическая прочность	Удар: (IEC 60068-2-27, –2-29) Синус: (IEC 60068-2-6)

  • 1) -10° C ... 0° C, +40 °C ... +55 °C.
  • 2) 0 °C ... +40 °C.

• Классификации

  ECl@ss 5.0	27270801
  ECl@ss 5.1.4	27270801
  ECl@ss 6.0	27270801
  ECl@ss 6.2	27270801
  ECl@ss 7.0	27270801
  ECl@ss 8.0	27270801
  ECl@ss 8.1	27270801
  ECl@ss 9.0	27270801
  ETIM 5.0	EC001825
  ETIM 6.0	EC001825
  UNSPSC 16.0901	41111613

Показать всё Скрыть всё

Технические чертежи

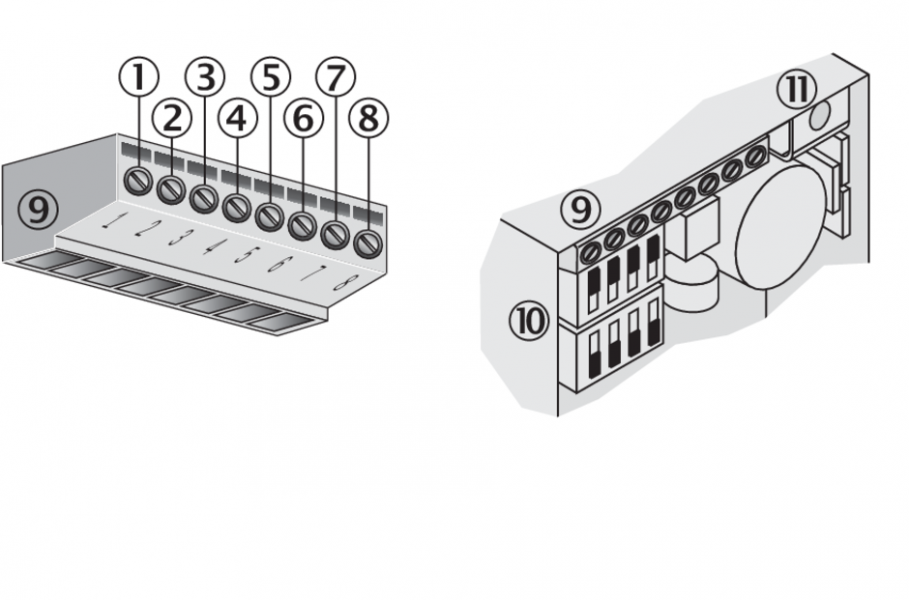

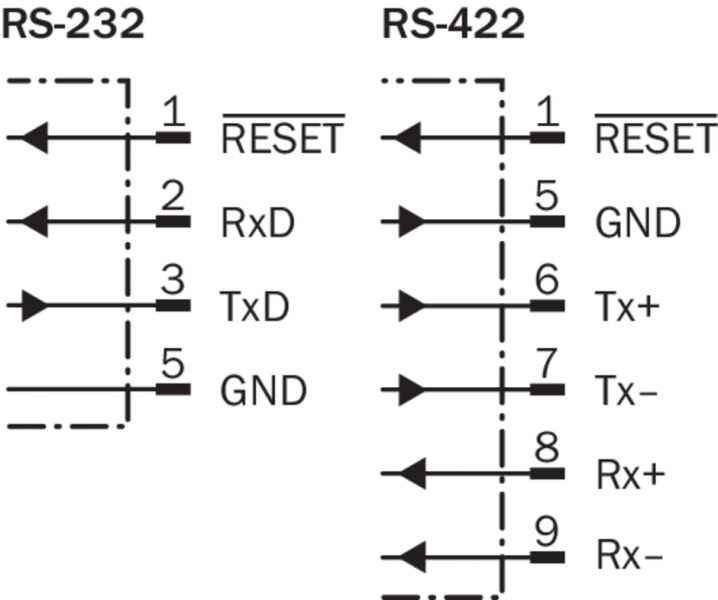

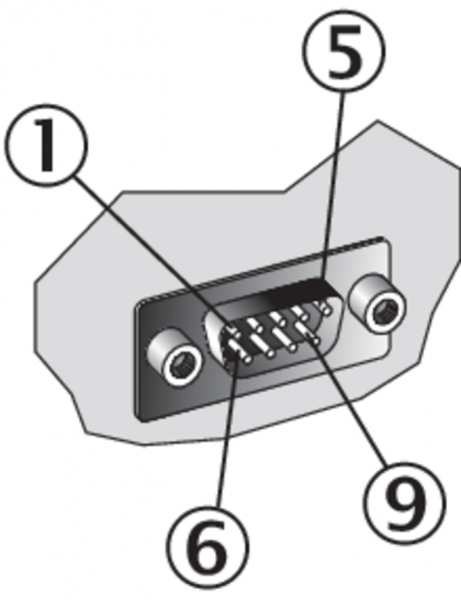

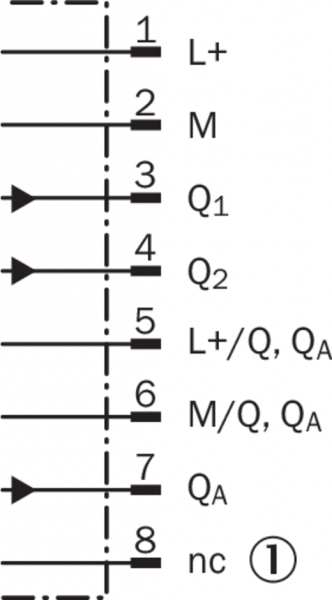

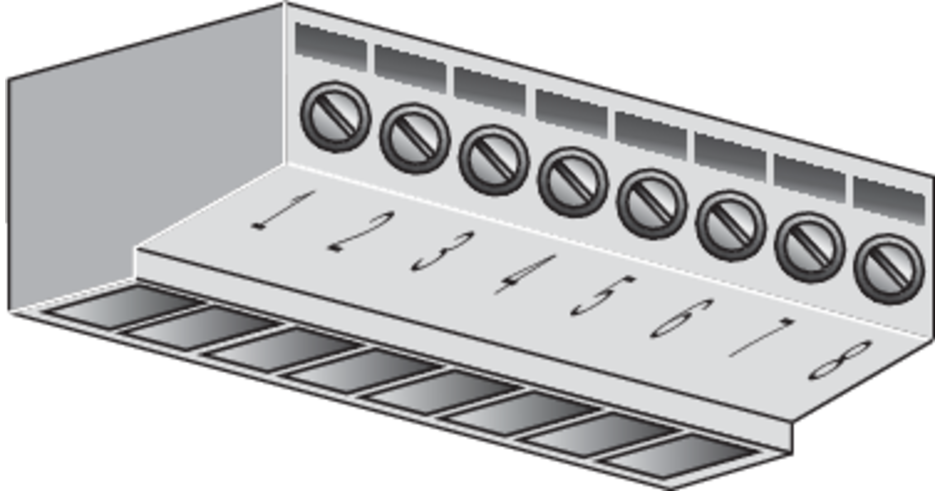

тип подключения RS-232/RS-422 тип подключения DMxxx-2 RS232/RS-422, PG9 схема соединений RS-232/RS-422 схема соединений DMxxx-2 RS232/RS-422, PG9 Схема соединений Варианты настройки Вид: Галерея Список Показать всё Скрыть всё
