• Производительность

  Диапазон измерения	0,15 m ... 300 m, на отражающей пленке «Diamond Grade» 1)
  Разрешение	0,05 mm ... 5 mm
  Точность воспроизведения	2 mm 1) 2)
  Точность	± 5 mm
  Время вывода	2 ms
  Источник света	Лазер, красный 3)
  Класс лазера	2, соответствует 21 CFR 1040.10 и 1040.11, за исключением различий согласно «Laser Notice № 50» от 24 июня 2007 г. (IEC 60825-1:2014, EN 60825-1:2014)
  Тип. размер светового пятна (расстояние)	130 mm (на 70 м) 270 mm (на 150 м) 360 mm (на 220 м)
  Макс. скорость перемещения	10 m/s

  • 1) На отражающей пленке «Diamond Grade».
  • 2) Статистическая ошибка 1 σ, постоянные условия окружающей среды, мин. задержка включения 10 мин.
  • 3) Средний срок службы 50000 ч при TU = +25 °C.

• Интерфейсы

  DeviceNet™	✔
  Переключающий выход	Двухтактный режим: PNP/NPN (100 мА) 1)
  Многофункциональный вход (MF)	1 x MF 2) 3)

  • 1) HIGH = > UВ - 3 В / LOW = < 2 В.
  • 2) HIGH = > 12 V / LOW = < 3 V.
  • 3) Без защиты от инверсии полярности.

• Механика/электроника

  Напряжение питания UV	Пост. ток 18 V ... 30 V, Предельные значения
  Остаточная пульсация	< 5 Vss 1)
  Время инициализации	1,5 s 2)
  Тип подключения	Разъем, 1 x M12, 5-контактный, B-кодированный, 1 x M16, 8-контактный, B-кодированный
  Индикация	Дисплей
  Вес	Ок. 1.650 g
  Выходной ток IА	≤ 100 mA 3)
  Потребление тока	При 24 В DC < 1.000 mA
  Тип защиты	IP65
  Класс защиты	II 4)

  • 1) Не допускается превышение или занижение допуска UВ.
  • 2) После потери рефлектора < 1 с при Bмакс < 1 м/с.
  • 3) С защитой от короткого замыкания и перегрузки Макс. 100 нФ / 20 мГн.
  • 4) Расчетное напряжение постоянного тока 32 В.

• Данные окружающей среды

  Электромагнитная совместимость (ЭМС)	EN 61000-6-2, EN 55011
  Рабочий диапазон температур	–40 °C ... +55 °C, Работа с нагревателем –40 °C ... +75 °C, Работа с охлаждающим корпусом
  Диапазон температур при хранении	–25 °C ... +75 °C
  Влияние давления воздуха	0,3 ppm/hPa
  Влияние температуры	1 ppm/K
  Температурный дрейф	Typ. 0,1 mm/K
  Механическая прочность	Удар: (EN 600 68-2-27 / –2-29) Синус: (EN 600 68-2-6) Шум: (EN 600 68-2-64)

• Классификации

  ECl@ss 5.0	27270801
  ECl@ss 5.1.4	27270801
  ECl@ss 6.0	27270801
  ECl@ss 6.2	27270801
  ECl@ss 7.0	27270801
  ECl@ss 8.0	27270801
  ECl@ss 8.1	27270801
  ECl@ss 9.0	27270801
  ETIM 5.0	EC001825
  ETIM 6.0	EC001825
  UNSPSC 16.0901	41111613

Показать всё Скрыть всё

Технические чертежи

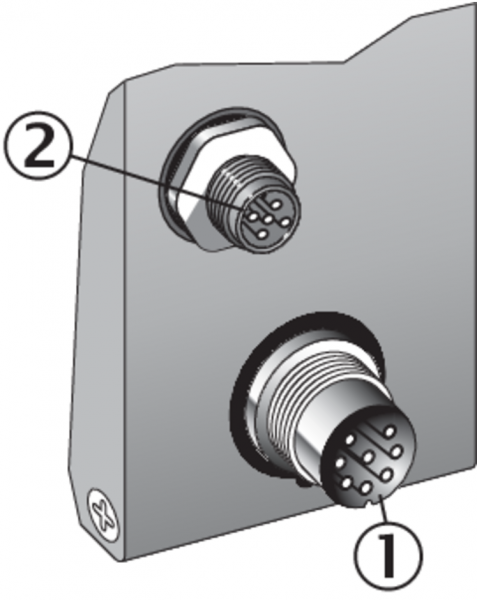

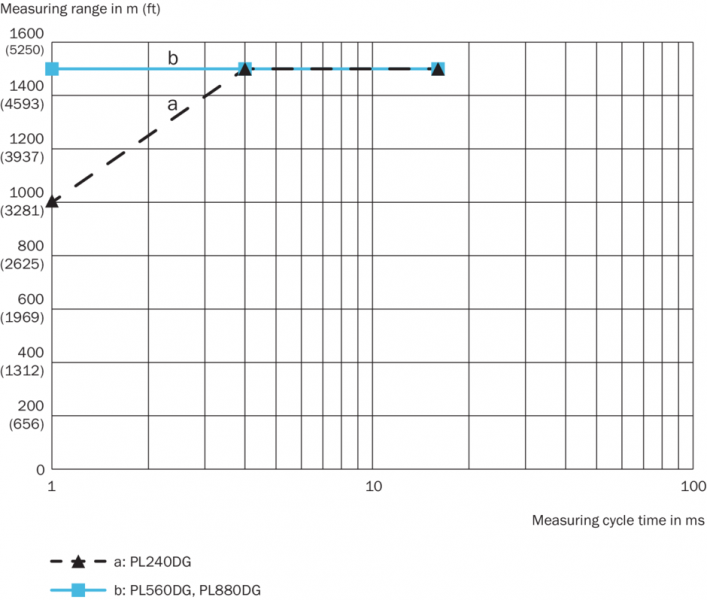

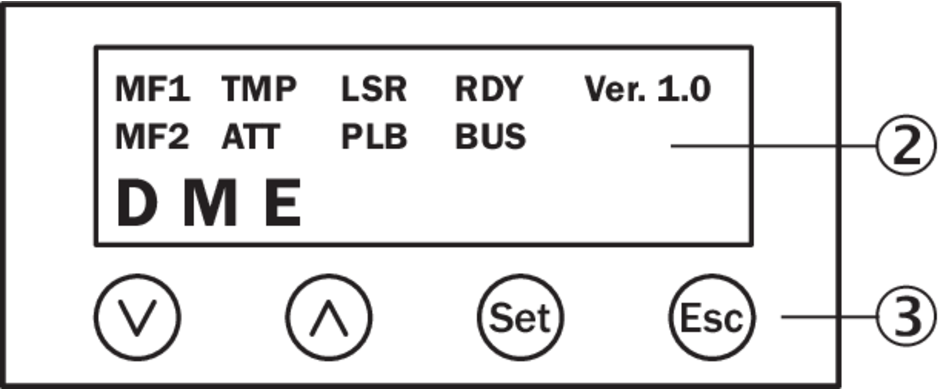

Тип подключения DME4/5xxx-xx4 DeviceNet, штекер 1 x M12, 5-конт., A-кодирование 1 x M16, 8-конт. Варианты настройки Диаграмма рабочих зон Диапазон измерения DL1000 по времени цикла измерения и типу отражателя Вид: Галерея Список Показать всё Скрыть всё
