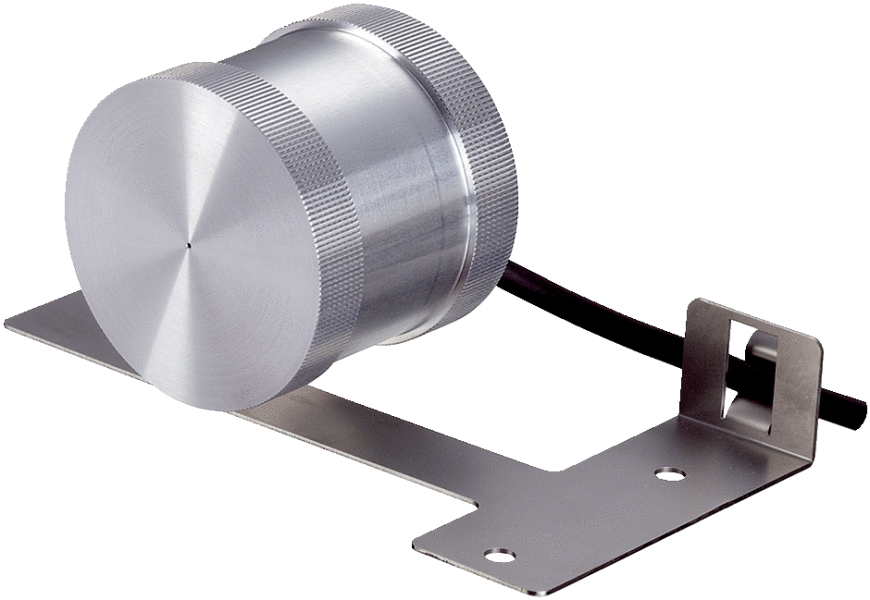

DKV60-A2K02000

Производительность

Количество импульсов на один оборот	2.000
Разрешение в импульсах/мм	10
Измерительный шаг (разрешение мм/импульс)	0,1
Допуски	± 0,4 мм/м, зависит от мерного колеса (колесо + поверхность)
Время инициализации	40 s

Электрические данные

Электрический интерфейс	4,5 V ... 5,5 V, TTL/RS422
Тип подключения	Кабель, 8-жильный, универсальный, 1,5 m
Рабочий ток без нагрузки	≤ 40 mA
Ток нагрузки, макс.	30 mA
Максимальная частота выходного сигнала	200 Hz
Базовый сигнал, количество	1
Базовый сигнал, положение	90°, электрические, логические соединения с A и B
Защита от инверсии полярности	–
Стойкость выходов при коротких замыканиях	✔ 1)
MTTFd: время до опасного выхода из строя	600 лет (EN ISO 13849-1) 2)

1) Короткое замыкание относительно другого канала US или GND допускается максимально на 30 с.
2) Данный продукт является стандартным изделием, а не предохранительным устройством, в соответствии с директивой по машиностроению. Расчет на основе номинальной нагрузки компонентов, средней температуры окружающей среды 40 °C, частота применения 8760 ч./год. Все выходы из строя электрических систем рассматриваются как опасные выходы из строя. Более подробная информация приведена в документе № 8015532.

Механические данные

Окружность мерного колеса

200 mm

Поверхность мерного колеса

Кольцевая поверхность, материал: EPDM 1)

Исполнение пружинного кронштейна

Пружинный кронштейн 69,5 мм

Масса

420 g

Материал, механические части пружинного кронштейна
Пружинный элемент	Пружинная сталь, нержавеющая
Мерное колесо, пружинный кронштейн	Алюминий

Пусковой момент

0,6 Ncm (при 20 °C)

Рабочий крутящий момент

0,4 Ncm (при 20 °C)

Рабочая частота вращения

1.000 min⁻¹

Максимальная рабочая частота вращения

1.500 min⁻¹

Срок службы подшипника

2 x 10^9 оборотов

Максимальный ход пружины/отклонение пружинного кронштейна

8 mm При ходе пружины 14 Н

Рекомендуемое предварительное натяжение

8 N При отклонении 4 мм 2)

Допустимый рабочий диапазон макс. (длительный режим работы)

± 1,5 mm

Рекомендуемое отклонение пружины

2 mm ... 8 mm

1) Поверхность мерного колеса подвержена износу. Степень износа зависит от давления прижима, режима ускорения в конкретной сфере применения, скорости перемещения, измерительной поверхности, механического выравнивания мерного колеса, температуры и условий окружающей среды. Мы рекомендуем регулярно проверять качество мерного колеса и при необходимости менять его.
2) При измерении сверху на измерительной поверхности.

Данные окружающей среды

ЭМС	По EN 61000-6-2 и EN 61000-6-3
Тип защиты	IP65
Допустимая относительная влажность воздуха	90 % (Образование конденсата на оптических сканирующих элементах не допускается)
Диапазон рабочей температуры	–10 °C ... +60 °C
Диапазон температуры при хранении	–40 °C ... +70 °C, без упаковки

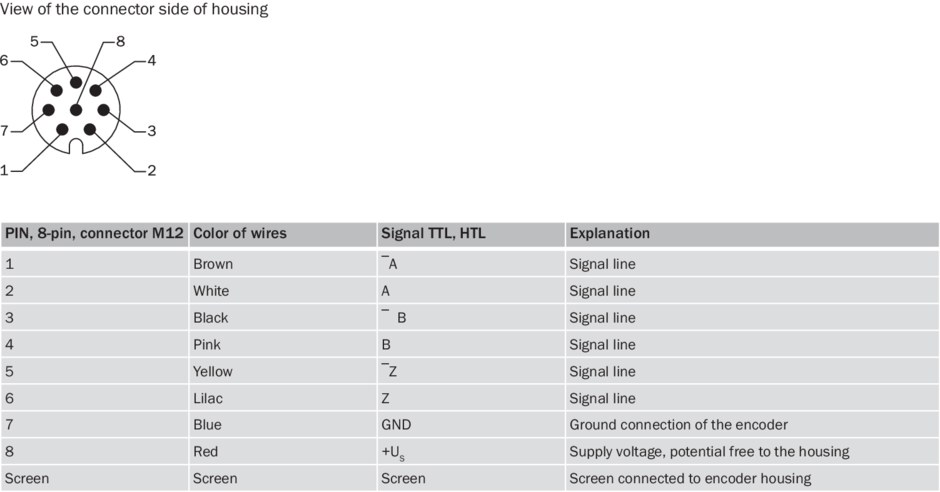

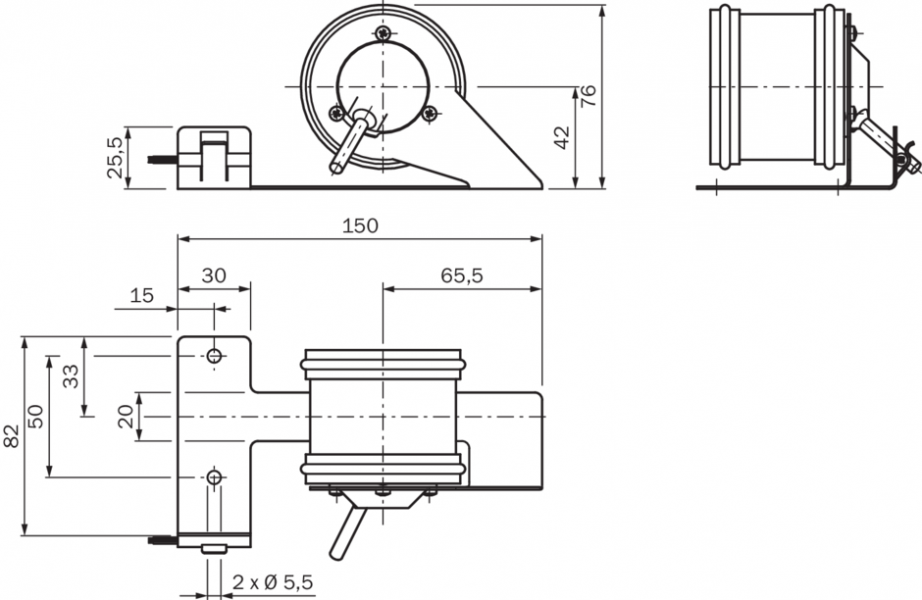

Габаритный чертеж Измерительный барабан, поверхность с кольцом круглого сечения Схема контактов Вид: Галерея Список Показать всё Скрыть всё
