| Характеристики |

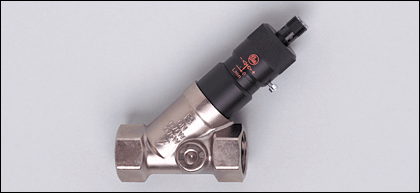

| Датчик потока |
| mit Rückflussverhinderer |
| Подключение к процессу: Rp ¾ |
| Настраиваемая точка переключения |
| Диапазон измерения: < 50 l/min |
| Область применения |
| Применение | | жидкости (вода, растворы гликоля, масла) |
| Температура измеряемой среды [°C] | | 0...85 |
| Электронные данные |
| Электрическое исполнение | | DC PNP |
| Рабочее напряжение [V] | | 24 DC (-15% / +10%) |
| Потребление тока [mA] | | < 15 |
| Класс защиты | | III |
| Защита от переполюсовки | | да |
| Выходы |
| Выход | | NO |
| Номинальный ток [mA] | | 100 |
| Падение напряжения [V] | | < 2,5 |
| Защита от короткого замыкания | | да |
| Защита от перегрузок по току | | да |
| Диапазон измерения / настройки |
| Диапазон измерения [l/min] | | < 50 |
| Диапазон скоростей потока [l/min] | | < 100 |
| Порог срабатывания выхода, SP [l/min] | | 2...50 *) |
| Точность/ погрешность |
| Гистерезис [l/min] | | 1...3 |
| Воспроизводимость [л/мин] | | 0,5 |
| Точность [в % от диапазона] | | ± 5 |
| Взрывное давление (dP) / Расход (Q) | |  |
| Время реакции |
| Время реакции [s] | | < 0,01 |
| Условия эксплуатации |
| Предел прочности по давлению [бар] | | 25 |
| Температура окружающей среды [°C] | | 0...60 |
| Степень защиты | | IP 67 |
| Испытания / одобрения |
| MTTF [лет] | | 15,78 |
| Механические данные |
| Подключение к процессу | | Rp ¾ |
| Материалы корпуса в контакте с изм. средой | | нерж. сталь V2A (1.4301); латунь никелированная; PP (полипропилен); О-кольцо: FPM (Viton) |
| Материал | | латунь никелированная; алюминий анодное оксидирование; PP (полипропилен) |
| Срок службы датчика в циклах срабатывания комм. выхода (миним.) | | 10 миллионов |
| Вес [kg] | | 0,491 |
| Дисплеи / Элементы управления |
| Индикация состояния выхода LED | | жёлтый (4 x 90°) |
| электрическое подключение |
| Электрическое подсоединение | | Разъём M12 |
Назначение жил кабеля при подключении SBY334 - Назначение жил кабеля при подключении~Напечатать диаграмму подключения~ |
| Примечания |
| Примечания | | | *) 1 полный оборот соответствует | | приблиз. 6 л/мин | | Achtung: Einstellschraube nicht über den Maximalwert des Einstellbereichs hinaus verdrehen. |
|
| Упаковочная величина [штука] | | 1 |
|
