| Характеристики |

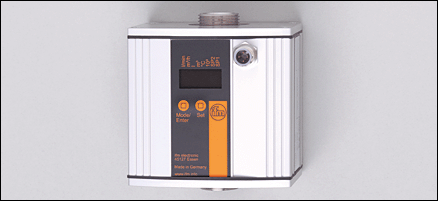

| Ультразвуковой датчик потока |
| Электрический разъём |
| Подключение к процессу: Плоский уплотнитель G¾ |
| Программируемая функция |
| Суммирующая функция |
2 выхода
OUT1 = контроль потока (бинарный), измерение скорости потока (импульсы), предварительная установка измерителя (бинарный)
OUT2 = контроль потока или температуры
(аналоговый или бинарный) |
| вход сброса показаний счетчика |
Диапазон измерений:
0...50 l/min |
| -10...80 °C |
| Max. допустимый расход |
| 60 l/min (3,6 m³/h) |
| подключение к трубе при помощи адаптера |
| Область применения |
| Применение | | жидкости: вода, гликолевые растворы, масла (вязкость: ≤ 68 мм²/с при 40°C ) |
| Температура измеряемой среды [°C] | | -10...80 |
| Электронные данные |
| Электрическое исполнение | | DC PNP/NPN |
| Рабочее напряжение [V] | | 19...30 DC ¹) |
| Потребление тока [mA] | | 100 |
| сопротивление изоляции [MΩ] | | > 100 (500 V DC) |
| Класс защиты | | III |
| Защита от переполюсовки | | да |
| Выходы |
| Выход | | OUT1: NO / NC программируемый или импульсный
OUT2: NO / NC программируемый или аналоговый (4...20 мA / 0...10 В, масштабируемый) |
| Номинальный ток [mA] | | 2 x 250 |
| Падение напряжения [V] | | < 2 |
| Защита от короткого замыкания | | тактовый |
| Защита от перегрузок по току | | да |
| Аналоговый выход | | 4...20 mA; 0...10 V |
| Наиб.нагрузка [Ω] | | 500 |
| Наиб. нагрузка [Ω] | | 2000 |
| Импульсный выход | | Расходомер |
| Диапазон измерения / настройки |
| Контроль скорости потока |
| Диапазон измерения | | 0,0...50,0 l/min | 0,000...3,000 m³/h |
| Предел показаний | | 0,0...60,0 l/min | 0,000...3,600 m³/h |
| Разрешение | | 0,1 l/min | 0,005 m³/h |
| Порог срабатывания выхода, SP | | 0,1...50,0 l/min | 0,005...3,000 m³/h |
| Точка сброса, rP | | 0,0...49,9 l/min | 0,000...2,995 m³/h |
| Начальная точка аналогового сигнала, ASP | | 0,0...40,0 l/min | 0,000...2,400 m³/h |
| Конечная точка аналогового сигнала, AEP | | 10,0...50,0 l/min | 0,600...3,000 m³/h |
| с шагом в | | 0,1 l/min | 0,005 m³/h |
| Контроль моментального расхода |
| Значение импульса | | 0,1 l...1 000 000 m³ |
| Длина импульса [s] | | 0,05...2 |
| Контроль температуры |
| Диапазон контроля [°C] | | -10...80,0 |
| Разрешение [°C] | | 0,2 |
| Порог срабатывания выхода, SP [°C] | | -9,8...80,0 |
| Точка сброса, rP [°C] | | -10,0...79,8 |
| Начальная точка аналогового сигнала, ASP [°C] | | -10,0...62,0 |
| Конечная точка аналогового сигнала, AEP [°C] | | 8,0...80,0 |
| с шагом в [°C] | | 0,2 |
| Точность/ погрешность |
| Контроль скорости потока |
| Точность | | < ± (3% MW + 0,2% MEW) *) / < ± (5% MW + 0,5% MEW) **) |
| Повторяемость | | 0,1 l/min; 6 l/h; 0,006 m³/h |
| Взрывное давление (dP) / Расход (Q) | |  |
| Контроль температуры |
| Точность [K] | | ± 3 (Q > 1 l/min) |
| Время реакции |
| готовность к работе после подключения питания [s] | | 10 |
| Контроль скорости потока |
| Задержка при запуске [s] | | 0...50 |
| Время реакции [s] | | < 0,250 (dAP = 0) |
| Демпфирование, dAP [s] | | 0,0...1,0 |
| Контроль температуры |
| Время реакции [s] | | T09 = 70 (Q > 5 l/min) *) |
| Условия эксплуатации |
| Предел прочности по давлению [бар] | | 16 |
| Температура окружающей среды [°C] | | -10...60 |
| Температура хранения [°C] | | -25...80 |
| Степень защиты | | IP 67 |
| Испытания / одобрения |
| Электромагнитная совместимость | | | EN 61000-4-2 ESD: | 4 kV CD / 8 kV AD | | EN 61000-4-3 ВЧ излучение: | 10 V/m | | EN 61000-4-4 Bсплеск: | 2 kV | | EN 61000-4-5 Выброс: | 0,5 kV | | EN 61000-4-6 ВЧ проводимость: | 10 V |
|
| Ударопрочность | | | DIN IEC 68-2-27: | 20 g (11 ms) |
|
| Вибропрочность | | | DIN IEC 68-2-6: | 5 g (10...2000 Hz) |
|
| MTTF [лет] | | 175 |
| Механические данные |
| Подключение к процессу | | Плоский уплотнитель G¾ |
| Материалы корпуса в контакте с изм. средой | | нерж. сталь V4A (1.4404); витон; PES; Centellen 200 |
| Материал | | корпус: AlMgSi0,5 анодное оксидирование; уплотнение: витон; корпус разъёма: латунь покрытие Optalloy; PA 6.6; Защитное покрытие: полиамид |
| Вес [kg] | | 1,555 |
| Дисплеи / Элементы управления |
| Индикация | | | Дисплей | 6 x светодиод зелёный (l/min, m³/h, l, m³, 10³, °C) | | Состояние выхода | 2 x светодиод желтый | | Измеренные значения | 4-х позиционный буквенно -цифровой дисплей | | программирование | 4-х позиционный буквенно -цифровой дисплей | |
| электрическое подключение |
| Электрическое подсоединение | | Разъём M12; позолоченные контакты |
Назначение жил кабеля при подключении SU7000 - Назначение жил кабеля при подключении~Напечатать диаграмму подключения~
OUT1: 3 опции по выбору
- коммутационный выход объемного расхода
- импульсный выход расхода потока
- коммутационный выход для счетчика с предварительной установкой
OUT2/InD: 5 опций по выбору
- коммутационный выход объемного расхода
- коммутационный выход контроля температуры
- аналоговый выход объемного расхода
- аналоговый выход измерения температуры
- вход внешнего сигнала сброса |  | |
|
| Принадлежности |
| Принадлежности (входят в комплект) | | 2 прокладки (Centellen) |
| Принадлежности (дополнительные) | | | адаптер; | | Номер для заказа E40151 (для труб 1/2", нерж.сталь); | | № заказа E40151 (для трубы R½, латунь) |
|
| Примечания |
| Примечания | | | ¹) по EN50178, SELV, PELV | | *) для воды | | **) для гликоля (35%) и масел (вязкость: 68 mm²/s при 40°C) | | MW = измеренная величина | | MEW = граничная величина измеряемого диапазона | | Уплотнение: только с прокладками Centellen, поставляемыми в наборе |
|
| Упаковочная величина [штука] | | 1 |
|
