| Характеристики |

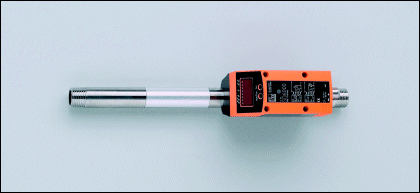

| Датчик расхода газа |
| Электрический разъём |
| Подключение к процессу: ½" NPT (DN15) |
| Программируемая функция |
2 выхода
OUT1 = контроль потока (двоичный), измеритель скорости потока (импульсный), предварительная установка измерителя (двоичная)
OUT2 = контроль потока (аналоговый или двоичный) |
| Единицы измерения: |
| scfm, scfh, scf, °F |
| Область применения |
| Применение | | аргон (Ar), карбон диоксид (CO2), нитроген (N2) |
| Температура измеряемой среды [°F] | | 32...140 |
| Электронные данные |
| Электрическое исполнение | | DC PNP |
| Рабочее напряжение [V] | | 18...30 DC ¹) |
| Потребление тока [mA] | | < 100 |
| Класс защиты | | III |
| Защита от переполюсовки | | да |
| Выходы |
| Выход | | OUT1: NO /NC программируемый или импульсный
OUT2: NO /NC программируемый или аналоговый (4...20 мA, масштабируемый) |
| Номинальный ток [mA] | | 2 x 250 |
| Падение напряжения [V] | | < 2 |
| Защита от короткого замыкания | | тактовый |
| Защита от перегрузок по току | | да |
| Аналоговый выход | | 4...20 mA |
| Наиб.нагрузка [Ω] | | < 500 |
| Импульсный выход | | Расходомер |
| Диапазон измерения / настройки |
| Контроль скорости потока |
| Диапазон измерения [scfh] | | Ar:13,9 (15)...4174 / CO2: 8,4 (10)...2532 / N2: 10,3 (10)...2579 *) |
| Предел показаний [scfh] | | Ar: 0...5009 / CO2: 0...3038 / N2: 0...3094 |
| Порог срабатывания выхода, SP [scfh] | | Ar: 30...4175 / CO2: 20...2530 / N2: 20...2580 |
| Точка сброса, rP [scfh] | | Ar: 10...4155 / CO2: 5...2515 / N2: 5...2565 |
| Начальная точка аналогового сигнала, ASP [scfh] | | Ar: 0...3130 / CO2: 0...1895 / N2: 0...1935 |
| Конечная точка аналогового сигнала, AEP [scfh] | | Ar: 1045...4175 / CO2: 635...2530 / N2: 645...2580 |
| с шагом в [scfh] | | Ar: 5 / CO2: 5 / N2: 5 |
| Динамика измерения | | 1:300 |
| Контроль моментального расхода |
| Значение импульса | | 0,040...4 000 000 scf |
| с шагом в | | 0,020...1000 scf |
| Длина импульса [s] | | 0,045...2 |
| Контроль температуры |
| Диапазон контроля [°F] | | 32...140 |
| Предел показаний [°F] | | 32...140 |
| Точность/ погрешность |
| Контроль скорости потока |
| Точность | | ± (6% MW + 0,6% MEW) ***) |
| Воспроизводимость [% от измеряемой величины] | | ± 1,5 |
| Контроль температуры |
| Точность [K] | | ± 2 **) |
| Время реакции |
| готовность к работе после подключения питания [s] | | 0,5 |
| Контроль скорости потока |
| Время реакции [s] | | < 0,1 (dAP = 0) |
| Демпфирование, dAP [s] | | 0 - 0,2 - 0,4 - 0,6 - 0,8 - 1 |
| Программное обеспечение / Программирование |
| Возможные опции при программировании | | Функция гистеризиса / окна; NO / NC; токовый / импульсный выход; дисплей может вращаться / выключаться; единица измерения, среда |
| Условия эксплуатации |
| Предел прочности по давлению [бар] | | 16 |
| Температура окружающей среды [°F] | | 32...140 |
| Температура хранения [°F] | | -4...185 |
| Макс. допустимая относительная влажность воздуха [%] | | 90 |
| Степень защиты | | IP 65 |
| Испытания / одобрения |
| Электромагнитная совместимость | | | EN 61000-4-2 ESD: | 4 kV CD / 8 kV AD | | EN 61000-4-3 ВЧ излучение: | 10 V/m | | EN 61000-4-4 Bсплеск: | 2 kV | | EN 61000-4-6 ВЧ проводимость: | 10 V |
|
| Вибропрочность | | | DIN IEC 68-2-6: | 5 g (55...2000 Hz) |
|
| MTTF [лет] | | 227 |
| Механические данные |
| Подключение к процессу | | ½" NPT (DN15) |
| Материалы корпуса в контакте с изм. средой | | нерж. сталь V2A (1.4301); керамика стекло обработанное; PEEK; полиэстер; витон; алюминий анодное оксидирование |
| Материал | | пластик PBT-GF 20; PC (APEC); Makrolon; нерж. сталь V2A (1.4301); витон |
| Вес [kg] | | 1,151 |
| Дисплеи / Элементы управления |
| Индикация | | | Дисплей | 4 x светодиод зелёный (scfm, scfh, scf, °F) | | Функции дисплея | 1 x светодиод желтый | | Состояние выхода | 2 x светодиод желтый | | Измеренные значения | 4-х позиционный буквенно -цифровой дисплей | | программирование | 4-х позиционный буквенно -цифровой дисплей | |
| электрическое подключение |
| Электрическое подсоединение | | Разъём M12 |
Назначение жил кабеля при подключении SD6101 - Назначение жил кабеля при подключении~Напечатать диаграмму подключения~
Программирование выходов
----------OUT1----------
- Релейный выход
Hno = гистерезис / нормально открытый
Hnc = гистерезис / нормально закрытый
Fno = функция окна / нормально открытый
Fnc = функция окна / нормально закрытый
- ImP = импульсный выход для измерения
потока / выход сигнала
измерителя с предварительной установкой
----------OUT2----------
- Релейный выход
Hno = гистерезис / нормально открытый
Hnc = гистерезис / нормально закрытый
Fno = функция окна / нормально открытый
Fnc = функция окна / нормально закрытый
- Аналоговый выход
I = Токовый выход (4...20 mA)
 | |
|
| Примечания |
| Примечания | | | ¹) по EN50178, SELV, PELV | | *) в кронштейнах: отображаемое значение | | **) средний поток в пределах диапазона измерения потока | | ***) при условиях согласно DIN ISO 2533 | | и при установке в трубы DN15 | | MW = измеренная величина | | MEW = граничная величина измеряемого диапазона | | Диапазоны измерений, показаний и настройки применительно к стандартной величине потока согласно DIN ISO 2533. |
|
| Упаковочная величина [штука] | | 1 |
|
