| Характеристики |

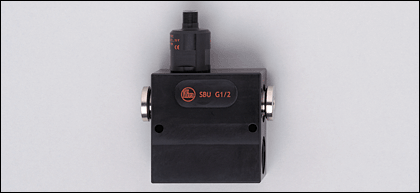

Датчик потока
|
| mit Rückflussverhinderer |
| Подключение к процессу: G ½ |
| Аналоговый выход |
| Диапазон измерения |
| макс. 50 л/мин |
| Диапазон измерения: 0,3...50 l/min |
| Область применения |
| Применение | | станки, сверло с внутренним охлаждением |
| Температура измеряемой среды [°C] | | 0...60 |
| Электронные данные |
| Электрическое исполнение | | DC |
| Рабочее напряжение [V] | | 24 DC (-15% / +10%) |
| Потребление тока [mA] | | 10 |
| Класс защиты | | III |
| Защита от переполюсовки | | да |
| Выходы |
| Выход | | аналоговый |
| Защита от короткого замыкания | | да |
| Защита от перегрузок по току | | да |
| Аналоговый выход | | (0,3-1)...10 V |
| Наиб.нагрузка [Ω] | | 10000 |
| Диапазон измерения / настройки |
| Диапазон измерения [l/min] | | 0,3...50 |
| Точность/ погрешность |
| Точность [в % от диапазона] | | ± 5 |
| Время реакции |
| Время реакции [s] | | < 0,01 |
| Условия эксплуатации |
| Предел прочности по давлению [бар] | | 200 |
| Температура окружающей среды [°C] | | 0...60 |
| Степень защиты | | IP 67 |
| Испытания / одобрения |
| MTTF [лет] | | 15,78 |
| Механические данные |
| Подключение к процессу | | G ½ |
| Материалы корпуса в контакте с изм. средой | | нерж. сталь (316S16); алюминий анодное оксидирование; латунь; О-кольцо: FPM (Viton) |
| Материал | | алюминий анодное оксидирование; сталь |
| Вес [kg] | | 0,728 |
| электрическое подключение |
| Электрическое подсоединение | | Разъём M12 |
Назначение жил кабеля при подключении SBU624 - Назначение жил кабеля при подключении~Напечатать диаграмму подключения~ |
| Принадлежности |
| Принадлежности (входят в комплект) | | Уплотняющая заглушка |
| Примечания |
| Примечания | | | Для хладагентов: изменения температуры влияют на указанные стандартные настройки. | | Для масел: температура и вязкость влияют на настройки. | | Рекомендуем использовать фильтрацию 50-микрон. |
|
| Упаковочная величина [штука] | | 1 |
|
