| Характеристики | ||||||||||||||||||||||||

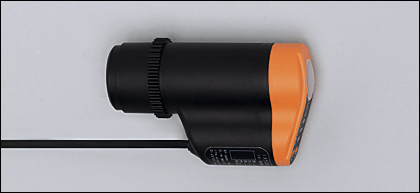

| Датчик хода клапана | ||||||||||||||||||||||||
| Кабель | ||||||||||||||||||||||||
| Обратная связь для линейных одно- или двух клапанных гидро- или пневмоаппаратов | ||||||||||||||||||||||||
| Абсолютное измерение расстояния | ||||||||||||||||||||||||
| Мониторинг уплотнения стержня клапана | ||||||||||||||||||||||||
| Диапазон измерения 0...80 mm | ||||||||||||||||||||||||
| Электронные данные | ||||||||||||||||||||||||
| Электрическое исполнение | DC PNP | |||||||||||||||||||||||
| Рабочее напряжение [V] | 18...36 DC | |||||||||||||||||||||||
| Потребление тока [mA] | < 42 (24 V) | |||||||||||||||||||||||
| Класс защиты | III | |||||||||||||||||||||||
| Защита от переполюсовки | да | |||||||||||||||||||||||
| готовность к работе после подключения питания [s] | 2 | |||||||||||||||||||||||
| Выходы | ||||||||||||||||||||||||
| Выход | 3 x NO | |||||||||||||||||||||||
| Падение напряжения [V] | < 2,5 | |||||||||||||||||||||||
| Номинальный ток [mA] | 100 | |||||||||||||||||||||||
| Защита от короткого замыкания | тактовый | |||||||||||||||||||||||
| Защита от перегрузок по току | да | |||||||||||||||||||||||
| Диапазон контроля | ||||||||||||||||||||||||
| разрешение [mm] | 0,2 | |||||||||||||||||||||||
| Диапазон измерения [mm] | 0...80 | |||||||||||||||||||||||
| Max. скорость мишени (приближающегося предмета) [m/s] | 1 | |||||||||||||||||||||||
| Мишень | Цилиндрическая шайба - Ø 24 mm ±0,05 mm - мин. высота 10 mm - плоская поверхность - нерж. сталь согласно DIN17440, материал 316S12 | |||||||||||||||||||||||
| Программное обеспечение / Программирование | ||||||||||||||||||||||||
| Возможные опции при программировании | 3 точки переключения свободно устанавливаются в пределах диапазона измерения | |||||||||||||||||||||||
| Условия эксплуатации | ||||||||||||||||||||||||
| Температура окружающей среды [°C] | -25...85, плотная прокладка кабеля | |||||||||||||||||||||||
| Степень защиты | IP 65 / IP 67 **) | |||||||||||||||||||||||
| Испытания / одобрения | ||||||||||||||||||||||||
| Электромагнитная совместимость |
| |||||||||||||||||||||||
| MTTF [лет] | 298 | |||||||||||||||||||||||
| Механические данные | ||||||||||||||||||||||||
| Материал | PA (полиамид); TPE; PP (полипропилен); LCP | |||||||||||||||||||||||
| Вес [kg] | 0,218 | |||||||||||||||||||||||
| Дисплеи / Элементы управления | ||||||||||||||||||||||||
| Индикация состояния выхода LED | зеленый (открыто), желтый (гнездо), красный (закрыто) | |||||||||||||||||||||||
| электрическое подключение | ||||||||||||||||||||||||
| Электрическое подсоединение | Кабель PVC (поливинилхлорид) / 2 m; 5 x 0,14 mm² | |||||||||||||||||||||||
| Назначение жил кабеля при подключении IX5006 - Назначение жил кабеля при подключении~Напечатать диаграмму подключения~
| ||||||||||||||||||||||||
| Принадлежности | ||||||||||||||||||||||||
| Принадлежности (входят в комплект) | монтажный адаптер | |||||||||||||||||||||||
| Примечания | ||||||||||||||||||||||||
| Примечания |
| |||||||||||||||||||||||
| Упаковочная величина [штука] | 1 | |||||||||||||||||||||||
