Показать всё Скрыть всё
- Характеристики
| Версия | Low Density |
| Тип подключения | В зависимости от используемого Cloning-Plug |
| Окно считывания | Колеблющееся зеркало |
| Исполнение сканера | Линейный сканер |
| Фокус | Автофокус (альтернатива: динамическая фокусировка) |
| Количество конфигураций расстояния | ≤ 8 |
| Время изменения фокуса | ≤ 20 ms |
| Источник триггера фокусировки | Интерфейс передачи данных / Переключающие входы |
| Источник света | Видимый красный свет (660 nm) |
| Средняя наработка на отказ | 100.000 h |
| Класс лазера | 2 (IEC 60825-1:2014, EN 60825-1:2014) |
| Угол раскрытия | ≤ 50° |
| Частота сканирования | 400 Hz ... 1.200 Hz |
| Разрешение кода | 0,35 mm ... 1,2 mm |
| Расстояние считывания | 500 mm ... 2.200 mm 1) |
| Функции колеблющегося зеркала | Фиксированное (с регулируемым положением), Колеблющееся (амплитуда регулируется или фиксированная), Односигнальное | | Частота колебаний | 0,5 Hz ... 4 Hz | | Угол отклонения | –20° ... 20° (регулируется программно) |
|
- Производительность
| Виды штрихкода | 2/5 Interleaved, Все основные виды кода, Codabar, Code 128, Code 39, Code 93, GS1-128 / EAN 128, UPC / GTIN / EAN |
| Степень сжатия | 2:1 ... 3:1 |
| Количество кодов на скан | 1 ... 20 (Стандартный декодер) 1 ... 6 (Декодер SMART) |
| Количество кодов на считывающий проход | 1 ... 50 (с автоматическим распознаванием) |
| Количество символов на считывающий проход | 5.000 |
| Количество многократных считываний | 1 ... 100 |
- Интерфейсы
| Ethernet | ✔ , TCP/IP | | Примечание | Только с Cloning-Plug I/O, CAN IN/OUT или CAN Redundant | | Функция | Host, AUX | | Скорость передачи данных | 10/100 Мбит/с |
|
| PROFINET | ✔ | | Примечание | Только с Cloning-Plug I/O, CAN IN/OUT или CAN Redundant | | Функция | PROFINET Dual Port (опционально через внешний модуль промышленной сети CDF600-2) |
|
| EtherNet/IP™ | ✔ | | Примечание | Только с Cloning-Plug I/O, CAN IN/OUT или CAN Redundant | | Скорость передачи данных | 10/100 Мбит/с |
|
| Последовательный | ✔ , RS-232, RS-422, RS-485 | | Примечание | Только с Cloning-Plug D-Sub и Ethernet | | Функция | Host, AUX (только RS-232) | | Скорость передачи данных | 0,3 kBaud ... 115,2 kBaud, AUX: 57,6 кбод (RS-232) |
|
| CAN | ✔ | | Функция | Сеть датчиков SICK CSN на базе CAN (мастер/слейв, мультиплексер/сервер) | | Скорость передачи данных | 20 kbit/s ... 1 Mbit/s |
|
| PROFIBUS DP | ✔ | | Тип интеграции в шину | В качестве опции через внешний модуль промышленной сети CDF600-2 |
|
| DeviceNet™ | ✔ | | Тип интеграции в шину | В качестве опции через внешний соединительный модуль CDM + CMF |
|
| Переключающие входы | 6 («Датчик 1» ... «Датчик 6») |
| Переключающие выходы | 4 («Результат 1»–«Результат 4») |
| Тактирование сигналов считывания | Переключающие входы, Последовательный интерфейс, Автотактирование, CAN |
| Оптическая индикация | 6 LEDs (Ready, Result, Лазер, Data, CAN, LNK TX, Гистограмма для индикации процентного выражения качества считывания (10 светодиодов)) |
| Элементы управления | 2 клавиши |
| Накопитель параметров | Интегрирован в Cloning-Plug |
| Конфигурационное ПО | SOPAS ET |
- Механика/электроника
| Электрическое подключение | В зависимости от используемого Cloning-Plug |
| Рабочее напряжение | 18 V DC ... 30 V DC |
| Потребляемая мощность | 17 W |
| Корпус | Алюминиевое литье |
| Цвет корпуса | Светло-голубой (RAL 5012) |
| Лицевая панель | Стекло |
| Тип защиты | IP65 (EN 60529/A1 (2002-02)) |
| Электробезопасность | Согласно сертификации UL 60950-1 |
| Вес | 2.200 g |
| Размеры (Д x Ш x В) | 182 mm x 128 mm x 97 mm |
- Данные окружающей среды
| Электромагнитная совместимость (ЭМС) | EN 61000-6-4 (2007-01) + A1 (2011) EN 61000-6-2:2005-08 |
| Виброустойчивость | EN 60068-2-6:2008-02 |
| Ударопрочность | EN 60068-2-27:2009-05 |
| Диапазон рабочих температур | 0 °C ... +40 °C |
| Температура хранения | –20 °C ... +70 °C |
| Допустимая относительная влажность воздуха | 90 %, без образования конденсата |
| Нечувствительность ко внешним источникам света | 2.000 lx, на штрихкоде |
- Классификации
| ECl@ss 5.0 | 27280102 |
| ECl@ss 5.1.4 | 27280102 |
| ECl@ss 6.0 | 27280102 |
| ECl@ss 6.2 | 27280102 |
| ECl@ss 7.0 | 27280102 |
| ECl@ss 8.0 | 27280102 |
| ECl@ss 8.1 | 27280102 |
| ECl@ss 9.0 | 27280102 |
| ETIM 5.0 | EC002550 |
| ETIM 6.0 | EC002550 |
| UNSPSC 16.0901 | 43211701 |
Показать всё Скрыть всё Технические чертежи

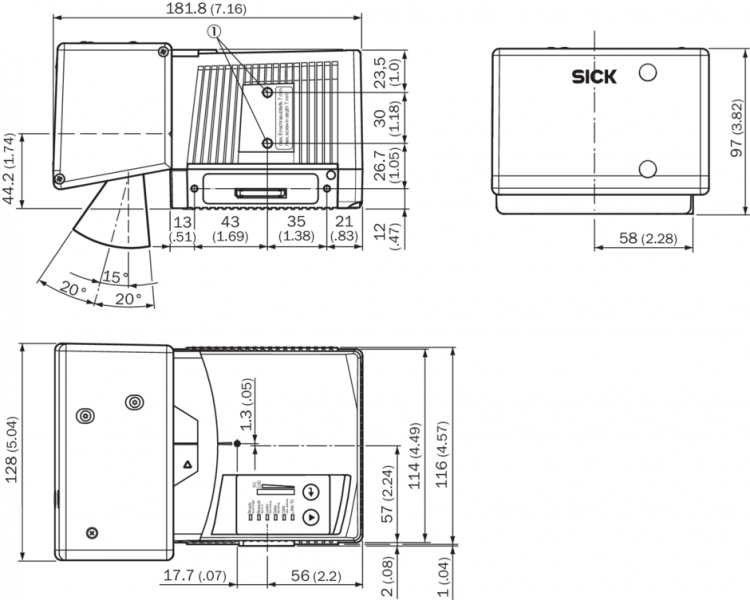

Габаритный чертеж

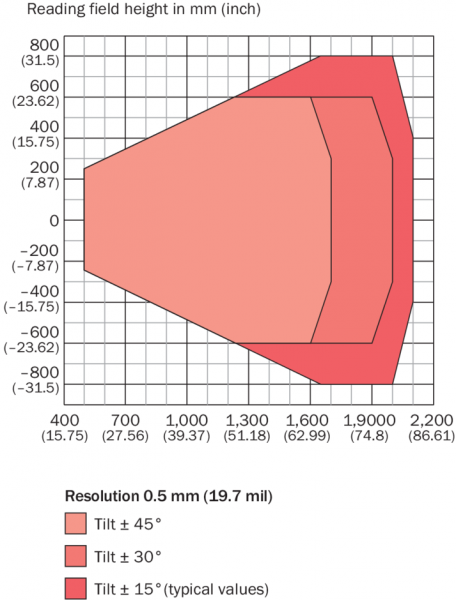

Диаграмма поля считывания
