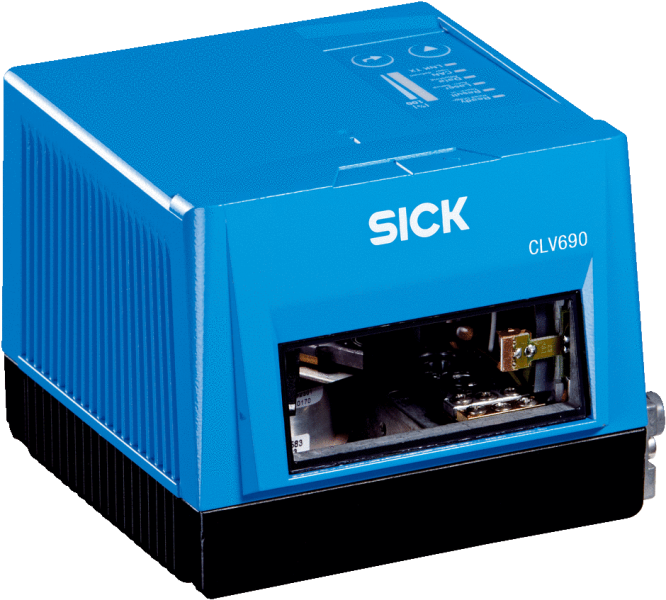

CLV690-0001

Характеристики

Версия	Standard Density
Тип подключения	В зависимости от используемого Cloning-Plug
Окно считывания	С лицевой стороны
Исполнение сканера	Линейный сканер
Фокус	Автофокус (альтернатива: динамическая фокусировка)
Количество конфигураций расстояния	≤ 8
Время изменения фокуса	≤ 20 ms
Источник триггера фокусировки	Интерфейс передачи данных / Переключающие входы
Источник света	Видимый красный свет (660 nm)
Средняя наработка на отказ	100.000 h
Класс лазера	2 (IEC 60825-1:2014, EN 60825-1:2014)
Угол раскрытия	≤ 60°
Частота сканирования	400 Hz ... 1.200 Hz
Разрешение кода	0,25 mm ... 1 mm
Расстояние считывания	500 mm ... 2.100 mm 1)
Обогрев	✔

Производительность

Виды штрихкода	2/5 Interleaved, Все основные виды кода, Codabar, Code 128, Code 39, Code 93, GS1-128 / EAN 128, UPC / GTIN / EAN
Степень сжатия	2:1 ... 3:1
Количество кодов на скан	1 ... 20 (Стандартный декодер) 1 ... 6 (Декодер SMART)
Количество кодов на считывающий проход	1 ... 50 (с автоматическим распознаванием)
Количество символов на считывающий проход	5.000
Количество многократных считываний	1 ... 100

Интерфейсы

Ethernet	✔ , TCP/IP
Примечание	Только с Cloning-Plug I/O, CAN IN/OUT или CAN Redundant
Функция	Host, AUX
Скорость передачи данных	10/100 Мбит/с

PROFINET	✔
Примечание	Только с Cloning-Plug I/O, CAN IN/OUT или CAN Redundant
Функция	PROFINET Dual Port (опционально через внешний модуль промышленной сети CDF600-2)

EtherNet/IP™	✔
Примечание	Только с Cloning-Plug I/O, CAN IN/OUT или CAN Redundant
Скорость передачи данных	10/100 Мбит/с

Последовательный	✔ , RS-232, RS-422, RS-485
Примечание	Только с Cloning-Plug D-Sub и Ethernet
Функция	Host, AUX (только RS-232)
Скорость передачи данных	0,3 kBaud ... 115,2 kBaud, AUX: 57,6 кбод (RS-232)

CAN	✔
Функция	Сеть датчиков SICK CSN на базе CAN (мастер/слейв, мультиплексер/сервер)
Скорость передачи данных	20 kbit/s ... 1 Mbit/s

PROFIBUS DP	✔
Тип интеграции в шину	В качестве опции через внешний модуль промышленной сети CDF600-2

DeviceNet™	✔
Тип интеграции в шину	В качестве опции через внешний соединительный модуль CDM + CMF

Переключающие входы

6 («Датчик 1» ... «Датчик 6»)

Переключающие выходы

4 («Результат 1»–«Результат 4»)

Тактирование сигналов считывания

Переключающие входы, Последовательный интерфейс, Автотактирование, CAN

Оптическая индикация

6 LEDs (Ready, Result, Лазер, Data, CAN, LNK TX, Гистограмма для индикации процентного выражения качества считывания (10 светодиодов))

Элементы управления

2 клавиши

Накопитель параметров

Интегрирован в Cloning-Plug

Конфигурационное ПО

SOPAS ET

Механика/электроника

Электрическое подключение	В зависимости от используемого Cloning-Plug
Рабочее напряжение	21,6 V DC ... 28,8 V DC
Потребляемая мощность	78 W
Корпус	Алюминиевое литье
Цвет корпуса	Светло-голубой (RAL 5012)
Лицевая панель	Стекло
Тип защиты	IP65 (EN 60529/A1 (2002-02))
Электробезопасность	Согласно сертификации UL 60950-1
Вес	1.500 g
Размеры (Д x Ш x В)	117 mm x 117 mm x 94 mm

Данные окружающей среды

Электромагнитная совместимость (ЭМС)	EN 61000-6-4 (2007-01) + A1 (2011) EN 61000-6-2:2005-08
Виброустойчивость	EN 60068-2-6:2008-02
Ударопрочность	EN 60068-2-27:2009-05
Диапазон рабочих температур	–35 °C ... +35 °C
Температура хранения	–20 °C ... +70 °C
Допустимая относительная влажность воздуха	90 %, без образования конденсата
Нечувствительность ко внешним источникам света	2.000 lx, на штрихкоде

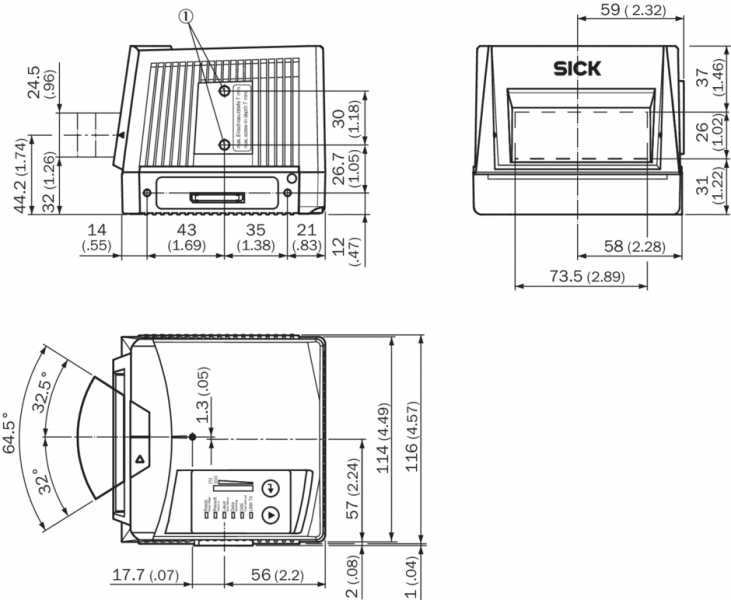

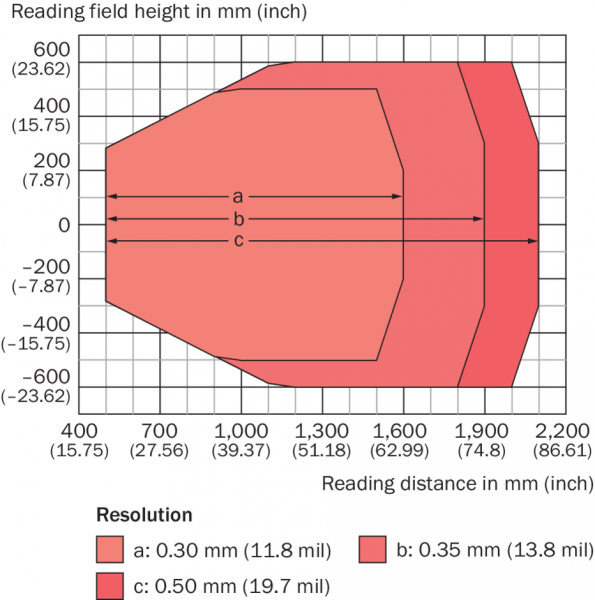

Габаритный чертеж Диаграмма поля считывания Вид: Галерея Список Показать всё Скрыть всё
