- Характеристики
| Версия | Low Density |
| Тип подключения | Ethernet |
| Окно считывания | Колеблющееся зеркало |
| Исполнение сканера | Линейный сканер |
| Фокус | Автофокус |
| Источник света | Видимый красный свет (658 nm) |
| Средняя наработка на отказ | 40.000 h |
| Класс лазера | 2 (IEC 60825-1:2014, EN 60825-1:2014) |
| Угол раскрытия | ≤ 50° |
| Частота сканирования | 600 Hz ... 1.000 Hz |
| Разрешение кода | 0,5 mm |
| Расстояние считывания | 155 mm ... 880 mm 1) |
| Функции колеблющегося зеркала | Фиксированное (с регулируемым положением), Колеблющееся (амплитуда регулируется или фиксированная), Односигнальное | | Частота колебаний | 0,5 Hz ... 6,25 Hz | | Угол отклонения | –20° ... 20° |
|
- Производительность
| Виды штрихкода | Все основные виды кода, Code 39, Code 128, Code 93, Codabar, GS1-128 / EAN 128, UPC / GTIN / EAN, 2/5 Interleaved, Pharmacode, GS1 DataBar, Telepen, MSI/Plessey |
| Степень сжатия | 2:1 ... 3:1 |
| Количество кодов на скан | 1 ... 20 (Стандартный декодер) 1 ... 6 (Декодер SMART) |
| Количество кодов на считывающий проход | 1 ... 50 (с автоматическим распознаванием) |
| Количество символов на считывающий проход | 5.000 500 (с функцией CAN-мультиплексер) |
| Количество многократных считываний | 1 ... 99 |
- Интерфейсы
| Ethernet | ✔ , TCP/IP | | Функция | Host, AUX | | Скорость передачи данных | 10/100 Мбит/с |
|
| PROFINET | ✔ | | Функция | PROFINET Single Port, PROFINET Dual Port (опционально через внешний модуль промышленной сети CDF600-2) | | Скорость передачи данных | 10/100 Мбит/с |
|
| EtherNet/IP™ | ✔ | | Скорость передачи данных | 10/100 Мбит/с |
|
| EtherCAT® | ✔ | | Тип интеграции в шину | В качестве опции через внешний модуль промышленной сети CDF600 |
|
| Последовательный | ✔ , RS-232, RS-422, RS-485 | | Функция | Host, AUX | | Скорость передачи данных | 2.400 Baud ... 115,2 kBaud, AUX: 57,6 кбод (RS-232) |
|
| CAN | ✔ | | Функция | Сеть датчиков SICK CSN на базе CAN (мастер/слейв, мультиплексер/сервер) | | Скорость передачи данных | 20 kbit/s ... 1 Mbit/s |
|
| CANopen | ✔ | | Скорость передачи данных | 20 kbit/s ... 1 Mbit/s |
|
| PROFIBUS DP | ✔ | | Тип интеграции в шину | В качестве опции через внешний модуль промышленной сети CDF600-2 |
|
| DeviceNet™ | ✔ | | Тип интеграции в шину | В качестве опции через внешний соединительный модуль CDM + CMF |
|
| Переключающие входы | 3 («Датчик 1», 2 входа через опциональный накопитель параметров CMC600 в CDB620/CDM420) |
| Переключающие выходы | 2 (через опциональный накопитель параметров CMC600 в CDB620/CDM420) |
| Тактирование сигналов считывания | Переключающие входы, свободно, Последовательный интерфейс, Автотактирование, CAN |
| Оптическая индикация | 6 LEDs (Ready, Result, Лазер, Data, CAN, LNK TX, Гистограмма для индикации процентного выражения качества считывания (10 светодиодов)) |
| Акустическая индикация | Бипер/зуммер (отключаемый, с возможностью назначения функции сигнала о результате) |
| Элементы управления | 2 клавиши (выбор и запуск / отключение функций) |
| Конфигурационное ПО | SOPAS ET |
| Карта памяти | Карта памяти MicroSD (флеш-накопитель), опция |
- Механика/электроника
| Электрическое подключение | 2 x Круглые штекерные соединители M12 (1 x 12-конт. pазъём, A-кодир, 1 x 4-конт., гнездо, D-кодир.) на поворотном блоке подключения |
| Рабочее напряжение | 18 V DC ... 30 V DC |
| Потребляемая мощность | 9,5 W |
| Корпус | Алюминиевое литье |
| Цвет корпуса | Светло-голубой (RAL 5012) |
| Лицевая панель | Стекло |
| Тип защиты | IP65 (EN 60529) |
| Класс защиты | III (EN 61140) |
| Вес | 250 g, без соединительного кабеля |
| Размеры (Д x Ш x В) | 95 mm x 107 mm x 41 mm 1) |
- Данные окружающей среды
| Электромагнитная совместимость (ЭМС) | EN 61000-6-3 (2001-10) / EN 61000-6-2:2005 |
| Виброустойчивость | EN 60068-2-6 (1995) |
| Ударопрочность | EN 60068-2-27 (1993) |
| Диапазон рабочих температур | 0 °C ... +40 °C |
| Температура хранения | –20 °C ... +70 °C |
| Допустимая относительная влажность воздуха | 90 %, без образования конденсата |
| Нечувствительность ко внешним источникам света | 2.000 lx, на штрихкоде |
| Контраст печати штрихкода (PCS) | ≥ 60 % |
- Классификации
| ECl@ss 5.0 | 27280102 |
| ECl@ss 5.1.4 | 27280102 |
| ECl@ss 6.0 | 27280102 |
| ECl@ss 6.2 | 27280102 |
| ECl@ss 7.0 | 27280102 |
| ECl@ss 8.0 | 27280102 |
| ECl@ss 8.1 | 27280102 |
| ECl@ss 9.0 | 27280102 |
| ETIM 5.0 | EC002550 |
| ETIM 6.0 | EC002550 |
| UNSPSC 16.0901 | 43211701 |
Показать всё Скрыть всё Технические чертежи

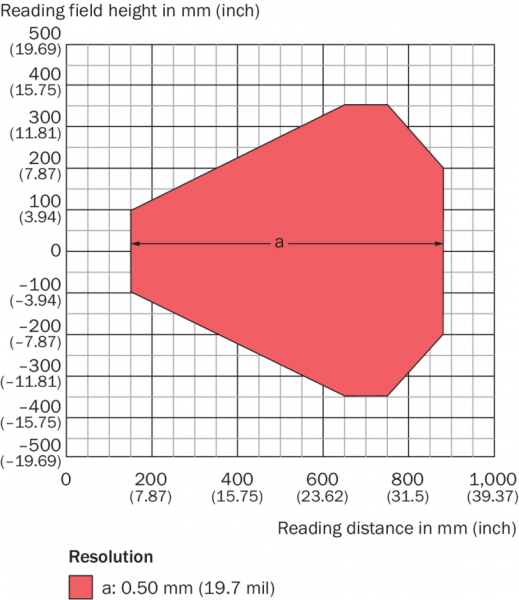

Диаграмма поля считывания

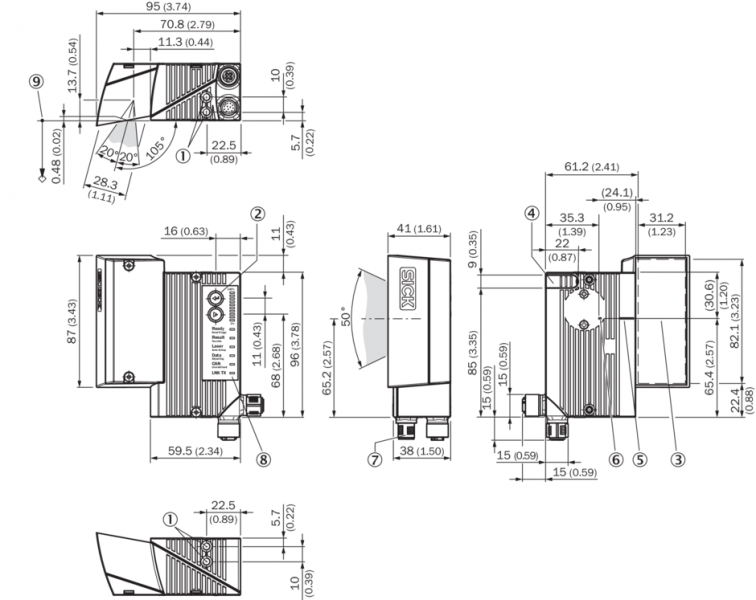

Габаритный чертеж CLV63x/64x/65x, JEF3xx, JEF5xx, Ethernet, колеблющееся зеркало

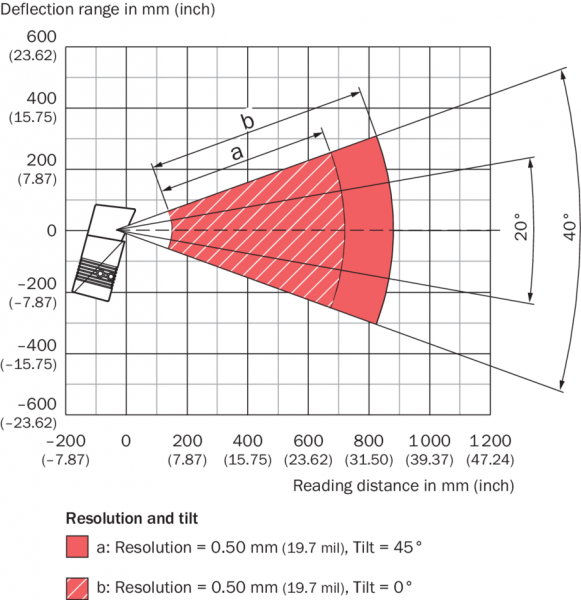

Дальность отклонения
