- Характеристики
| Тип подключения | Кабель |
| Окно считывания | С лицевой стороны |
| Исполнение сканера | Линейный сканер |
| Фокус | Фиксированный фокус (30 mm) |
| Датчик | Линейный датчик CMOS |
| Разрешение датчика | 2.048 px |
| Источник света | Светодиод (Видимый красный свет, 626 nm) |
| Класс светодиода | Группа риска 0 (IEC 62471:2006-07, EN 62471:2008-09) |
| Угол раскрытия | ≤ 71° |
| Частота сканирования | 750 Hz |
| Разрешение кода | 0,125 mm ... 0,5 mm |
| Угол считывания | | Азиумт α (Tilt) | ± 5° (при разрешении кода ≥ 0,125 мм)± 10° (при разрешении кода ≥ 0,15 мм)± 15° (при разрешении кода ≥ 0,2 мм)± 25° (при разрешении кода ≥ 0,35 мм) | | Наклон β (Pitch) | ± 6° (при разрешении кода ≥ 0,2 мм)± 15° (при разрешении кода ≥ 0,5 мм) | | Поворот γ (Skew) | ± 20° (при разрешении кода ≥ 0,2 мм)± 30° (при разрешении кода ≥ 0,5 мм) |
|
| Расстояние считывания | 15 mm ... 70 mm 1) |
| Средняя наработка до отказа | 670.000 h |
- Производительность
| Виды штрихкода | Все основные виды кода, Code 39, Code 128, Code 93, Codabar, UPC / GTIN / EAN, 2/5 Interleaved |
| Степень сжатия | 2:1 ... 3:1 |
| Количество кодов на скан | 1 ... 1 |
| Количество кодов на считывающий проход | 1 ... 15 (с автоматическим распознаванием) |
| Количество символов на считывающий проход | 450 |
| Количество символов на код | ≤ 30 |
| Количество многократных считываний | 1 ... 100 |
- Интерфейсы
| Последовательный | ✔ , RS-232 | | Функция | Host, AUX | | Скорость передачи данных | 2.400 Baud ... 250 kBaud, AUX: 57,6 кбод |
|
| Переключающие входы | 1 («Вход 1», Vin = max. 30 V) |
| Переключающие выходы | 2 («Выход 1», «Выход 2», Iout = max. 50 mA) |
| Тактирование сигналов считывания | Старт: переключающий вход, со свободным ходом, команда, автотактирование, Стоп: переключающий вход, со свободным ходом, команда, таймер, подтверждение считывания Good Read |
| Оптическая индикация | 1 RGB-LED (многофункциональные) |
| Акустическая индикация | Бипер/зуммер (отключаемый, с возможностью назначения функции сигнала о результате) |
| Конфигурационное ПО | SOPAS ET |
- Механика/электроника
| Электрическое подключение | 1 x 9-контактный разъем D-Sub (2 м) |
| Рабочее напряжение | 5 V DC, ± 10 % |
| Потребляемая мощность | Typ. 1 W |
| Корпус | Цинк, литье под давлением |
| Цвет корпуса | Светло-голубой (RAL 5012), черный (RAL 9005) |
| Лицевая панель | PMMA |
| Тип защиты | IP40 (DIN 40 050) |
| Класс защиты | III (VDE 0106/IEC 1010-1) |
| Вес | 230 g, с соединительным кабелем |
| Размеры (Д x Ш x В) | 55 mm x 52 mm x 20 mm |
- Данные окружающей среды
| Электромагнитная совместимость (ЭМС) | EN 61000-6-3/A1:2011-03 / EN 61000-6-2:2005-08 |
| Виброустойчивость | EN 60068-2-6:2008-02 |
| Ударопрочность | EN 60068-2-27:2009-05 |
| Диапазон рабочих температур | 0 °C ... +50 °C |
| Температура хранения | –20 °C ... +70 °C |
| Допустимая относительная влажность воздуха | 90 %, без образования конденсата |
| Нечувствительность ко внешним источникам света | 5.000 lx, на штрихкоде |
| Контраст печати штрихкода (PCS) | ≥ 60 % |
- Общие указания
| Комплект поставки | Одиночный сканер, Safety Notes |
- Классификации
| ECl@ss 5.0 | 27280102 |
| ECl@ss 5.1.4 | 27280102 |
| ECl@ss 6.0 | 27280102 |
| ECl@ss 6.2 | 27280102 |
| ECl@ss 7.0 | 27280102 |
| ECl@ss 8.0 | 27280102 |
| ECl@ss 8.1 | 27280102 |
| ECl@ss 9.0 | 27280102 |
| ETIM 5.0 | EC002550 |
| ETIM 6.0 | EC002550 |
| UNSPSC 16.0901 | 43211701 |
Показать всё Скрыть всё Технические чертежи

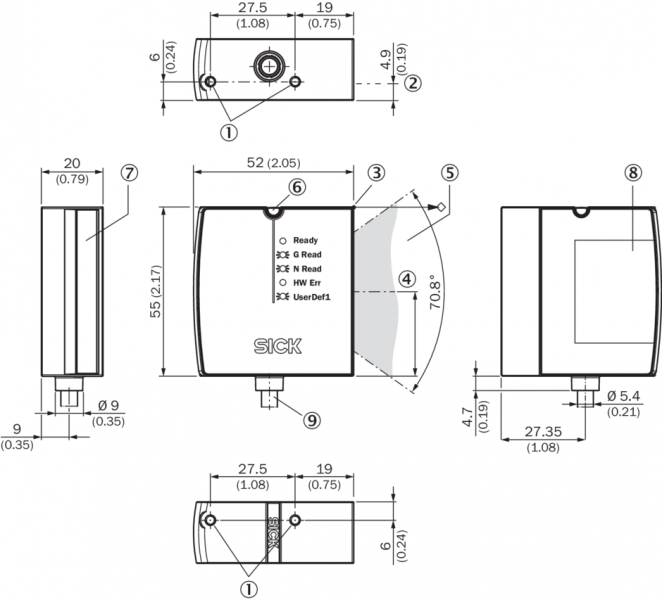

Габаритный чертеж CLV60x фронтальный
Диаграмма поля считывания

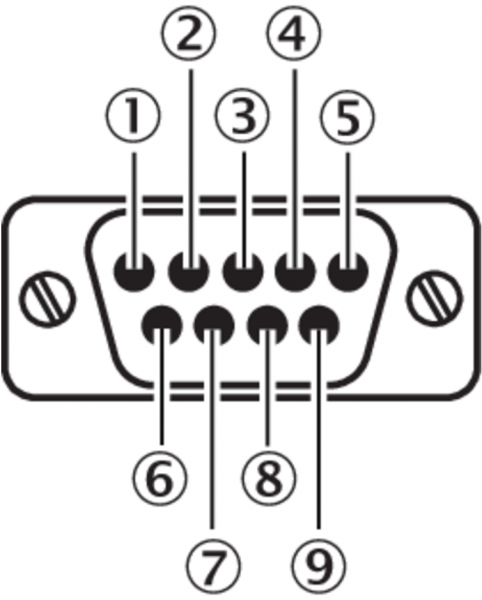

Тип подключения
