• Характеристики

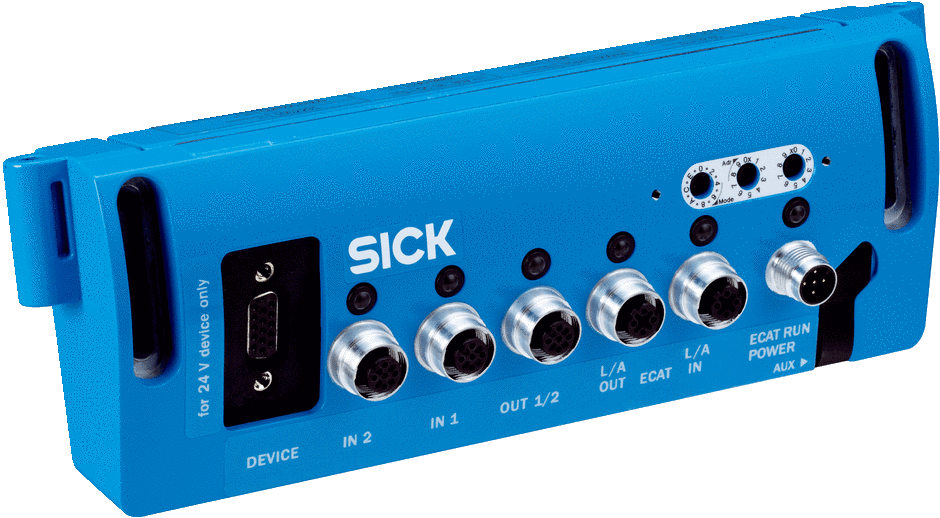

  Краткое описание	Прокси-модуль / шлюз промышленной сети для интеграции датчика в сети на базе EtherCAT
  Поддерживаемые изделия	CLV61x - CLV65x, Lector62x, RFH6xx, RFU62x, Ручные сканеры
  Поддержка модуля имитации (CMC)	Интегрированный
  Поддержка модуля дисплея (CMD)	Нет
  Поддержка модуля питания (CMP)	Нет
  Поддержка модуля промышленной сети (CMF)	Интегрированный (EtherCAT®)

• Интерфейсы

  EtherCAT® ✔ Функция Slave
  Последовательный ✔ , RS-232 Функция AUX Скорость передачи данных 57,6 kBaud
  CAN ✔ Примечание В зависимости от подключенного датчика
  Переключающие входы	2
  Переключающие выходы	2
  Оптическая индикация	7 LEDs (OUT 1/2 с двойной функцией)
  Конфигурационное ПО	SOPAS ET

• Механика/электроника

  Электрическое подключение	1 x 15-конт. гнездовой разъем D-Sub-HD (DEVICE) 3 x 5-конт. гнездовой разъем M12 (IN 1, IN 2, OUT 1/2) 1 x 5-конт. гнездовой разъем M12 (ECAT OUT). 1 x 5-конт. гнездовой разъем M12 (ECAT IN). 1 x 5-конт. штекер M12 (POWER) 1 x 4-конт. гнездовой разъем M8 (AUX)
  Рабочее напряжение	18 V DC ... 30 V DC
  Потребляемая мощность	7 W, если нет подключенного датчика, и не подключены цифровые переключающие входы / выходы
  Корпус	Алюминиевое литье
  Цвет корпуса	Светло-голубой (RAL 5012)
  Тип защиты	IP65 1)
  Класс защиты	III
  Вес	590 g
  Размеры (Д x Ш x В)	47 mm x 225 mm x 76,5 mm 2)
  Подключение сканера	RS-232

  • 1) При использовании стандартного соединительного кабеля сканера SICK.
  • 2) Без подключенных разъемов.

• Данные окружающей среды

  Электромагнитная совместимость (ЭМС)	EN 61000-6-4 (2007-01) / EN 61000-6-2:2005-08
  Виброустойчивость	EN 60068-2-6 (1995)
  Ударопрочность	EN 60068-2-27 (1993)
  Диапазон рабочих температур	–35 °C ... +50 °C
  Температура хранения	–35 °C ... +70 °C
  Допустимая относительная влажность воздуха	90 %, без образования конденсата

• Классификации

  ECl@ss 5.0	27242208
  ECl@ss 5.1.4	27242608
  ECl@ss 6.0	27242608
  ECl@ss 6.2	27242608
  ECl@ss 7.0	27242608
  ECl@ss 8.0	27242608
  ECl@ss 8.1	27242608
  ECl@ss 9.0	27242608
  ETIM 5.0	EC001604
  ETIM 6.0	EC001604
  UNSPSC 16.0901	32151705
