• Характеристики

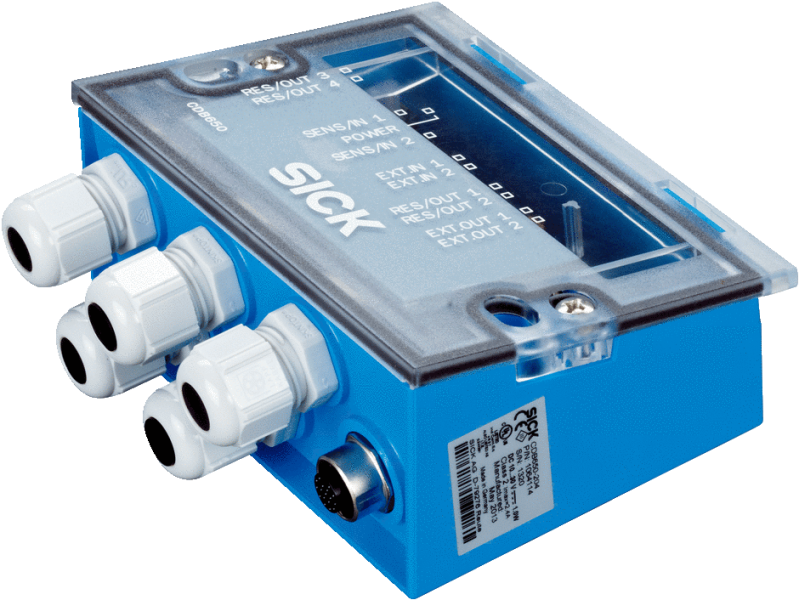

  Краткое описание	Базовый соединительный модуль для подключения датчика: предохранитель 2 A, 5 кабельных вводов и интерфейс RS-232 для датчика через M12, 17-конт. гнездовой разъем, все выходы выведены на клемму.
  Поддерживаемые изделия	Серия Lector®, CLV62x - CLV64x (в зависимости от модели), CLV69x, RFH6xx, RFU62x, RFU63x
  Поддержка модуля имитации (CMC)	Да
  Поддержка модуля дисплея (CMD)	Нет
  Поддержка модуля питания (CMP)	Нет
  Поддержка модуля промышленной сети (CMF)	Нет

• Интерфейсы

  Последовательный ✔ , RS-232, RS-422, RS-485 Примечание В зависимости от подключенного датчика
  CAN Примечание В зависимости от подключенного датчика
  Переключающие входы	В зависимости от подключенного датчика
  Переключающие выходы	В зависимости от подключенного датчика
  Оптическая индикация	11 LEDs
  Конфигурационное ПО	SOPAS ET

• Механика/электроника

  Рабочее напряжение	10 V DC ... 30 V DC
  Потребляемая мощность	1 W
  Корпус	Polycarbonat
  Цвет корпуса	Синий (RAL 5012)
  Тип защиты	IP65
  Класс защиты	III
  Вес	265 g
  Размеры (Д x Ш x В)	124,2 mm x 113,1 mm x 53,9 mm
  Подключение сканера	17-конт. гнездовой разъем M12, A-кодир.
  Сервисный разъем	9-конт. штекер D-Sub (внутренний)

• Данные окружающей среды

  Диапазон рабочих температур	–40 °C ... +50 °C
  Температура хранения	–30 °C ... +75 °C
  Допустимая относительная влажность воздуха	≤ 90 %, без образования конденсата

• Классификации

  ECl@ss 5.0	27242208
  ECl@ss 5.1.4	27242608
  ECl@ss 6.0	27242608
  ECl@ss 6.2	27242608
  ECl@ss 7.0	27242608
  ECl@ss 8.0	27242608
  ECl@ss 8.1	27242608
  ECl@ss 9.0	27242608
  ETIM 5.0	EC001604
  ETIM 6.0	EC001604
  UNSPSC 16.0901	32151705

Показать всё Скрыть всё

Технические чертежи

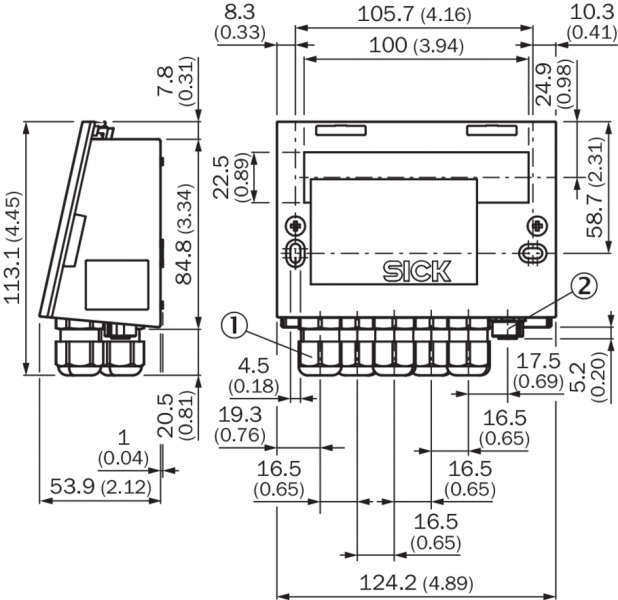

Габаритный чертёж CDB650 Вид: Галерея Список Показать всё Скрыть всё
