• Характеристики

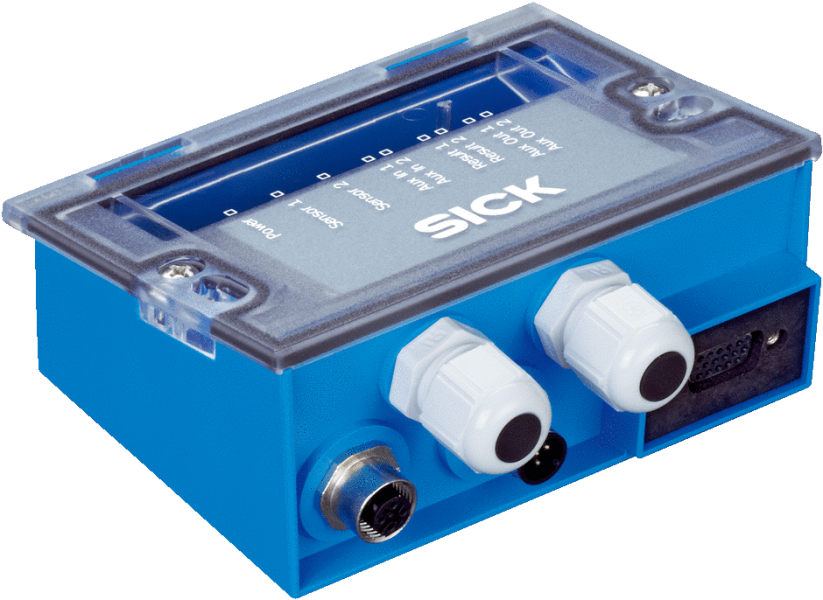

  Краткое описание	Компактный соединительный модуль для датчика, 2 PG-коннектора, 2 штекера/гнезда M12 для сетей CAN, базовое устройство для CMC600
  Поддерживаемые изделия	CLV61x - CLV65x, Lector62x, RFH6xx, RFU62x
  Поддержка модуля имитации (CMC)	Да
  Поддержка модуля дисплея (CMD)	Нет
  Поддержка модуля питания (CMP)	Нет
  Поддержка модуля промышленной сети (CMF)	Нет

• Интерфейсы

  Последовательный ✔ , RS-232, RS-422, RS-485 Примечание В зависимости от подключенного датчика
  CAN ✔ Примечание В зависимости от подключенного датчика
  Переключающие входы	В зависимости от подключенного датчика
  Переключающие выходы	В зависимости от подключенного датчика
  Оптическая индикация	9 LED
  Конфигурационное ПО	SOPAS ET

• Механика/электроника

  Рабочее напряжение	10 V DC ... 30 V DC 1)
  Потребляемая мощность	1 W
  Корпус	Polycarbonat
  Цвет корпуса	Синий (RAL 5012)
  Тип защиты	IP65
  Класс защиты	III
  Вес	260 g
  Размеры (Д x Ш x В)	124,2 mm x 113,1 mm x 53,9 mm
  Подключение сканера	15-конт. гнездовой разъем D-Sub-HD
  Сервисный разъем	9-конт. штекер D-Sub (внутренний)

  • 1) Напряжение питания для подключенного сканера + 1 В.

• Данные окружающей среды

  Диапазон рабочих температур	–35 °C ... +40 °C
  Температура хранения	–35 °C ... +70 °C
  Допустимая относительная влажность воздуха	≤ 90 %, без образования конденсата

• Классификации

  ECl@ss 5.0	27242208
  ECl@ss 5.1.4	27242608
  ECl@ss 6.0	27242608
  ECl@ss 6.2	27242608
  ECl@ss 7.0	27242608
  ECl@ss 8.0	27242608
  ECl@ss 8.1	27242608
  ECl@ss 9.0	27242608
  ETIM 5.0	EC001604
  ETIM 6.0	EC001604
  UNSPSC 16.0901	32151705

Показать всё Скрыть всё

Технические чертежи

Габаритный чертеж CDB620 Вид: Галерея Список Показать всё Скрыть всё
